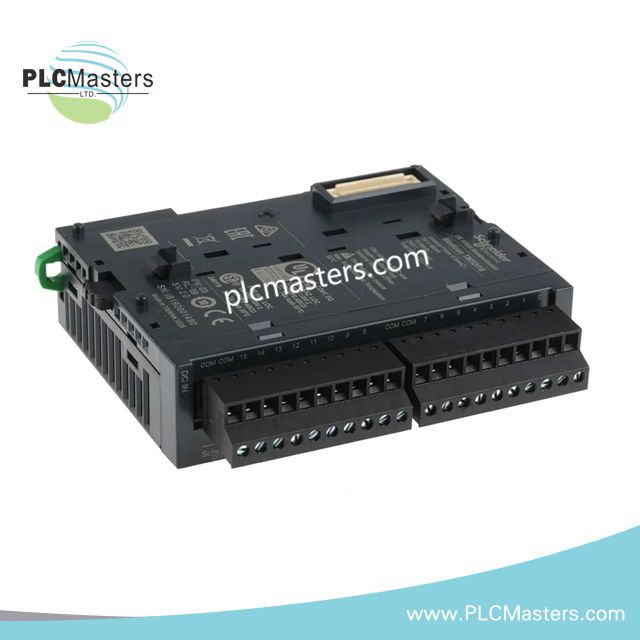

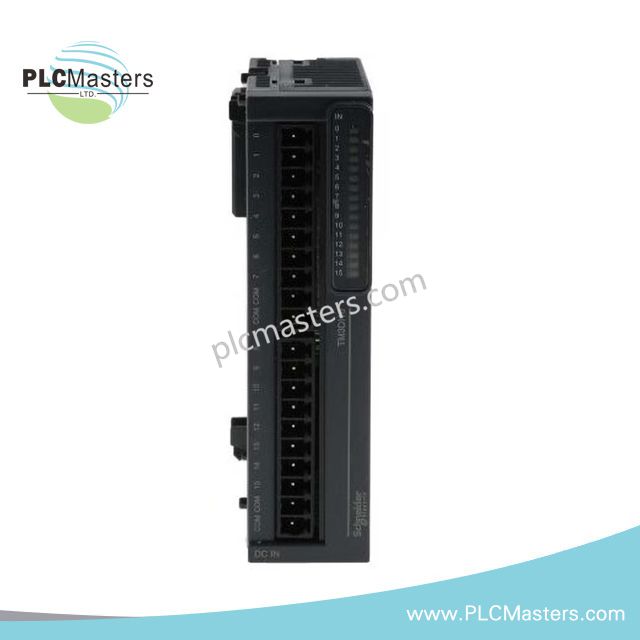

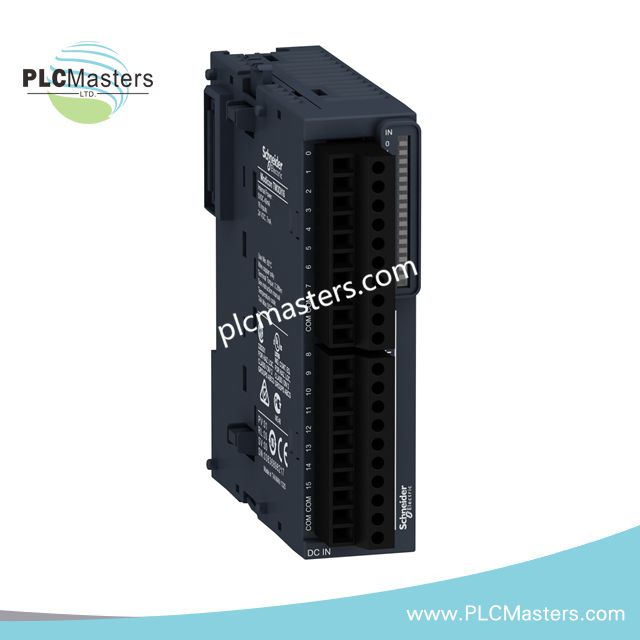

Schneider Electric Modicon TM3DI16 Mô-đun đầu vào rời rạc

Tổng quan sản phẩm

Schneider Electric Modicon TM3DI16 là mô-đun đầu vào rời hiệu suất cao được thiết kế để mở rộng khả năng đầu vào kỹ thuật số của bộ điều khiển logic Modicon. Với 16 đầu vào 24V DC đáng tin cậy, mô-đun này đảm bảo tích hợp liền mạch với các PLC M221, M241, M251 và M262. Thiết kế nhỏ gọn cho phép lắp đặt trên thanh ray DIN tiêu chuẩn, giúp việc lắp đặt nhanh chóng và dễ dàng. Hơn nữa, vỏ bảo vệ đạt chuẩn IP20 đảm bảo bảo vệ trong các môi trường công nghiệp điển hình. Kỹ sư được hưởng lợi từ việc đi dây đơn giản hóa nhờ các đầu nối vít có thể tháo rời với bước 3,81 mm, trong khi cách điện chắc chắn đảm bảo hoạt động an toàn trong các ứng dụng đòi hỏi cao.

Đặc điểm chính và điểm nổi bật về chức năng

• 16 đầu vào kỹ thuật số tương thích với tiêu chuẩn IEC 61131-2 Loại 3.

• Hỗ trợ cả logic đầu vào sink và source để tích hợp tín hiệu linh hoạt.

• Khối đầu nối vít có thể tháo rời giúp đơn giản hóa việc đi dây và bảo trì tại hiện trường.

• Kích thước nhỏ gọn (90 mm C × 27,4 mm R × 84,6 mm S) tiết kiệm không gian bảng điều khiển.

• Đèn LED tích hợp để giám sát trạng thái theo thời gian thực cho từng kênh.

• Cách điện chắc chắn: 500 V AC giữa các đầu vào và bus, 1500 V AC giữa đầu ra và nguồn cung cấp.

• Có thể lắp trên thanh ray TH35-7.5 hoặc TH35-15, hoặc trên bảng với bộ kit cố định.

• Đạt chứng nhận CE, CULus, UKCA, RCM và EAC để tuân thủ quốc tế.

Thông số kỹ thuật

• Số đầu vào rời: 16

• Điện áp đầu vào: 24 V DC

• Loại logic: Sink hoặc Source (dương/âm)

• Dòng điện đầu vào: 7 mA

• Điện áp trạng thái 1 đảm bảo: 15–28,8 V DC

• Điện áp trạng thái 0 đảm bảo: 0–5 V DC

• Dòng điện trạng thái 1 đảm bảo: ≥ 2,5 mA

• Dòng điện trạng thái 0 đảm bảo: ≤ 1 mA

• Trở kháng đầu vào: 3,4 kΩ

• Mức tiêu thụ dòng điện điển hình: 34 mA tại 5 V DC

• Khoảng cách cáp tối đa: <50 m (không có lớp chắn)

• Cách ly: 500 V AC (giữa các kênh và bus)

• Lắp đặt: Thanh ray DIN TH35-7.5/15 hoặc bảng điều khiển

• Màu vỏ: Xám

• Cấp độ bảo vệ: IP20

• Độ cao hoạt động: 0–2000 m

• Khả năng chịu sốc: 15 gn, 11 ms

Ứng dụng điển hình

• Hệ thống điều khiển máy công nghiệp và tự động hóa.

• Giám sát quy trình nhà máy yêu cầu thu thập tín hiệu rời rạc.

• Mở rộng đầu vào kỹ thuật số cho các PLC Modicon M221, M241, M251 hoặc M262.

• Tích hợp trong các dây chuyền đóng gói, lắp ráp hoặc hệ thống xử lý vật liệu.

• Thu thập tín hiệu từ xa trong các nhà máy năng lượng, nước hoặc sản xuất.

Câu hỏi thường gặp

Q1: Các bộ điều khiển Modicon nào tương thích với TM3DI16?
A1: Mô-đun hoạt động với các PLC Modicon M221, M241, M251 và M262.

Q2: Mô-đun hỗ trợ loại logic đầu vào nào?
A2: Nó hỗ trợ cả đầu vào kỹ thuật số sink và source (dương/âm).

Q3: Mô-đun được lắp đặt như thế nào?
A3: Bạn có thể lắp nó trên thanh ray DIN TH35-7.5 hoặc TH35-15 hoặc trên bảng với bộ kit cố định.

Q4: Nó có phù hợp với môi trường công nghiệp khắc nghiệt không?
A4: Có, nó đạt chuẩn IP20 và tuân thủ các tiêu chuẩn công nghiệp quốc tế.

Q5: Có những chẩn đoán nào sẵn có?
A5: Mỗi kênh có đèn LED màu xanh để chỉ báo trạng thái theo thời gian thực.
