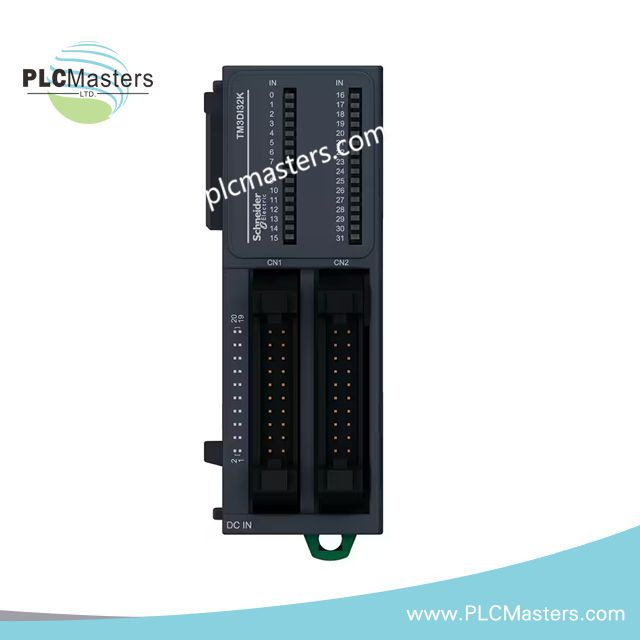

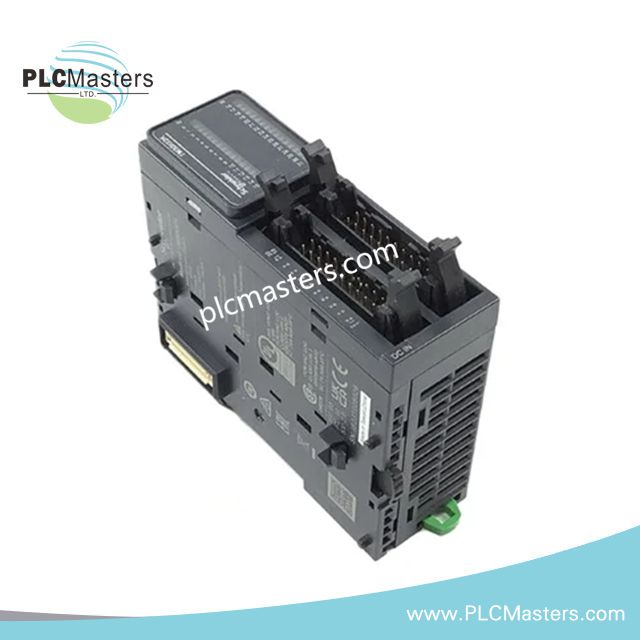

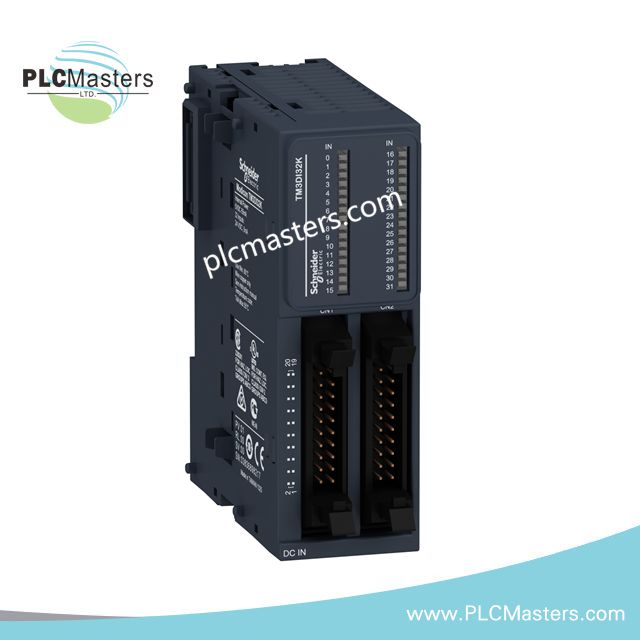

Schneider Electric TM3DI32K Mô-đun đầu vào rời rạc

Mô tả sản phẩm

Schneider Electric TM3DI32K là module đầu vào rời hiệu suất cao được thiết kế để mở rộng các đầu vào kỹ thuật số 24 V DC cho các bộ điều khiển Modicon M221, M241, M251 và M262. Nó cung cấp 32 đầu vào logic với cấu hình sink hoặc source linh hoạt, nâng cao khả năng mở rộng và độ tin cậy của hệ thống tự động hóa của bạn. Module nhỏ gọn, nhẹ và dễ dàng lắp đặt trên thanh DIN tiêu chuẩn, đơn giản hóa việc cài đặt và bảo trì.

Hơn nữa, TM3DI32K cung cấp cách ly điện tuyệt vời 500 V AC giữa các kênh và logic bên trong, đảm bảo vận hành an toàn và bền bỉ. Mỗi kênh có đèn LED riêng để giám sát trạng thái theo thời gian thực, cho phép chẩn đoán nhanh trong quá trình vận hành hệ thống. Đầu nối tháo rời HE-10 của nó đảm bảo đi dây chắc chắn đồng thời hỗ trợ mở rộng I/O mô-đun và tùy chỉnh.

Ngoài ra, TM3DI32K hoàn toàn tương thích với phần mềm EcoStruxure Machine Expert của Schneider Electric, cho phép lập trình trực quan và tích hợp liền mạch với các ứng dụng tự động hóa công nghiệp. Module đáp ứng các tiêu chuẩn quốc tế bao gồm IEC 61131-2 và IEC 61010-2-201, đảm bảo hiệu suất đáng tin cậy trong các môi trường công nghiệp đa dạng.

Tính năng chính

• 32 đầu vào rời, 24 V DC, loại IEC 61131-2 loại 3

• Logic đầu vào sink hoặc source cho việc đi dây đa dạng

• Dòng đầu vào điển hình 5 mA mỗi kênh

• Cách ly 500 V AC giữa các đầu vào và logic bên trong

• Thiết kế nhỏ gọn: cao 90 mm × rộng 33,5 mm × sâu 81,3 mm

• Tùy chọn lắp đặt trên thanh DIN hoặc bảng điều khiển cho việc cài đặt linh hoạt

• Đèn LED cục bộ cho mỗi kênh để chỉ báo trạng thái

• Cấp bảo vệ IP20 cho hoạt động công nghiệp an toàn

• Được chứng nhận CE, CULus, UKCA, RCM, EAC

Thông số kỹ thuật

Thông tin chung

• Tương thích dải: Modicon M221, M241, M251, M262

• Ứng dụng thiết bị: Tự động hóa công nghiệp

• Màu vỏ: Xám

• Trọng lượng tịnh: 0.11 kg

Đặc Tính Điện

• Điện áp đầu vào rời rạc: 24 V DC

• Logic đầu vào: Sink hoặc Source

• Dòng điện đầu vào: 5 mA

• Điện áp trạng thái 1: 15–28.8 V DC

• Điện áp trạng thái 0: 0–5 V DC

• Trở kháng đầu vào: 4.4 kΩ

• Cách ly giữa các nhóm: 500 V AC

• Cách ly giữa các kênh và bus: 500 V AC

• Khoảng cách cáp tối đa: 30 m (không có lớp chắn)

Tính năng cơ học

• Hỗ trợ lắp đặt: Ray mũ chóp TH35-15, TH35-7.5 hoặc bảng điều khiển

• Kích thước: 90 × 33.5 × 81.3 mm (C × R × S)

• Đầu nối: HE-10 có thể tháo rời

Môi trường & Tuân thủ

• Cấp độ bảo vệ IP: IP20

• Mức độ ô nhiễm: 2

• Độ cao hoạt động: 0–2000 m

• Tiêu chuẩn: IEC 61131-2, IEC 61010-2-201

Ứng dụng điển hình

• Giám sát và điều khiển máy móc công nghiệp

• Tự động hóa nhà máy với hệ thống PLC Modicon

• Đo lường quy trình và thu thập tín hiệu

• Mở rộng I/O cho dây chuyền sản xuất và hệ thống đóng gói

• Giám sát trạng thái và chẩn đoán theo thời gian thực

Câu hỏi thường gặp

Q1: Các PLC Modicon nào tương thích với TM3DI32K?
A1: Module hoạt động với các bộ điều khiển logic Modicon M221, M241, M251 và M262.

Q2: Tôi có thể sử dụng module trong môi trường công nghiệp nhiều nhiễu không?
A2: Có, cách ly 500 V AC giữa các đầu vào và logic bên trong đảm bảo hoạt động ổn định trong điều kiện nhiễu.

Q3: Module được gắn như thế nào?
A3: Nó hỗ trợ thanh ray DIN TH35-15 hoặc TH35-7.5 và cũng có thể được lắp đặt trên bảng điều khiển với bộ cố định.

Q4: Module có hỗ trợ tích hợp phần mềm không?
A4: Có, nó tích hợp liền mạch với EcoStruxure Machine Expert để lập trình và chẩn đoán.

Q5: Khoảng cách dây tối đa cho các đầu vào là bao nhiêu?
A5: Cáp không có lớp che chắn có thể kéo dài lên đến 30 mét cho các đầu vào kỹ thuật số tiêu chuẩn.
