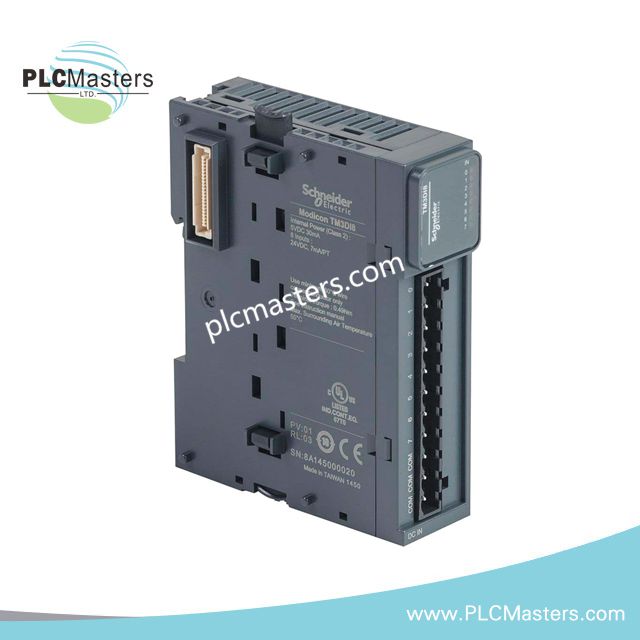

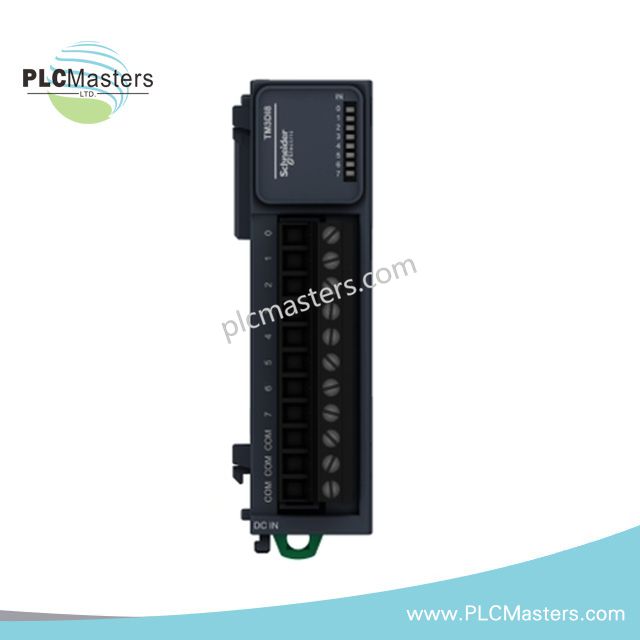

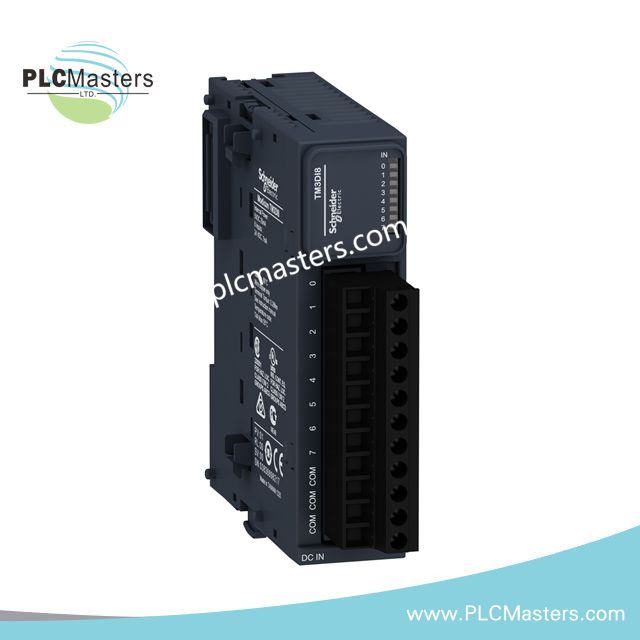

Schneider Electric TM3DI8 Mô-đun đầu vào rời rạc

Mô tả sản phẩm

Schneider Electric TM3DI8 là mô-đun đầu vào rời hiệu suất cao được thiết kế cho các bộ điều khiển logic Modicon M221, M241, M251 và M262. Mô-đun nhỏ gọn này mở rộng hệ thống của bạn với tám đầu vào kỹ thuật số 24V DC, hỗ trợ cả logic sink và source để tích hợp linh hoạt. Thiết kế mô-đun đảm bảo lắp đặt dễ dàng trên thanh DIN hoặc bảng điều khiển, đồng thời cung cấp cách ly đáng tin cậy 500V AC giữa các đầu vào và logic bên trong. Hơn nữa, TM3DI8 có đèn LED chỉ báo riêng biệt cho việc giám sát trạng thái đầu vào theo thời gian thực, nâng cao tính minh bạch trong vận hành.

Được thiết kế cho các ứng dụng công nghiệp, TM3DI8 cung cấp hiệu suất mạnh mẽ với dòng tiêu thụ điển hình chỉ 22 mA, duy trì hoạt động ổn định theo tiêu chuẩn IEC 61131-2. Ngoài ra, nó hỗ trợ cấu hình trực quan qua EcoStruxure Machine Expert, giúp lập trình và mở rộng hệ thống nhanh hơn. Vỏ bảo vệ đạt chuẩn IP20 đảm bảo vận hành an toàn và bền bỉ trong môi trường nhà máy, trong khi kích thước nhỏ gọn tối ưu không gian trên thanh DIN của bạn.

Các tính năng & lợi ích chính

• Mở rộng bộ điều khiển Modicon M2xx với 8 đầu vào kỹ thuật số 24V DC.

• Hỗ trợ logic sink hoặc source, cung cấp tính linh hoạt tích hợp tối đa.

• Đèn LED xanh riêng biệt hiển thị trạng thái của từng kênh đầu vào.

• Chiều rộng nhỏ gọn 27,4mm phù hợp với bảng điều khiển dày đặc, tiết kiệm không gian.

• Cách điện giữa các đầu vào và logic bên trong ở mức 500V AC đảm bảo an toàn.

• Tương thích với phần mềm EcoStruxure Machine Expert để cấu hình nhanh.

• Vỏ bảo vệ đạt chuẩn IP20 chống bụi và tiếp xúc ngẫu nhiên.

• Lắp đặt dễ dàng trên thanh DIN hoặc bảng điều khiển giúp giảm thời gian cài đặt.

Thông số kỹ thuật

Thông tin chung

• Loại sản phẩm: Mô-đun đầu vào rời

• Bộ điều khiển tương thích: Modicon M221, M241, M251, M262

• Điện áp đầu vào: 24 V DC

• Logic đầu vào: Sink hoặc Source (dương/âm)

• Số lượng đầu vào: 8 (IEC 61131-2 Loại 1)

• Dòng vào: 7 mA

• Điện áp trạng thái 1: 15–28.8 V DC

• Điện áp trạng thái 0: 0–5 V DC

• Dòng trạng thái 1: ≥ 2.5 mA

• Dòng trạng thái 0: ≤ 1 mA

• Trở Kháng Đầu Vào: 3.4 kΩ

• Dòng tiêu thụ điển hình: 22 mA @ 5 V DC

Mechanical & Environmental

• Màu vỏ: Xám

• Lắp đặt: thanh ray TH35-15 hoặc TH35-7.5, tấm/bảng với bộ dụng cụ

• Kích thước: 27,4 mm (R) x 84,6 mm (S) x 90 mm (C)

• Trọng lượng: 0,085 kg

• Cấp bảo vệ: IP20

• Độ cao hoạt động: 0–2000 m

• Khả năng chịu sốc: 15 gn, 11 ms

• Mức độ ô nhiễm: 2

Ứng dụng điển hình

• Kiểm soát và giám sát quy trình tự động hóa công nghiệp.

• Giám sát tín hiệu an toàn máy và trạng thái.

• Thu thập dữ liệu từ xa cho hệ thống tự động hóa nhà máy.

• Mở rộng khả năng đầu vào số trong các thiết lập PLC nhỏ gọn.

• Tích hợp với bộ điều khiển Modicon M2xx cho cấu hình I/O linh hoạt.

Câu hỏi thường gặp

Q1: Module TM3DI8 có thể sử dụng với bộ điều khiển M262 không?
A1: Có, TM3DI8 hoàn toàn tương thích với các bộ điều khiển Modicon M262, M241, M251 và M221.

Q2: Nó hỗ trợ loại lắp đặt nào?
A2: Module hỗ trợ thanh ray TH35-15 và TH35-7.5, cũng như lắp đặt trên tấm hoặc bảng với bộ dụng cụ cố định.

Q3: Module hiển thị trạng thái đầu vào như thế nào?
A3: Mỗi trong tám đầu vào đều có một đèn LED màu xanh riêng để giám sát trạng thái bằng hình ảnh.

Q4: Module có được bảo vệ chống bụi hoặc tiếp xúc ngẫu nhiên không?
A4: Có, nó có cấp bảo vệ IP20 phù hợp với môi trường công nghiệp.

Q5: Phần mềm nào được khuyến nghị để cấu hình?
A5: Phần mềm EcoStruxure Machine Expert của Schneider Electric được khuyến nghị để lập trình và thiết lập hệ thống.
