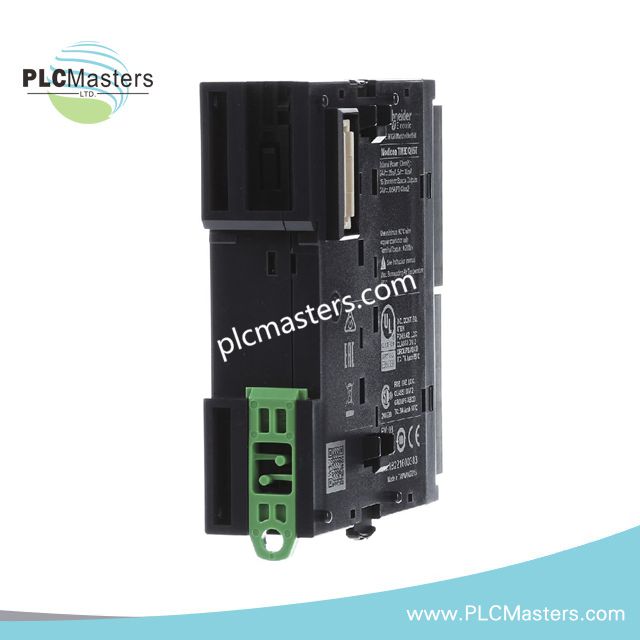

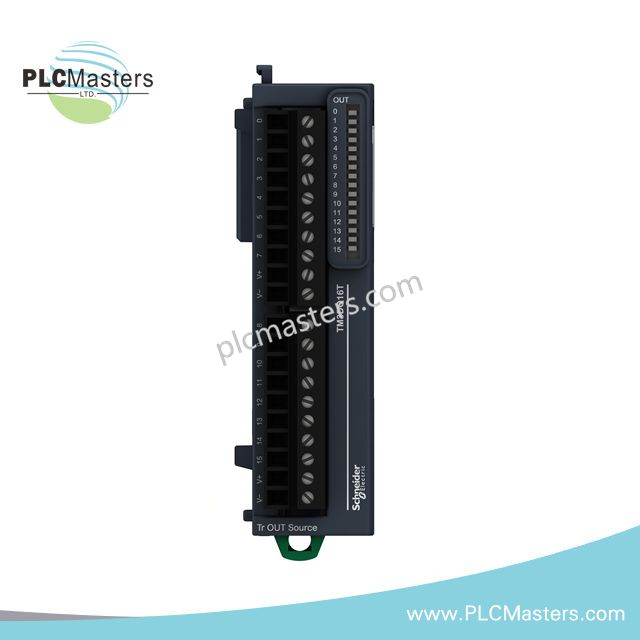

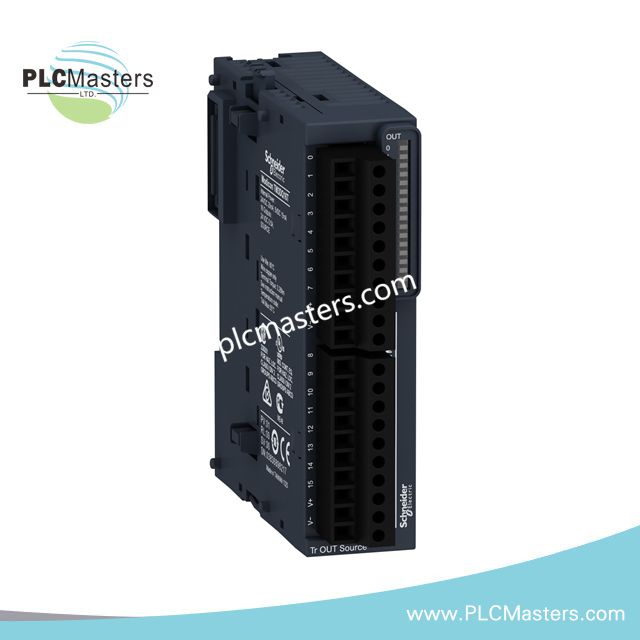

Schneider Electric TM3DQ16T Mô-đun Đầu ra Rời rạc

Tổng quan sản phẩm

Schneider Electric TM3DQ16T là mô-đun ngõ ra rời hiệu suất cao được thiết kế cho hệ thống mở rộng Modicon TM3. Nó tích hợp liền mạch với các bộ điều khiển logic Modicon M221, M241, M251 và M262, nâng cao khả năng ngõ ra của chúng. Với 16 ngõ ra transistor và logic dương (nguồn), mô-đun này cho phép kiểm soát chính xác các thiết bị công nghiệp, bao gồm biến tần và bộ truyền động. Thiết kế nhỏ gọn, lắp đặt trực quan và bảo vệ IP20 khiến nó lý tưởng cho môi trường công nghiệp khắt khe. Hơn nữa, mô-đun hỗ trợ các tùy chọn gắn linh hoạt, bao gồm thanh ray TH35 và bộ kit bảng điều khiển, đảm bảo triển khai thích ứng trong bất kỳ tủ điều khiển nào.

Các tính năng chính & điểm nổi bật chức năng

• Mở rộng bộ điều khiển Modicon M2xx với 16 ngõ ra transistor để kiểm soát thiết bị đáng tin cậy.

• Ngõ ra logic dương (nguồn) cho phép hiệu suất tín hiệu nhất quán và có thể dự đoán được.

• Đèn LED chỉ thị cung cấp phản hồi rõ ràng tại chỗ cho mỗi kênh, nâng cao hiệu quả xử lý sự cố.

• Kích thước nhỏ gọn (27.4mm × 84.6mm × 90mm) tiết kiệm không gian tủ điện quý giá.

• Cọc vít có thể tháo rời với bước 3.81mm giúp đơn giản hóa việc đi dây và bảo trì.

• Hỗ trợ lắp đặt trên thanh ray top hat (TH35-15 và TH35-7.5) và lắp trên bảng với bộ cố định.

• Đầu ra cách ly bảo vệ logic bên trong đồng thời đảm bảo vận hành an toàn.

• Tương thích với EcoStruxure Machine Expert để lập trình máy trực quan.

Thông số kỹ thuật

Tổng Quan

• Loại sản phẩm: Mô-đun đầu ra rời

• Tương thích: Modicon M221, M241, M251, M262

• Ứng dụng: Tự động hóa công nghiệp

Đầu Ra

• Số lượng đầu ra: 16

• Logic đầu ra: Dương (nguồn)

• Loại đầu ra: Transistor

• Điện áp đầu ra: 24 V DC

• Dòng điện đầu ra: 500 mA mỗi kênh

• Dòng rò tối đa: 0.1 mA

• Thời gian phản hồi: Chuyển mạch nhanh cho điều khiển thời gian thực

Điện & Tín hiệu

• Dòng điện tiêu thụ điển hình: 5 mA tại 5 V DC; 10 mA tại 24 V DC

• Dòng điện đầu nối bus: 20 mA tại 24 V DC

• Khoảng cách cáp tối đa: <30 m cho đầu ra transistor

• Tín hiệu cục bộ: 1 đèn LED xanh lá cây mỗi kênh

Cơ khí & Môi trường

• Kích thước: 27,4mm (R) × 84,6mm (S) × 90mm (C)

• Trọng lượng: 0,11 kg

• Lắp đặt: thanh ray TH35-15 / TH35-7.5, bộ kit bảng điều khiển

• Bảo vệ IP: IP20

• Chống sốc: 15 gn trong 11 ms

• Mức độ ô nhiễm: 2

• Độ cao hoạt động: 0–2000 m

Ứng dụng điển hình

TM3DQ16T lý tưởng cho hệ thống điều khiển công nghiệp nơi yêu cầu kiểm soát đầu ra rời rạc chính xác và đáng tin cậy. Các ứng dụng điển hình bao gồm:

• Điều khiển biến tần tốc độ biến đổi

• Quản lý bộ truyền động và động cơ

• Hệ thống băng tải và máy móc tự động

• Tự động hóa quy trình và giám sát máy móc

• Tích hợp vào bảng điều khiển mô-đun cho các giải pháp máy móc linh hoạt

Câu hỏi thường gặp

Q1: TM3DQ16T có thể sử dụng với tất cả các bộ điều khiển Modicon M2xx không?
A1: Có, nó tương thích với các bộ điều khiển logic Modicon M221, M241, M251 và M262.

Q2: Dòng điện tối đa mà mỗi đầu ra có thể chịu được là bao nhiêu?
A2: Mỗi đầu ra transistor hỗ trợ tối đa 500 mA.

Q3: Module được lắp đặt như thế nào?
A3: Module hỗ trợ lắp đặt trên thanh ray TH35-15 hoặc TH35-7.5 và lắp trên bảng điều khiển với bộ kit cố định.

Q4: Module có cung cấp đèn LED chỉ báo trạng thái không?
A4: Có, mỗi kênh đầu ra có một đèn LED màu xanh lá cây để chỉ báo trạng thái dễ dàng theo dõi.

Q5: Phần mềm nào được khuyến nghị để lập trình?
A5: Schneider Electric EcoStruxure Machine Expert được khuyến nghị cho lập trình trực quan và linh hoạt.
