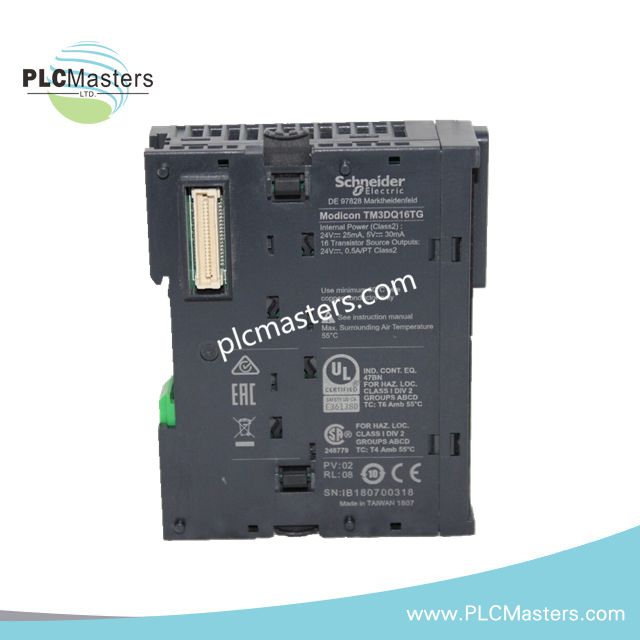

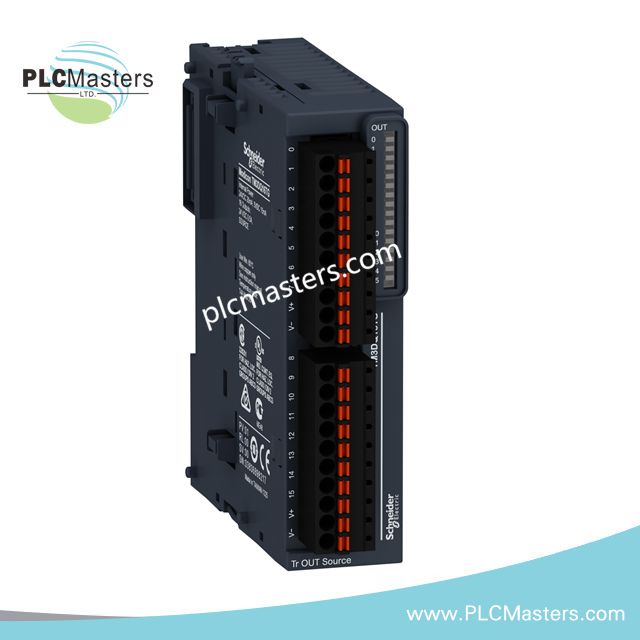

Schneider Electric TM3DQ16TG Mô-đun Đầu ra Rời rạc

Mô tả sản phẩm

Schneider Electric TM3DQ16TG là mô-đun đầu ra rời hiệu suất cao thuộc dòng Modicon TM3, được thiết kế cho các ứng dụng tự động hóa công nghiệp. Nó tích hợp liền mạch với các bộ điều khiển logic Modicon M221, M241, M251 và M262, cung cấp 16 đầu ra transistor PNP giúp tăng tính linh hoạt và khả năng mở rộng của hệ thống. Mô-đun hỗ trợ logic dương và cung cấp đầu ra 24V DC đáng tin cậy cho nhiều thiết bị và bộ truyền động, đảm bảo kiểm soát nhất quán trong các quy trình phức tạp.

Thiết kế nhỏ gọn đạt chuẩn IP20 cho phép lắp đặt dễ dàng trên thanh ray DIN TH35-15 hoặc TH35-7.5, hoặc trên bảng với bộ cố định. Ngoài ra, các đầu nối lò xo có thể tháo rời giúp đơn giản hóa việc đi dây trong khi vẫn giữ kết nối chắc chắn. Hơn nữa, mô-đun có đèn LED báo trạng thái cho mỗi kênh, cho phép chẩn đoán nhanh và giám sát hệ thống.

Được thiết kế cho môi trường công nghiệp khắt khe, TM3DQ16TG hỗ trợ cách điện lên đến 1500V AC giữa các đầu ra và nguồn, đáp ứng các tiêu chuẩn CE, CULus và EN/IEC. Do đó, nó đảm bảo cả an toàn và độ tin cậy đồng thời nâng cao hiệu suất hệ thống tự động hóa của bạn.

Tính năng chính

• 16 đầu ra transistor PNP với logic dương

• Điện áp đầu ra 24 V DC, dòng tối đa 500 mA mỗi kênh

• Đèn LED báo trạng thái riêng biệt cho mỗi kênh đầu ra

• Kích thước nhỏ gọn 27,4mm x 84,6mm x 90mm

• Khối đầu nối lò xo có thể tháo rời để đi dây an toàn

• Cách điện: 1500V AC (đầu ra đến nguồn), 500V AC (đầu ra đến logic)

• Cấp bảo vệ IP20, phù hợp cho các ứng dụng công nghiệp

• Dễ dàng lắp đặt trên thanh ray TH35-15 / TH35-7.5 hoặc trên bảng với bộ cố định

• Tương thích với các bộ điều khiển Modicon M221, M241, M251, M262

Thông số kỹ thuật

Tổng Quan

• Loại sản phẩm: Mô-đun đầu ra rời

• Dải mô-đun: Modicon TM3

• Logic đầu ra: Dương (nguồn)

• Điện áp đầu ra: 24 V DC

• Dòng điện đầu ra: 500 mA mỗi kênh

• Thời gian phản hồi: Chuyển đổi nhanh cho điều khiển động

• Đèn LED chỉ báo: 1 cho mỗi kênh

Cơ khí

• Kích thước: Rộng 27,4 mm, Sâu 84,6 mm, Cao 90 mm

• Trọng lượng: 0,11 kg

• Lắp đặt: Thanh ray DIN TH35-15 / TH35-7.5 hoặc gắn trên bảng

Môi trường

• Cấp độ IP: IP20

• Độ cao hoạt động: 0–2000 m

• Khả năng chịu sốc: 15 gn, 11 ms

• Mức độ ô nhiễm: 2

Ứng dụng điển hình

Module TM3DQ16TG lý tưởng cho các ứng dụng yêu cầu điều khiển chính xác và đáng tin cậy các bộ truyền động hoặc thiết bị. Các trường hợp sử dụng điển hình bao gồm:

• Điều khiển biến tần tốc độ trong máy móc công nghiệp

• Tự động hóa hệ thống băng tải

• Điều khiển chiếu sáng hoặc bộ truyền động trong các ngành công nghiệp quy trình

• Tích hợp với PLC Modicon để mở rộng I/O mô-đun

• Giải pháp điều khiển linh hoạt trong hệ thống tự động hóa nhà máy

Câu hỏi thường gặp

Q: Những bộ điều khiển nào tương thích với TM3DQ16TG?
A: Module tương thích với các bộ điều khiển Modicon M221, M241, M251 và M262.

Q: Module này cung cấp loại đầu ra nào?
A: Nó cung cấp 16 đầu ra transistor với logic dương (nguồn).

Q: Module được gắn như thế nào?
A: Nó có thể được gắn trên thanh ray DIN TH35-15 hoặc TH35-7.5 hoặc trên bảng điều khiển bằng bộ kit cố định đi kèm.

Q: Nó có phù hợp cho môi trường công nghiệp khắc nghiệt không?
A: Vâng, nó có cấp bảo vệ IP20, cách điện lên đến 1500V AC, và đáp ứng các tiêu chuẩn IEC về độ tin cậy.

Q: Module có cung cấp chỉ báo trạng thái cho các đầu ra không?
A: Vâng, mỗi kênh đầu ra có một đèn LED màu xanh riêng để giám sát trạng thái bằng hình ảnh.
