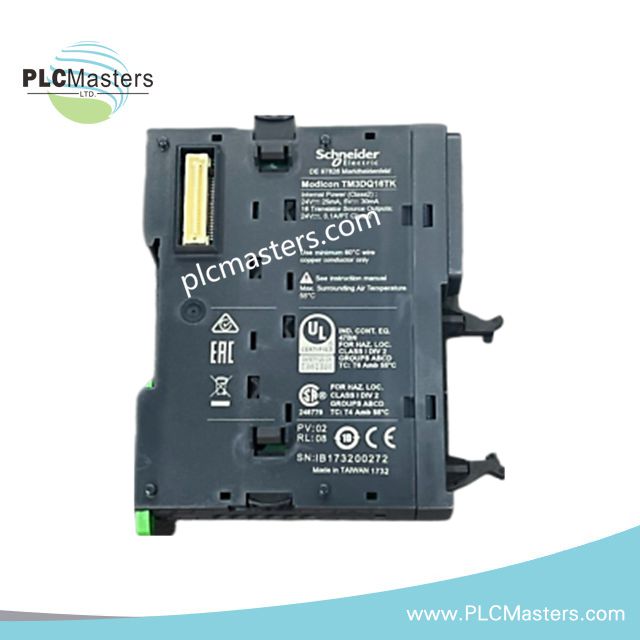

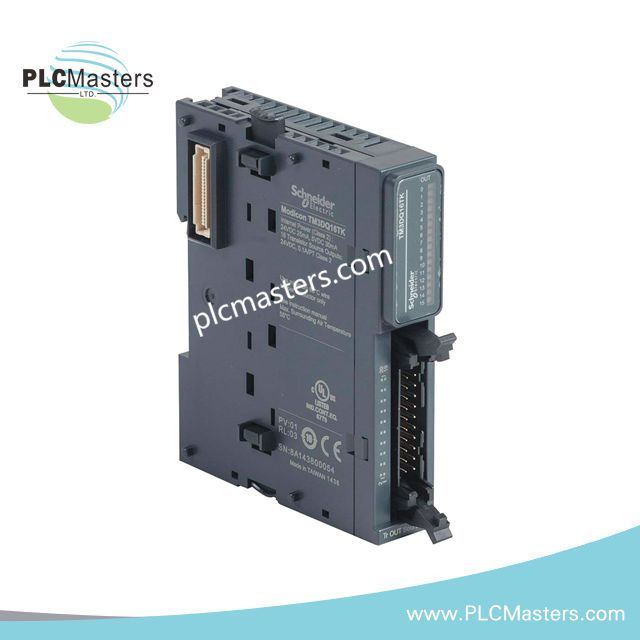

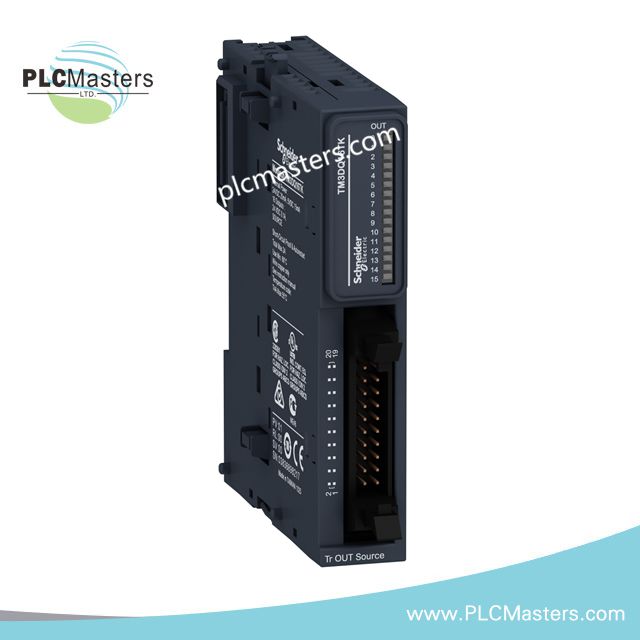

Schneider Electric TM3DQ16TK Mô-đun Đầu ra Rời rạc
$215.00
$326.00
Mô tả
Tổng quan sản phẩm
Schneider Electric TM3DQ16TK là mô-đun đầu ra rời hiệu suất cao được thiết kế cho phạm vi mở rộng I/O Modicon TM3. Nó tích hợp liền mạch với các bộ điều khiển logic Modicon M221, M241, M251 và M262, cung cấp 16 đầu ra transistor với logic dương để tự động hóa công nghiệp hiệu quả. Hơn nữa, thiết kế nhỏ gọn và cấu trúc chắc chắn của nó đảm bảo hoạt động đáng tin cậy trong môi trường khắc nghiệt, hỗ trợ khả năng mở rộng và hiệu suất của hệ thống của bạn.
Tính năng chính
-
16 đầu ra transistor với logic nguồn (dương), lý tưởng cho việc mở rộng đầu ra kỹ thuật số.
-
Mỗi đầu ra có đèn LED màu xanh lá cây để báo hiệu trạng thái cục bộ rõ ràng.
-
Đầu ra kết nối HE-10 với khoảng cách 3,81 mm cho các tùy chọn đi dây linh hoạt.
-
Chỉ số bảo vệ IP20 đảm bảo độ bền trong môi trường công nghiệp khắt khe.
-
Phạm vi nhiệt độ hoạt động từ 14°F đến 131°F phù hợp với nhiều môi trường khác nhau.
-
Thiết kế khóa lắp ráp dễ dàng giảm thời gian và độ phức tạp khi lắp đặt.
-
Được chứng nhận CE, CULus và C-Tick, tuân thủ các tiêu chuẩn EN/IEC 61131-2 và EN/IEC 61010-2-201.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Loại mô-đun | Mô-đun đầu ra rời |
| Số lượng đầu ra | 16 đầu ra transistor |
| Logic đầu ra | Dương (Nguồn) |
| Điện áp đầu ra | 24 V DC |
| Dòng điện đầu ra | 100 mA mỗi transistor |
| Dòng rò tối đa | 0,1 mA |
| Dòng tiêu thụ điển hình | 5 mA @ 5 V DC, 20 mA @ 24 V DC |
| Cách ly | 1500 V AC (đầu ra-nguồn), 500 V AC (đầu ra-logic) |
| Loại kết nối | HE-10, khoảng cách 3,81 mm |
| Tín hiệu cục bộ | 1 đèn LED mỗi kênh (màu xanh lá cây) |
| Màu vỏ | Màu xám |
| Gắn kết | Thanh ray mũ TH35-15/TH35-7.5, hoặc bảng điều khiển với bộ cố định |
| Kích thước (C x R x S) | 90 x 21,4 x 81,3 mm |
| Trọng lượng | 0,72 kg |
| Chỉ số IP | IP20 |
| Khả năng chịu sốc | 15 gn, 11 ms |
| Cấp độ ô nhiễm | 2 |
| Độ cao hoạt động | 0–2000 m |
| Tiêu chuẩn & Chứng nhận | CE, CULus, UKCA, RCM, EAC, IEC 61131-2 |
Ứng dụng điển hình
Mô-đun TM3DQ16TK lý tưởng để điều khiển biến tần, động cơ và các thiết bị có đầu vào dòng điện hoặc điện áp. Ví dụ, nó được sử dụng rộng rãi trong tự động hóa băng tải, hệ thống đóng gói, điều khiển quy trình và giải pháp giám sát nhà máy. Hơn nữa, thiết kế mô-đun của nó cho phép mở rộng hệ thống nhanh chóng và bảo trì dễ dàng.
Câu hỏi thường gặp
Q: Các bộ điều khiển Modicon nào tương thích với TM3DQ16TK?
A: Nó hoàn toàn tương thích với các bộ điều khiển Modicon M221, M241, M251 và M262.
Q: Chiều dài cáp tối đa cho kết nối không có lớp chắn là bao nhiêu?
A: Lên đến 16,4 ft (5 mét) cho các đầu ra transistor.
Q: Mô-đun này báo hiệu trạng thái đầu ra như thế nào?
A: Mỗi kênh có đèn LED màu xanh lá cây để báo hiệu hoạt động đầu ra tại chỗ.
Q: Mô-đun này có thể hoạt động trong môi trường khắc nghiệt không?
A: Có, mô-đun hỗ trợ bảo vệ IP20 và phạm vi nhiệt độ hoạt động từ 14°F đến 131°F.
Q: Nó có phù hợp để gắn trên bảng điều khiển hoặc thanh ray DIN không?
A: Có, nó hỗ trợ thanh ray mũ (TH35-15, TH35-7.5) hoặc gắn bảng với bộ cố định.
