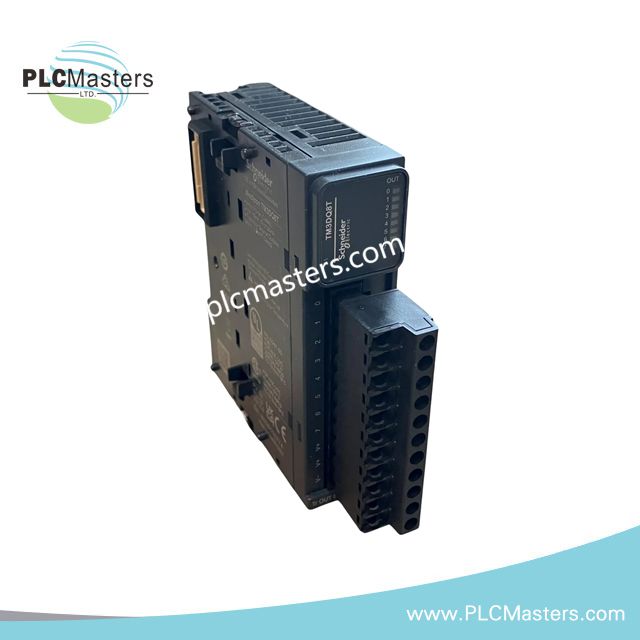

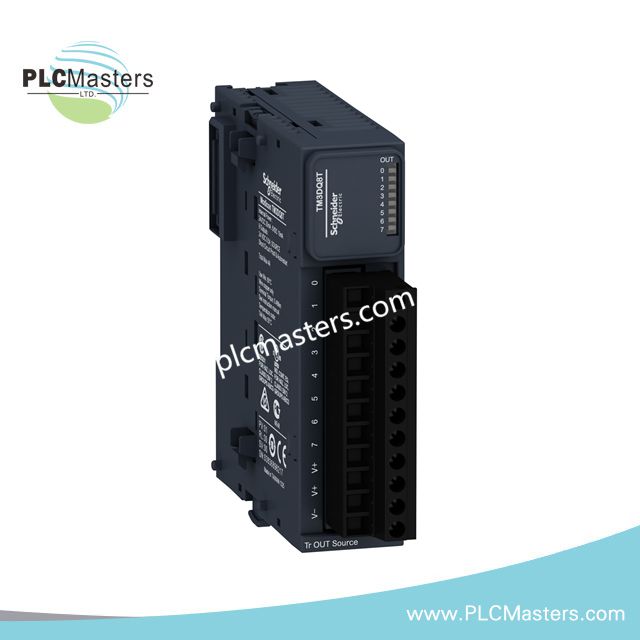

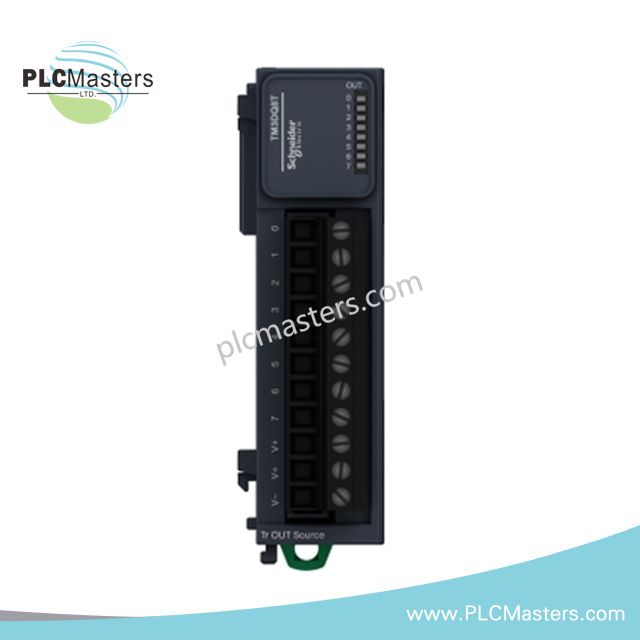

Mô-đun Đầu ra Rời rạc Schneider Electric TM3DQ8T

Tổng quan sản phẩm

Schneider Electric TM3DQ8T là một mô-đun đầu ra rời 8 kênh thuộc dòng Modicon TM3, được thiết kế để mở rộng khả năng của các bộ điều khiển Modicon M221, M241, M251 và M262. Mô-đun này cung cấp các đầu ra transistor 24V DC đáng tin cậy với logic dương, mang lại khả năng điều khiển chính xác các thiết bị công nghiệp, bao gồm cả biến tần. Thiết kế nhỏ gọn, lắp đặt trực quan và tích hợp liền mạch với EcoStruxure Machine Expert đảm bảo triển khai tự động hóa hiệu quả. Hơn nữa, TM3DQ8T hỗ trợ cấu hình I/O linh hoạt để đáp ứng các yêu cầu sản xuất đa dạng.

Tính năng chính

• Mở rộng linh hoạt: Thêm tám đầu ra rời cho bộ điều khiển Modicon M2xx để hệ thống tự động hóa có thể mở rộng.

• Thiết kế chắc chắn: Đầu ra cách điện bảo vệ mạch logic bên trong khỏi các nhiễu điện lên đến 500V AC.

• Lắp đặt dễ dàng: Đầu nối vít tháo rời với bước 5.08mm giúp đơn giản hóa việc đi dây và bảo trì.

• Chỉ báo trạng thái bằng đèn: Mỗi kênh có đèn LED màu xanh lá để giám sát đầu ra ngay lập tức.

• Kích thước nhỏ gọn: Kích thước 27.4mm (R) x 84.6mm (S) x 90mm (C) phù hợp với tủ điều khiển chật hẹp.

• Tuân thủ tiêu chuẩn: Được chứng nhận CE, CULus, UKCA, RCM và EAC; đáp ứng IEC 61131-2 và IEC 61010-2-201.

• Đóng gói thân thiện với môi trường: Bao bì bằng bìa tái chế giảm thiểu tác động môi trường.

Thông số kỹ thuật

Thông tin chung

• Loại sản phẩm: Mô-đun đầu ra rời

• Kênh đầu ra: 8 transistor (PNP)

• Logic đầu ra: Logic dương (nguồn)

• Điện áp đầu ra: 24 V DC

• Dòng đầu ra: 50 mA mỗi kênh

• Thời gian phản hồi: Bật/tắt nhanh

• Dòng rò tối đa: 0.1 mA

Điện & Kết nối

• Dòng tiêu thụ điển hình: 5 mA tại 5 V DC, 10 mA tại 24 V DC

• Tiêu thụ điện năng bus: 20 mA tại 24 V DC

• Khoảng cách cáp tối đa: <30 m (không có lớp chắn)

• Loại đầu nối: Vít tháo rời, bước 5.08 mm

• Cách ly: 500 V AC giữa đầu ra và mạch logic bên trong

Cơ khí & Môi trường

• Lắp đặt: Ray DIN TH35-15 / TH35-7.5 hoặc bảng điều khiển với bộ phụ kiện cố định

• Vỏ: Màu xám, đạt chuẩn IP20

• Kích thước: 27,4 mm (R) x 84,6 mm (S) x 90 mm (C)

• Trọng lượng: 0.110 kg

• Độ cao hoạt động: 0–2000 m

• Mức độ ô nhiễm: 2

• Chống sốc: 15 gn / 11 ms

Tương thích

• Bộ điều khiển Modicon M221, M241, M251, M262

• Phần mềm: EcoStruxure Machine Expert (Standard/Professional)

Ứng dụng điển hình

• Điều khiển rời rạc các động cơ, bơm và bộ truyền động trong môi trường công nghiệp.

• Tích hợp với biến tần để tự động hóa quy trình linh hoạt.

• Mở rộng hệ thống PLC Modicon hiện có để nâng cao hiệu suất máy móc.

• Phù hợp cho đóng gói, xử lý vật liệu và tự động hóa dây chuyền lắp ráp.

Hỗ trợ & Bảo trì

• Tương thích với cập nhật firmware cho các module TM3 Digital IO (V28).

• Thay module dễ dàng với cơ cấu lắp ráp khóa và đầu nối mở rộng bus.

• Hoạt động lâu dài đáng tin cậy được hỗ trợ bởi mạng lưới dịch vụ toàn cầu của Schneider Electric.

Câu hỏi thường gặp

Q: TM3DQ8T có thể điều khiển tải AC không?
A: Không, nó được thiết kế chỉ cho đầu ra transistor 24V DC.

Q: Cần phần mềm nào để lập trình?
A: Phiên bản EcoStruxure Machine Expert Standard hoặc Professional hỗ trợ module này.

Q: Có thể mở rộng bao nhiêu đầu ra với các module TM3?
A: Có thể kết nối nhiều module mở rộng TM3, chỉ giới hạn bởi khả năng của bộ điều khiển.

Q: Module có phù hợp cho lắp đặt ngoài trời không?
A: Không, TM3DQ8T được đánh giá IP20 và chỉ dành cho tủ điều khiển trong nhà.
