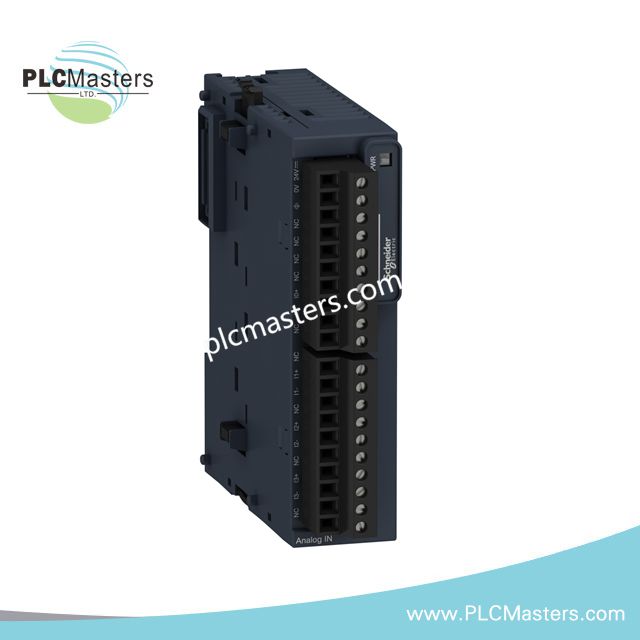

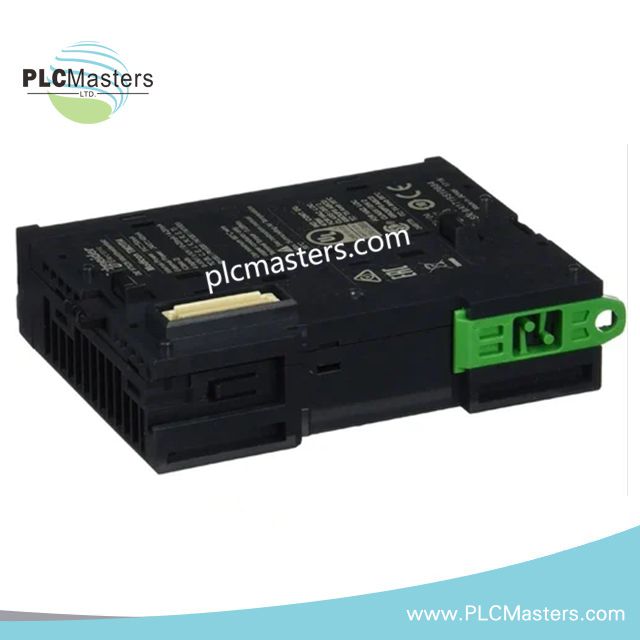

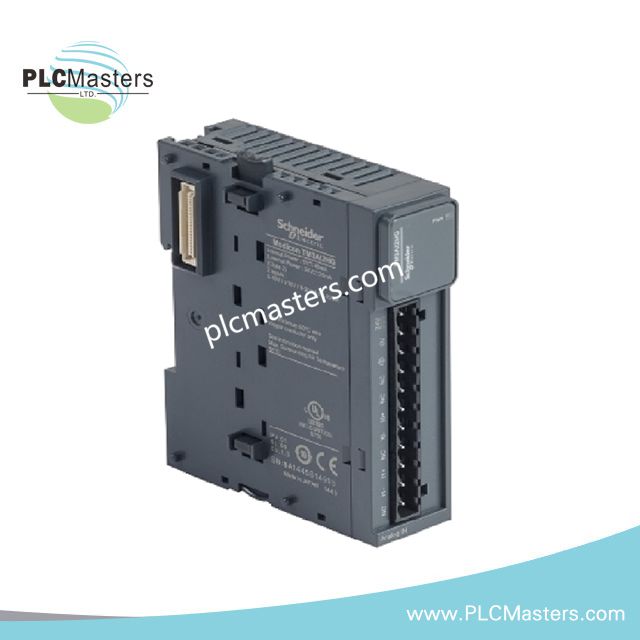

Mô-đun đầu vào tương tự Schneider Electric TM3TI4

Mô tả sản phẩm

Schneider Electric TM3TI4 là module đầu vào analog hiệu suất cao được thiết kế cho các bộ điều khiển logic Modicon M221, M241, M251 và M262. Nó cung cấp bốn đầu vào nhiệt độ và điện áp/dòng điện linh hoạt với độ phân giải 16-bit và 15-bit + dấu, cho phép thu thập dữ liệu chính xác cho các ứng dụng tự động hóa công nghiệp. Thiết kế nhỏ gọn, lắp ráp trực quan và tích hợp liền mạch với phần mềm EcoStruxure Machine Expert giúp việc cài đặt và cấu hình nhanh chóng và hiệu quả.

Module này hỗ trợ nhiều loại tín hiệu analog, bao gồm cảm biến nhiệt điện, RTD (Pt100/Pt1000, Ni100/Ni1000) và các đầu vào điện áp/dòng điện tiêu chuẩn. Hơn nữa, nó đảm bảo hoạt động đáng tin cậy với độ cách ly cao giữa các đầu vào, logic nội bộ và nguồn cung cấp, làm cho nó lý tưởng cho môi trường công nghiệp khắt khe. Với tiêu chuẩn IP20, đầu nối vít chắc chắn và kích thước nhỏ gọn, TM3TI4 mở rộng khả năng của các bộ điều khiển Modicon đồng thời duy trì tính linh hoạt và độ tin cậy.

Các tính năng và lợi ích chính

• Cung cấp 4 đầu vào nhiệt độ và điện áp/dòng điện analog với độ chính xác cao phân giải.

• Tương thích với bộ điều khiển logic Modicon M221, M241, M251 và M262.

• Hỗ trợ cảm biến nhiệt điện (J, K, R, S, B, T, N, E, C) và đầu dò nhiệt độ (Pt100, Pt1000, Ni100, Ni1000).

• Lắp ráp nhanh chóng bằng cơ chế khóa đơn giản và ray TH35 hoặc gắn trên bảng điều khiển.

• Cách điện đảm bảo vận hành an toàn: 1500V AC giữa đầu vào và nguồn, 500V AC giữa đầu vào và logic nội bộ.

• Tiêu thụ điện năng thấp với các tùy chọn nguồn linh hoạt: 24V DC ngoài hoặc 5V qua đầu nối bus.

• Tương thích với phần mềm EcoStruxure Machine Expert cho lập trình trực quan.

• Thiết kế chắc chắn đáp ứng tiêu chuẩn EN/IEC 61131-2 và EN/IEC 61010-2-201.

• Kích thước nhỏ gọn (23.6mm x 70mm x 90mm) giảm yêu cầu không gian bảng điều khiển.

Thông số kỹ thuật

Dữ liệu chính

• Loại sản phẩm: Mô-đun đầu vào tương tự

• Tương thích dải: Modicon M221, M241, M251, M262

• Số đầu vào analog: 4

• Loại đầu vào: Dòng 0…20 mA, 4…20 mA; Điện áp 0…10 V, -10…10 V; Cặp nhiệt điện & Cảm biến nhiệt độ

Độ phân giải & Độ chính xác

• Độ phân giải: 16 bit, 15 bit + dấu

• Độ chính xác tuyệt đối: ±0.2% FS cho hầu hết đầu vào; ±6°C cho cặp nhiệt điện phạm vi thấp

• Độ chính xác lặp lại: ±0.5% FS

• Độ phi tuyến: ±0.2% FS

Dữ liệu điện

• Điện áp nguồn định mức: 24 V DC (phạm vi 20.4–28.8 V)

• Dòng tiêu thụ: 35–50 mA tùy thuộc nguồn cung cấp

• Trở kháng đầu vào: ≥1 MΩ cho điện áp và cặp nhiệt điện; ≤50 Ω cho đầu vào dòng điện

• Tải trọng cho phép: điện áp 13V, dòng điện 40 mA

Môi trường & Cơ khí

• Nhiệt độ hoạt động: -10…55°C ngang, -10…35°C dọc

• Nhiệt độ lưu trữ: -25…70°C

• Độ ẩm: 10–95% không ngưng tụ

• Kháng rung: 3 gn @ 8,4–150 Hz trên thanh ray DIN

• Khả năng chịu sốc: 15 gn, 11 ms

• Cấp bảo vệ: IP20

• Kích thước: 23,6 mm (R) x 70 mm (S) x 90 mm (C)

• Trọng lượng: 0,11 kg

Chứng nhận & Tuân thủ

• CE, UKCA, RCM, EAC, cULus

• Tiêu chuẩn: IEC 61131-2, IEC 61010-2-201

Ứng dụng điển hình

• Giám sát nhiệt độ trong máy công nghiệp và dây chuyền xử lý

• Thu thập dữ liệu cho biến tần và điều khiển động cơ

• Tích hợp vào hệ thống tự động hóa mô-đun với PLC Modicon M2xx

• Ứng dụng đo nhiệt độ chính xác cao với cặp nhiệt điện và RTD

Câu hỏi thường gặp

Q: Những bộ điều khiển nào tương thích với module TM3TI4?
A: Nó hoàn toàn tương thích với các bộ điều khiển logic Modicon M221, M241, M251 và M262.

Q: Module này hỗ trợ những loại đầu vào nào?
A: TM3TI4 hỗ trợ dòng điện (0–20 mA, 4–20 mA), điện áp (0–10 V, ±10 V), cặp nhiệt điện (J, K, R, S, B, T, N, E, C) và cảm biến nhiệt độ (Pt100, Pt1000, Ni100, Ni1000).

Q: Module được gắn như thế nào?
A: Nó có thể được gắn trên thanh ray DIN TH35-15 hoặc TH35-7.5, hoặc trên bảng/phiến bằng bộ dụng cụ cố định.

Q: Mức độ bảo vệ của module là gì?
A: TM3TI4 có cấp bảo vệ IP20 và đáp ứng các tiêu chuẩn IEC về an toàn điện công nghiệp và cách điện.

Q: Module có thể tích hợp với phần mềm Schneider để lập trình không?
A: Vâng, nó tích hợp liền mạch với EcoStruxure Machine Expert để lập trình và cấu hình trực quan.
