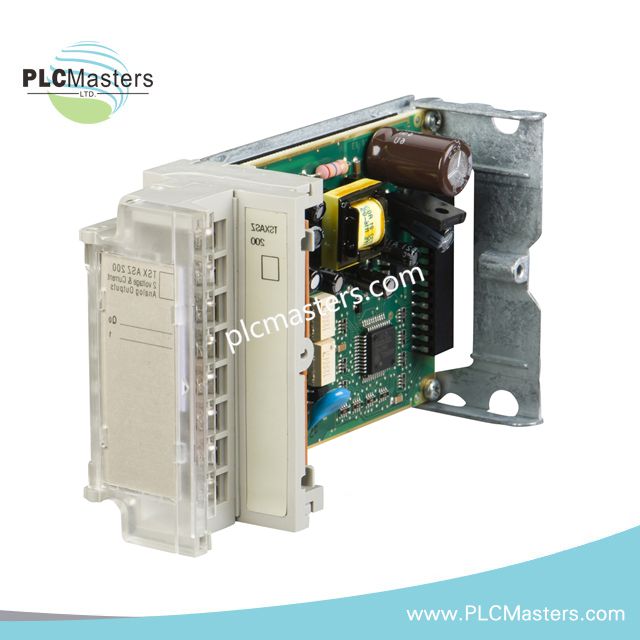

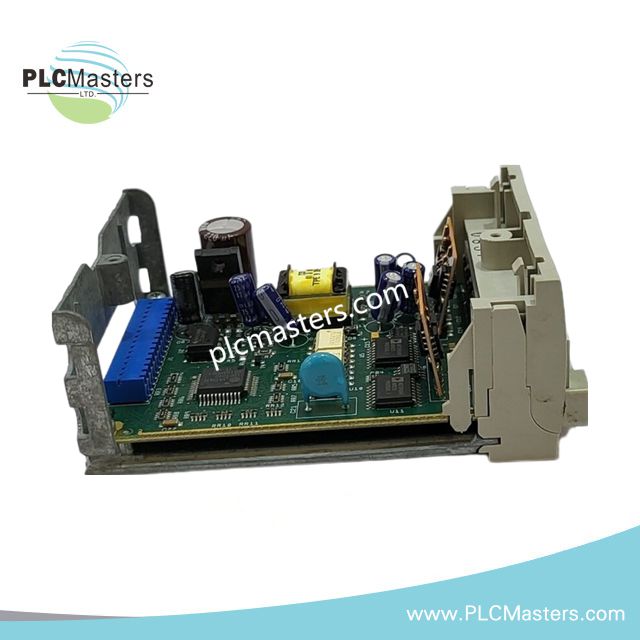

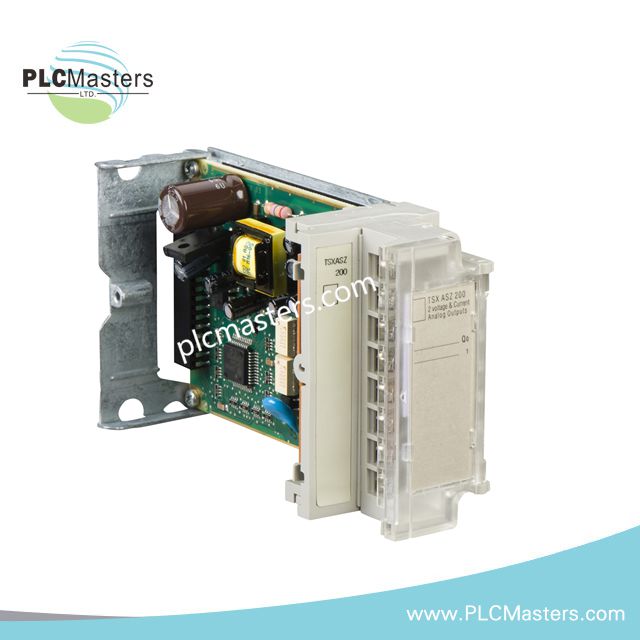

Mô-đun Đầu ra Tương tự Schneider Electric TSXASZ200

Mô tả sản phẩm

Schneider Electric TSXASZ200 là mô-đun đầu ra analog độ chính xác cao được thiết kế cho hệ thống tự động hóa công nghiệp. Với hai kênh độc lập, nó cung cấp tín hiệu đầu ra linh hoạt 0–20 mA, 4–20 mA hoặc ±10 V, đáp ứng các yêu cầu điều khiển đa dạng. Mô-đun này tích hợp liền mạch với nền tảng Modicon TSX Micro, nâng cao hiệu suất hệ thống và độ tin cậy vận hành. Hơn nữa, thiết kế nhỏ gọn đảm bảo sử dụng không gian hiệu quả trong tủ điều khiển đồng thời duy trì cách ly điện mạnh mẽ.

Được thiết kế để tạo tín hiệu analog chính xác và ổn định, TSXASZ200 cung cấp chuyển đổi analog/số 11 bit, mang lại độ phân giải cao và độ trôi nhiệt tối thiểu. Ngoài ra, mô-đun hỗ trợ kết nối che chắn chuyên dụng cho từng kênh, giảm nhiễu điện và đảm bảo tính toàn vẹn tín hiệu trong môi trường công nghiệp khắt khe. Tiêu thụ dòng điện thấp 150 mA và bảo vệ mạch hở cho đầu ra dòng điện giúp nó rất đáng tin cậy cho hoạt động liên tục.

Tính năng chính

• Hai kênh đầu ra analog độc lập cho các ứng dụng điều khiển linh hoạt

• Hỗ trợ tín hiệu đầu ra 0–20 mA, 4–20 mA hoặc ±10 V

• Chuyển đổi A/D 11 bit với độ phân giải đo chính xác

• Độ trôi nhiệt thấp: 0,107% trên 10°C đối với dòng điện, 0,083% trên 10°C đối với điện áp

• Bảo vệ mạch hở cho đầu ra dòng điện

• Cách ly điện lên đến 1500 V AC

• Tương thích với nền tảng tự động hóa Modicon TSX Micro

• Các đầu nối che chắn chuyên dụng để giảm thiểu nhiễu điện

Thông số kỹ thuật

• Nhà sản xuất: Schneider Electric

• Loại sản phẩm: Mô-đun đầu ra analog

• Mã sản phẩm: TSXASZ200

• Số lượng kênh: 2

• Các loại tín hiệu đầu ra: 0–20 mA, 4–20 mA, ±10 V

• Chuyển đổi Analog/Số: 11-bit + dấu cho dòng điện, 11-bit cho điện áp

• Độ phân giải đo: 0,01 mA cho dòng điện, 0,01 V cho điện áp

• Tải đầu ra: ≤0,6 Ω (dòng điện), ≥1 kΩ (điện áp)

• Độ trôi nhiệt: 0,107%/10°C (dòng điện), 0,083%/10°C (điện áp)

• Điện áp cách ly: 1500 V AC

• Dòng tiêu thụ: 150 mA

• Bảo vệ: Bảo vệ mạch hở cho đầu ra dòng điện

• Trọng lượng tịnh: 0,2 kg

• Phạm vi nhiệt độ hoạt động: 0°C đến 60°C

Ứng dụng điển hình

TSXASZ200 lý tưởng cho việc điều khiển chính xác trong sản xuất, tự động hóa máy móc và quản lý hạ tầng. Nó thường được sử dụng để điều chỉnh các bộ truyền động, điều khiển van tỷ lệ hoặc giao tiếp với các thiết bị điều khiển analog khác. Hơn nữa, khả năng tương thích với nền tảng TSX Micro giúp đơn giản hóa việc tích hợp vào các hệ thống PLC hiện có, hỗ trợ cả quy trình tự động hóa quy mô nhỏ và phức tạp.

Câu hỏi thường gặp

Q: TSXASZ200 hỗ trợ những loại tín hiệu đầu ra nào?
A: Nó hỗ trợ các tín hiệu đầu ra analog 0–20 mA, 4–20 mA và ±10 V.

Q: Mô-đun có thể hoạt động trong môi trường công nghiệp nhiều nhiễu không?
A: Vâng, các đầu nối che chắn chuyên dụng và cách ly điện tăng cường khả năng chống nhiễu.

Q: Phạm vi nhiệt độ hoạt động điển hình là bao nhiêu?
A: Mô-đun hoạt động ổn định trong khoảng nhiệt độ từ 0°C đến 60°C.

Q: Mô-đun này có tương thích với các thiết bị TSX Micro khác không?
A: Vâng, nó tích hợp hoàn toàn với nền tảng tự động hóa Modicon TSX Micro.

Q: Độ chính xác của độ phân giải đầu ra analog là bao nhiêu?
A: Mô-đun cung cấp độ phân giải 0,01 mA cho dòng điện và 0,01 V cho đầu ra điện áp.
