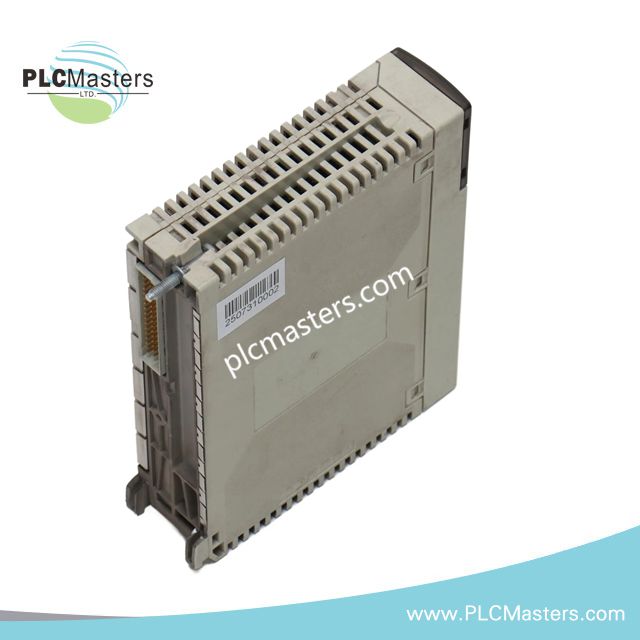

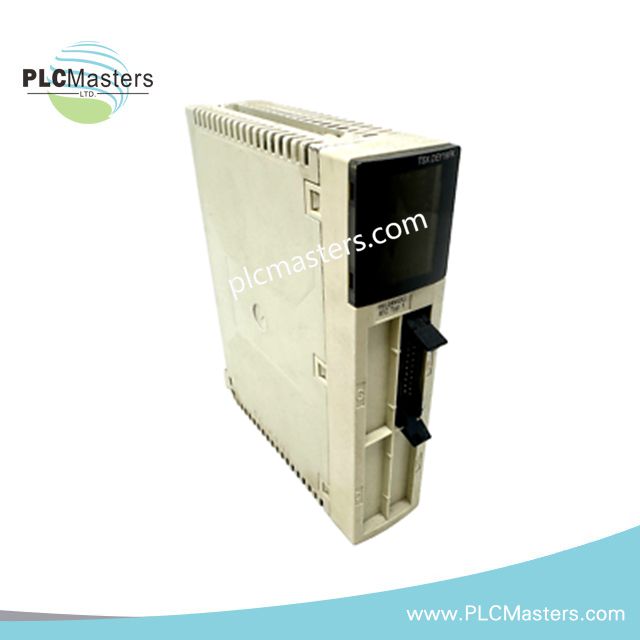

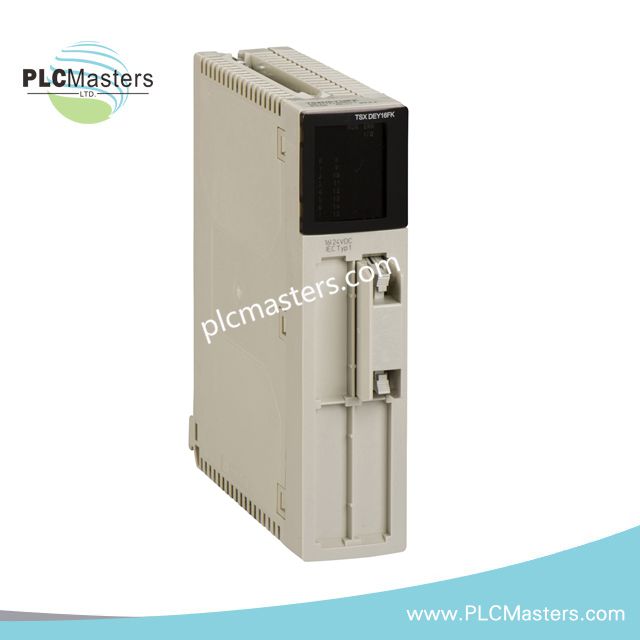

Mô-đun đầu vào rời Schneider Electric TSXDEY16FK

Mô tả Sản phẩm

Schneider Electric TSXDEY16FK là mô-đun đầu vào rời hiệu suất cao được thiết kế cho nền tảng tự động hóa Modicon Premium. Nó cung cấp 16 đầu vào dòng điện DC 24 V cách ly, đảm bảo phát hiện chính xác các tín hiệu kỹ thuật số từ cảm biến và công tắc trong môi trường công nghiệp. Hơn nữa, các đầu nối HE-10 cho phép kết nối dây trực tiếp, đơn giản hóa việc lắp đặt và giảm thiểu lỗi đấu dây. Mô-đun tương thích với cảm biến tiếp cận 2 hoặc 3 dây và tiêu thụ điện năng tối thiểu, làm cho nó rất hiệu quả cho hoạt động công nghiệp liên tục.

Đầu vào kích hoạt theo sự kiện đảm bảo xử lý ngay lập tức các tín hiệu quan trọng, nâng cao khả năng phản hồi của hệ thống. Ngoài ra, mô-đun hỗ trợ che/mở che đầu vào ở chế độ trực tuyến, tăng tính linh hoạt trong vận hành khi bảo trì hoặc thay đổi cấu hình. Được thiết kế cho CPU hiệu suất cao, TSXDEY16FK thực thi lệnh với tốc độ 37 ns mỗi thao tác và hỗ trợ kích thước chương trình lên đến 7 MB.

Tính Năng Chính

• 16 đầu vào dòng điện DC 24 V cách ly, loại 1 theo EN/IEC 61131-2

• Tương thích với cảm biến tiếp cận 2 và 3 dây

• Đầu nối HE-10 cho đấu dây trực tiếp từ mô-đun đến cảm biến

• Đầu vào kích hoạt theo sự kiện đảm bảo xử lý tín hiệu ngay lập tức

• Hỗ trợ che/mở che đầu vào ở chế độ trực tuyến

• CPU hiệu suất cao với 37 ns mỗi lệnh, bộ nhớ chương trình lên đến 7 MB

• Tiêu thụ điện năng thấp: 1.2 W + 0.1 W cho mỗi kênh hoạt động

• Tuân thủ các tiêu chuẩn công nghiệp bền bỉ (CE, UL, CSA, IEC 61131-2)

Thông Số Kỹ Thuật

• Điện áp đầu vào rời: 24 V DC dương

• Dòng điện đầu vào: 3.5 mA

• Điện áp trạng thái 1 đảm bảo: ≥ 11 V

• Dòng điện trạng thái 1 đảm bảo: ≥ 3 mA

• Điện áp trạng thái 0 đảm bảo: ≤ 5 V

• Dòng điện trạng thái 0 đảm bảo: ≤ 1.5 mA

• Trở kháng đầu vào: 6300 Ohm ở trạng thái 1

• Thời gian phản hồi: 0.1 – 7.5 ms

• Điện trở cách ly: < 10 MOhm, 500 V DC

• Dòng tiêu thụ: 250 mA ở 5 V DC, 75 mA ở 24 V DC

• Công suất tiêu tán: 1.2 W + 0.1 W cho mỗi kênh sử dụng

• Loại đầu nối: HE-10

• Định dạng mô-đun: Tiêu chuẩn

• Trọng lượng tịnh: 0.3 kg

• Nhiệt độ hoạt động: 0 – 60 °C (32 – 140 °F)

• Nhiệt độ lưu trữ: -25 – 70 °C (-13 – 158 °F)

• Độ ẩm tương đối: 10–95% không ngưng tụ (hoạt động), 5–95% (lưu trữ)

• Cấp bảo vệ: IP20, Mức ô nhiễm 2

• Độ bền điện môi: 1500 V AC 50/60 Hz

Ứng Dụng Điển Hình

• Hệ thống tự động hóa công nghiệp yêu cầu thu nhận tín hiệu kỹ thuật số nhanh và đáng tin cậy

• Hệ thống điều khiển quy trình với cảm biến tiếp cận hoặc công tắc

• Giám sát thời gian thực các dây chuyền sản xuất và máy móc

• Tích hợp vào PLC Modicon Premium cho các ứng dụng điều khiển phức tạp

Câu hỏi thường gặp

Q: TSXDEY16FK có tương thích với cảm biến tiếp cận 3 dây không?
A: Có, mô-đun hỗ trợ cả cảm biến tiếp cận 2 và 3 dây để tích hợp linh hoạt.

Q: Tôi có thể che đầu vào trong khi hệ thống đang chạy không?
A: Có, mô-đun cho phép che và mở che đầu vào ở chế độ trực tuyến mà không cần dừng hệ thống.

Q: Thời gian phản hồi của các đầu vào là bao lâu?
A: Các đầu vào rời có thời gian phản hồi từ 0.1 đến 7.5 mili giây, phù hợp cho các ứng dụng tốc độ cao.
