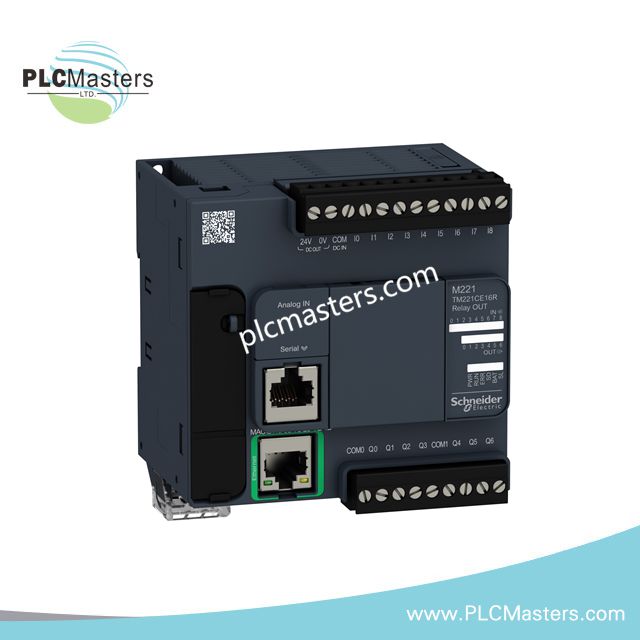

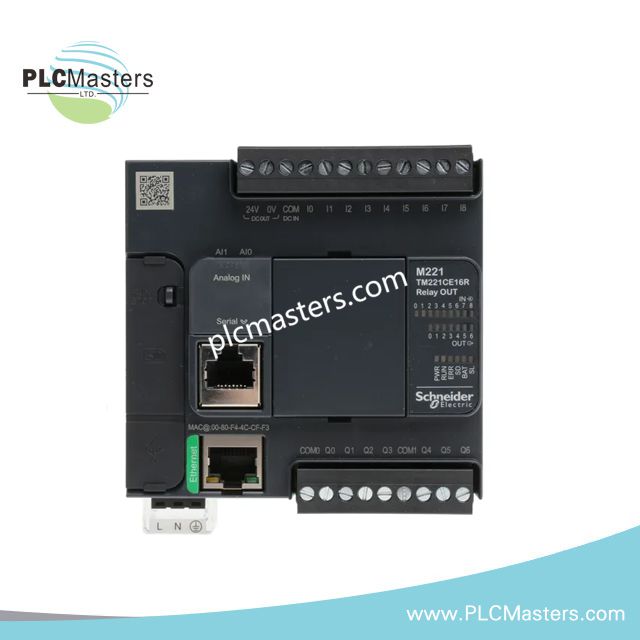

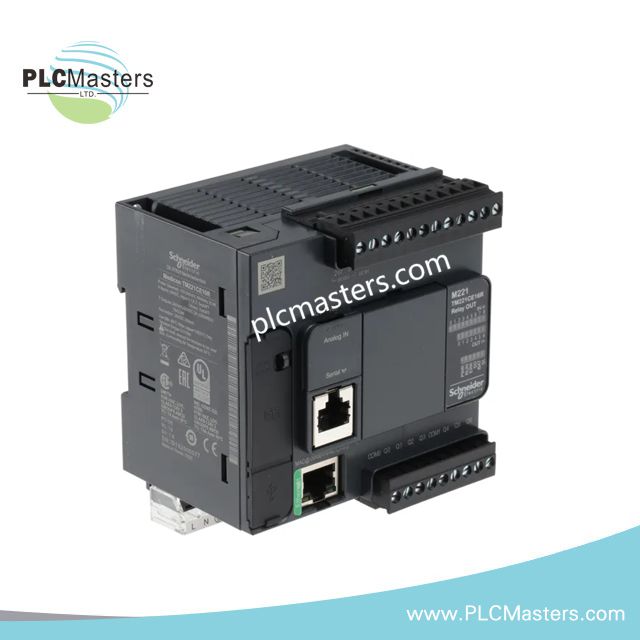

Bộ điều khiển logic Modicon M221 Schneider TM221CE16R

Tổng quan sản phẩm

Schneider Electric TM221CE16R là bộ điều khiển logic lập trình Modicon M221 nhỏ gọn được thiết kế cho tự động hóa công nghiệp hiệu quả. Nó tích hợp 16 điểm I/O, bao gồm các kênh rời và analog, và cung cấp Ethernet tích hợp để lập trình và giao tiếp Modbus TCP. Hơn nữa, bộ điều khiển hỗ trợ mở rộng I/O cục bộ và từ xa, làm cho nó rất linh hoạt cho các nhiệm vụ tự động hóa quy mô nhỏ đến trung bình. Thiết kế chắc chắn của nó đảm bảo hoạt động đáng tin cậy trong các ứng dụng đóng gói, HVAC và xử lý vật liệu.

Các Tính Năng Chính & Điểm Nổi Bật Chức Năng

• 16 điểm I/O tích hợp: 9 đầu vào rời và 7 đầu ra relay cho điều khiển đa năng.

• 2 đầu vào analog: 0–10 V với độ phân giải 10 bit cho giám sát chính xác.

• Cổng Ethernet tích hợp: Hỗ trợ Modbus TCP và truy cập lập trình dễ dàng.

• Mở rộng I/O: Kết nối lên đến 4 mô-đun cục bộ và 11 mô-đun từ xa cho các ứng dụng có thể mở rộng.

• Lắp đặt trên thanh DIN nhỏ gọn: Tiết kiệm không gian và đơn giản hóa việc lắp đặt.

• Thiết kế điện bền bỉ: Xử lý hiệu quả các biến động và tăng áp điện áp.

• Xử lý tốc độ cao: Thực thi lệnh Boolean trong 0,2 µs cho chu trình tự động hóa nhanh.

• Điều khiển PID tích hợp: Hỗ trợ đến 14 vòng lặp đồng thời để kiểm soát quy trình chính xác.

• Đèn LED báo hiệu cục bộ: Cung cấp trạng thái rõ ràng cho nguồn, chạy, lỗi và hoạt động I/O.

Thông số kỹ thuật

Nguồn & Cung cấp

• Điện áp: 100–240 V AC (phạm vi: 85–264 V)

• Tần số: 50/60 Hz

• Tiêu thụ điện: 33 VA không mở rộng, 49 VA với mở rộng tối đa

Đầu vào

• Rời rạc: 9 ngõ vào, 24 V DC, cấu hình nguồn/tải

• Tương tự: 2 kênh, 0–10 V, độ phân giải 10 bit

• Ngõ vào nhanh: 4 kênh, chế độ đếm 100 kHz

Đầu ra

• Rơ le: 7 ngõ ra, thường mở, 5–125 V DC / 5–250 V AC, 2 A

• Độ bền điện: 100.000–300.000 chu kỳ tùy loại tải

Giao tiếp

• Ethernet: 10/100BASE-TX, Modbus TCP, lập trình

• Cổng nối tiếp: RS232/RS485 qua RJ45, Modbus RTU/ASCII

• USB: cổng Mini B cho lập trình SoMachine-Network

• Dịch vụ mạng: khách DHCP, bộ điều hợp Ethernet/IP, máy chủ/khách Modbus TCP

Mở rộng

• Tối đa: 4 mô-đun cục bộ, 11 mô-đun từ xa

• Điện áp bus: 5 V @ 0.325 A, 24 V @ 0.12 A

Môi trường

• Nhiệt độ hoạt động: -10°C đến 55°C

• Nhiệt độ lưu trữ: -25°C đến 70°C

• Độ ẩm: 10–95%, không ngưng tụ

• Bảo vệ IP: IP20 với nắp che

Cơ khí

• Kích thước: 90 mm C × 95 mm R × 70 mm S

• Lắp đặt: Ray DIN TH35 hoặc bảng điều khiển

• Trọng lượng: 0,346 kg

Ứng Dụng Điển Hình

• Máy đóng gói yêu cầu điều khiển chính xác và độ tin cậy cao.

• Hệ thống HVAC với các vòng điều khiển PID tích hợp.

• Hệ thống xử lý vật liệu với phản hồi I/O nhanh.

• Tự động hóa công nghiệp yêu cầu giao tiếp dựa trên Ethernet để giám sát và lập trình.

Hỗ trợ & Bảo trì

TM221CE16R cung cấp khả năng mở rộng I/O mô-đun, đảm bảo bảo trì dễ dàng và khả năng mở rộng. Khe cắm thẻ SD tích hợp cho phép sao lưu chương trình và cập nhật firmware, tăng độ tin cậy vận hành. Hơn nữa, đèn LED cục bộ cung cấp chẩn đoán thời gian thực, giảm thời gian chết và cải thiện hiệu quả khắc phục sự cố.

Câu hỏi thường gặp

Q: Tôi có thể mở rộng TM221CE16R cho các hệ thống lớn không?
A: Vâng, nó hỗ trợ 4 mô-đun I/O cục bộ và 11 mô-đun I/O từ xa để mở rộng hệ thống linh hoạt.

Q: Độ phân giải đầu vào analog tối đa là bao nhiêu?
A: Mỗi đầu vào analog cung cấp độ phân giải 10 bit để đo lường chính xác.

Q: Các giao diện lập trình nào được hỗ trợ?
A: Hỗ trợ kết nối Ethernet, USB và serial (RS232/RS485) để lập trình SoMachine.

Q: Bộ điều khiển có phù hợp với môi trường công nghiệp khắc nghiệt không?
A: Vâng, nó được bảo vệ IP20 và tuân thủ IEC 61131-2, UL 508, và các tiêu chuẩn công nghiệp khác.

Q: Thời gian xử lý và phản hồi của PLC nhanh như thế nào?
A: Các lệnh Boolean thực thi trong 0,2 µs, và các kênh analog cập nhật trong 1 ms mỗi kênh cộng với thời gian chu kỳ.
