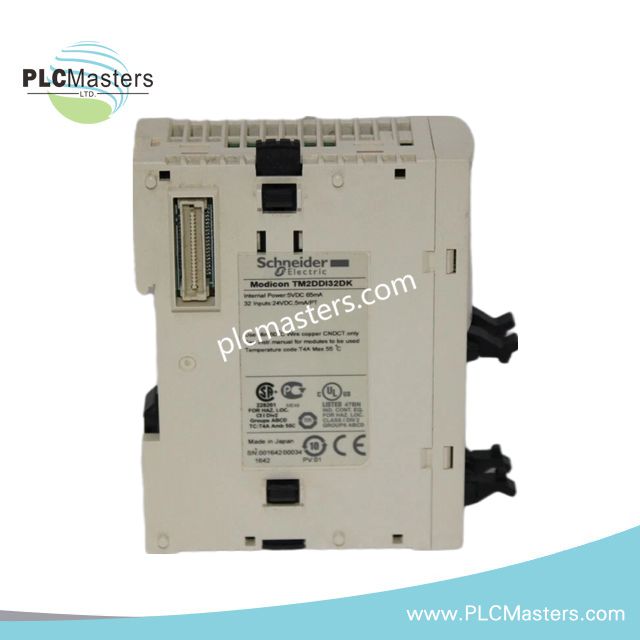

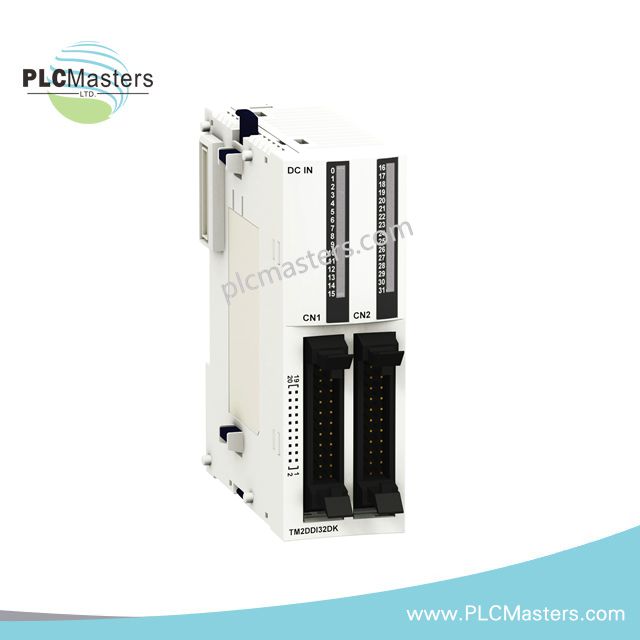

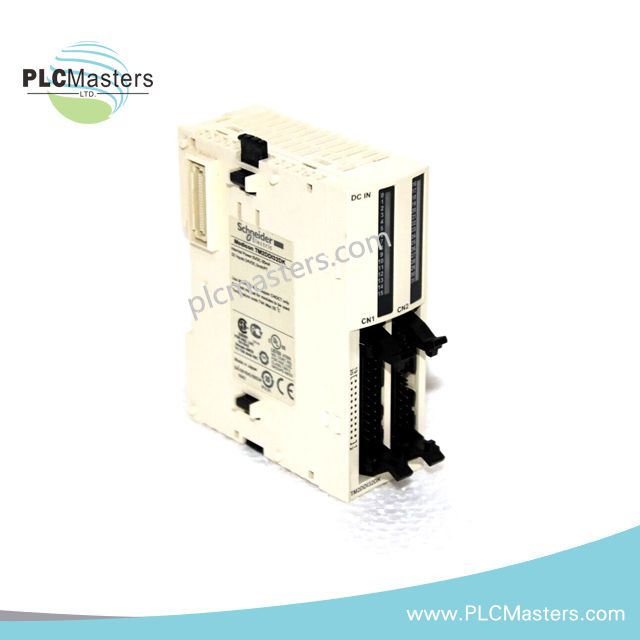

Schneider TM2DDI32DK Mô-đun mở rộng đầu vào kỹ thuật số 32 kênh

Tổng quan

Schneider TM2DDI32DK là một mô-đun mở rộng đầu vào kỹ thuật số chắc chắn được thiết kế để tăng cường khả năng của bộ điều khiển logic Modicon. Nó cung cấp thêm 32 kênh đầu vào rời rạc, cho phép các kỹ sư kết nối một phạm vi rộng hơn các thiết bị hiện trường một cách hiệu quả. Thiết kế nhỏ gọn và có thể gắn trên thanh DIN, mô-đun tích hợp liền mạch vào các hệ thống tự động hóa công nghiệp, mang lại hiệu suất đáng tin cậy trong sản xuất, điều khiển quy trình và môi trường tự động hóa tòa nhà. Hơn nữa, khả năng tương thích với các bộ điều khiển Twido và Advantys OTB đảm bảo mở rộng hệ thống linh hoạt mà không cần thiết kế lại phức tạp.

Tính năng chính và điểm nổi bật chức năng

• Mở rộng bộ điều khiển Modicon với 32 kênh đầu vào kỹ thuật số 24 VDC bổ sung.

• Hỗ trợ cả đầu vào logic sink và source, cung cấp các tùy chọn kết nối đa dạng.

• Đầu vào cách ly galvanic bảo vệ logic bên trong khỏi các xung điện áp và nhiễu điện.

• Thiết kế nhỏ gọn gắn trên thanh DIN giúp dễ dàng tích hợp vào bảng điều khiển hiện có.

• Cung cấp thời gian phản hồi nhanh 4 ms cho cả trạng thái ON và OFF của đầu vào, đảm bảo giám sát thời gian thực.

• Khối đầu cuối có thể tháo rời giúp đơn giản hóa việc đi dây và bảo trì cho kỹ sư tại hiện trường.

• Đèn LED chỉ báo tại chỗ cung cấp phản hồi trạng thái rõ ràng cho mỗi kênh đầu vào.

• Có thể thay thế khi hết dịch vụ thông qua các mô-đun I/O Modicon TM3 để đảm bảo tương lai.

Thông số kỹ thuật

• Nhà sản xuất: Schneider Electric

• Mã sản phẩm: TM2DDI32DK

• Dòng sản phẩm: Mô-đun mở rộng TM2

• Loại sản phẩm: Mô-đun mở rộng đầu vào kỹ thuật số

• Số lượng đầu vào: 32 đầu vào rời rạc

• Điện áp đầu vào: 24 VDC (dải hoạt động 20.4–28.8 VDC)

• Loại logic đầu vào: Sink hoặc Source

• Dòng điện đầu vào: 5 mA mỗi kênh

• Trở kháng đầu vào: 4.4 kΩ

• Cách ly: Cách ly galvanic 500 V giữa đầu vào và logic

• Thời gian phản hồi: 4 ms (trạng thái 0 hoặc 1)

• Kết nối: 1 đầu nối HE10, khối đầu cuối có thể tháo rời

• Gắn kết: Thanh DIN 35 mm

• Kích thước: 120 × 90 × 40 mm

• Trọng lượng: 0.081 kg

• Nhiệt độ hoạt động: 0–55 °C

• Nhiệt độ lưu trữ: –25 đến +70 °C

• Hiển thị tại chỗ: 2 khối hiển thị

• Tiêu thụ dòng điện: 65 mA ở 5 V DC khi tất cả các đầu vào hoạt động

Ứng dụng điển hình

• Mở rộng khả năng đầu vào kỹ thuật số cho các bộ điều khiển logic Modicon M238, M221, M241 và M251.

• Tự động hóa công nghiệp bao gồm dây chuyền lắp ráp, giám sát quy trình và bảng điều khiển nhà máy.

• Hệ thống quản lý tòa nhà yêu cầu tích hợp cảm biến quy mô lớn.

• Nâng cấp hệ thống điều khiển hiện có mà không cần thay thế PLC chính.

Câu hỏi thường gặp

Q: TM2DDI32DK có tương thích với các bộ điều khiển Modicon mới hơn không?
A: Nó chủ yếu tương thích với các bộ điều khiển Twido và Advantys OTB. Đối với các bộ điều khiển Modicon M221, M241 hoặc M251 mới hơn, khuyến nghị sử dụng các mô-đun I/O TM3.

Q: Nó có thể xử lý cả cấu hình đầu vào sink và source không?
A: Có, mô-đun hỗ trợ cả đầu vào logic sink và source để có các tùy chọn đi dây linh hoạt.

Q: Mô-đun được gắn như thế nào trong bảng điều khiển?
A: Mô-đun dễ dàng gắn trên thanh DIN tiêu chuẩn 35 mm để lắp đặt tiết kiệm không gian.

Q: Mô-đun cung cấp bảo vệ gì chống lại nhiễu điện?
A: Nó cung cấp cách ly galvanic 500 V giữa các kênh đầu vào và logic bên trong để bảo vệ hệ thống.

Q: Thời gian phản hồi của mô-đun để phát hiện thay đổi đầu vào là bao lâu?
A: TM2DDI32DK cung cấp thời gian phản hồi nhanh 4 ms cho cả phát hiện trạng thái ON và OFF.
