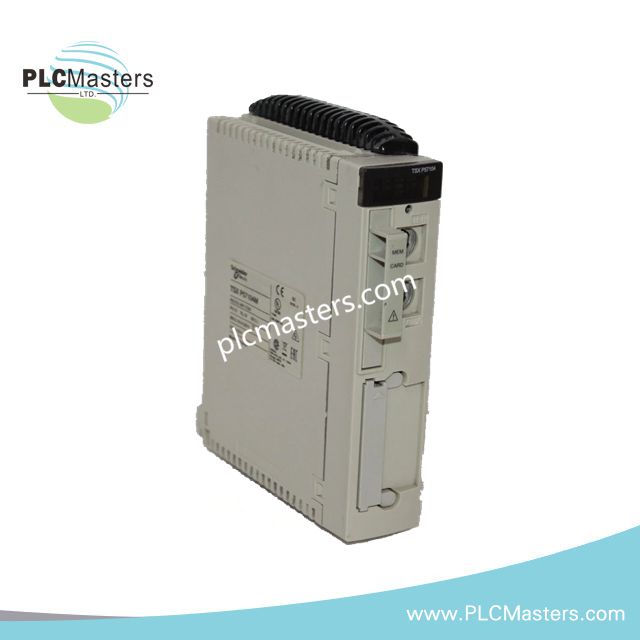

Mô-đun Bộ xử lý Unity Schneider TSXP57104M

Mô tả sản phẩm

Schneider TSXP57104M là mô-đun Bộ xử lý Unity hiệu suất cao trong nền tảng tự động hóa Modicon Premium, được thiết kế cho các ứng dụng điều khiển công nghiệp quy mô vừa đến lớn. Được thiết kế cho môi trường khắc nghiệt, nó cung cấp khả năng xử lý đáng tin cậy, dung lượng I/O rộng lớn và tích hợp liền mạch với phần mềm Unity Pro. Bộ xử lý này cho phép các chiến lược tự động hóa tiên tiến, giúp kỹ sư tối ưu hóa các quy trình phức tạp một cách hiệu quả và an toàn.

Các tính năng chính và điểm nổi bật chức năng

• Hỗ trợ nhiều giá đỡ và cấu hình I/O lớn cho các hệ thống công nghiệp có thể mở rộng.

• Tích hợp với phần mềm Unity Pro cho lập trình nâng cao, chẩn đoán và giám sát.

• Thực thi tốc độ cao với tới 4,76 K lệnh mỗi mili giây, đảm bảo điều khiển chính xác.

• Trang bị RAM nội bộ và thẻ PCMCIA tùy chọn để tăng cường lưu trữ dữ liệu và chương trình.

• Đèn LED chỉ báo cung cấp trạng thái rõ ràng cho hoạt động bộ xử lý, lỗi I/O và hoạt động giao tiếp.

• Tùy chọn giao tiếp mạnh mẽ bao gồm liên kết nối tiếp RS485 với kết nối không cách ly.

• Tuân thủ các tiêu chuẩn quốc tế như UL, CE, IEC 61131-2 và chứng nhận CSA.

• Thiết kế nhỏ gọn với bảo vệ IP20, phù hợp cho môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật

Thông tin chung

• Loại sản phẩm: Mô-đun Bộ xử lý Unity

• Phần mềm: Unity Pro

• Định dạng mô-đun: Tiêu chuẩn

• Trọng lượng: 0,84 lbs

Dung lượng

• Số giá đỡ: 2 giá (12 khe), 4 giá (4/6/8 khe)

• Số khe cắm: 16, 24, 32

• Dung lượng I/O rời rạc: 512 I/O

• Dung lượng I/O tương tự: 24 I/O

• Kênh chuyên dụng cho ứng dụng: Tối đa 8

Bộ Nhớ

• RAM nội bộ với PCMCIA: 224 kB chương trình, 96 kB dữ liệu

• RAM nội bộ không có PCMCIA: 96 kB chương trình và dữ liệu

• Thẻ PCMCIA: 256 kB bộ nhớ bổ sung

Hiệu suất thực thi

• Hướng dẫn Boolean: 0,19–0,25 µs cho mỗi lệnh

• Số học từ/điểm cố định: 0,25–0,5 µs mỗi lệnh

• Số học dấu phẩy động: 1,75–2,6 µs mỗi lệnh

• Tải hệ thống: tác vụ nhanh 0,3 ms, tác vụ chính 1 ms

Kết nối & Tín hiệu

• Kết nối tích hợp: RS485 không cách ly, 2 đầu nối mini DIN cái, 19,2 kbit/s

• Đèn LED: RUN (xanh lá), Lỗi I/O (đỏ), Lỗi Bộ xử lý/Hệ thống (đỏ), Hoạt động (vàng)

Điều kiện môi trường

• Nhiệt độ hoạt động: 0–60 °C (32–140 °F)

• Nhiệt độ lưu trữ: -25–70 °C (-13–158 °F)

• Độ ẩm tương đối: 10–95% không ngưng tụ

• Độ cao hoạt động: 0–2000 m

• Mức độ ô nhiễm: 2

• Cấp độ bảo vệ IP: IP20

Ứng Dụng Điển Hình

TSXP57104M lý tưởng cho các dây chuyền sản xuất phức tạp, hệ thống điều khiển quy trình và kiến trúc tự động hóa phân tán. Nó xuất sắc trong xử lý hóa chất, lắp ráp ô tô và vận hành xử lý vật liệu. Hơn nữa, mô-đun cho phép tích hợp với nhiều giá đỡ I/O, làm cho nó hoàn hảo cho cả lắp đặt mới và mở rộng hệ thống. Ví dụ, các cơ sở sản xuất cần điều khiển rời rạc tốc độ cao và giám sát analog đáng tin cậy sẽ được hưởng lợi từ hiệu suất của bộ xử lý này.

Câu hỏi thường gặp

Q1: Phần mềm lập trình nào tương thích với TSXP57104M?
A1: Bộ xử lý hoàn toàn tương thích với phần mềm Unity Pro để lập trình, cấu hình và chẩn đoán.

Q2: Bộ xử lý này có thể xử lý nhiều giá đỡ không?
A2: Có, nó hỗ trợ lên đến 4 giá đỡ với cấu hình khe linh hoạt, cho phép thiết kế hệ thống có thể mở rộng.

Q3: Các tùy chọn giao tiếp chính là gì?
A3: Nó có liên kết nối tiếp RS485 không cách ly với hai đầu nối mini DIN cái, hỗ trợ tốc độ lên đến 19,2 kbit/s.

Q4: Mô-đun có phù hợp với môi trường khắc nghiệt không?
A4: Có, nó đáp ứng tiêu chuẩn bảo vệ IP20, hoạt động ở nhiệt độ lên đến 60 °C và tuân thủ nhiều tiêu chuẩn công nghiệp.

Q5: Bộ xử lý cung cấp bao nhiêu bộ nhớ?
A5: RAM nội bộ là 96 kB khi không có thẻ PCMCIA và 224 kB khi có thẻ PCMCIA, cộng thêm bộ nhớ lưu trữ bổ sung tùy chọn 256 kB.
