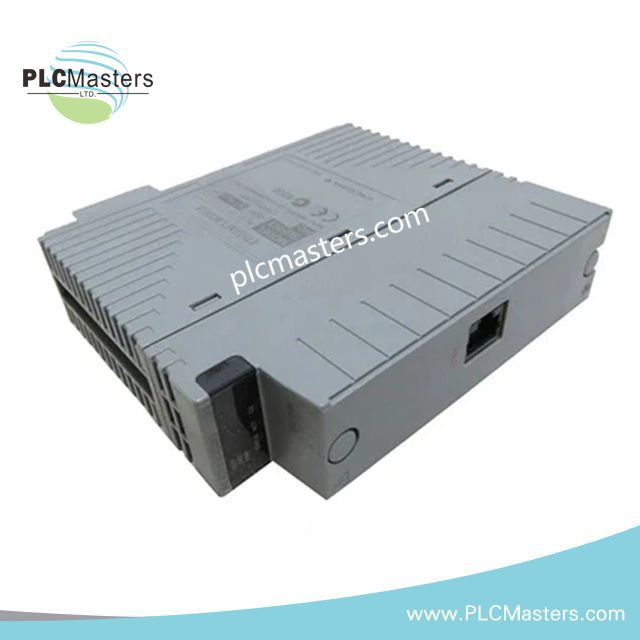

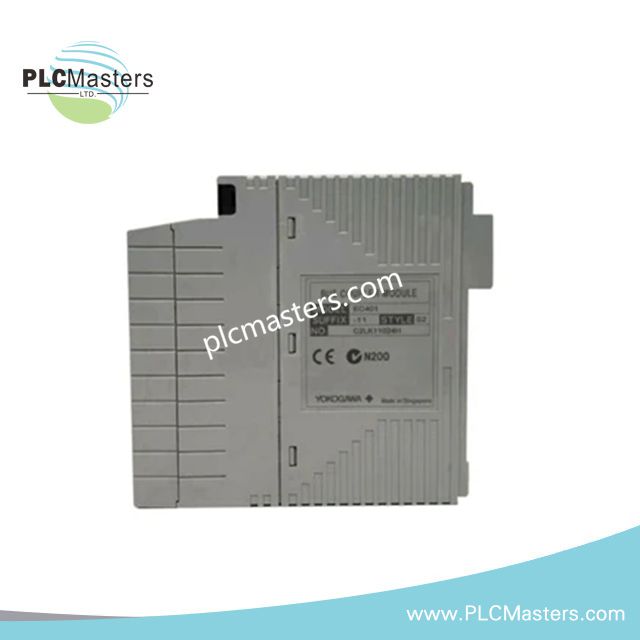

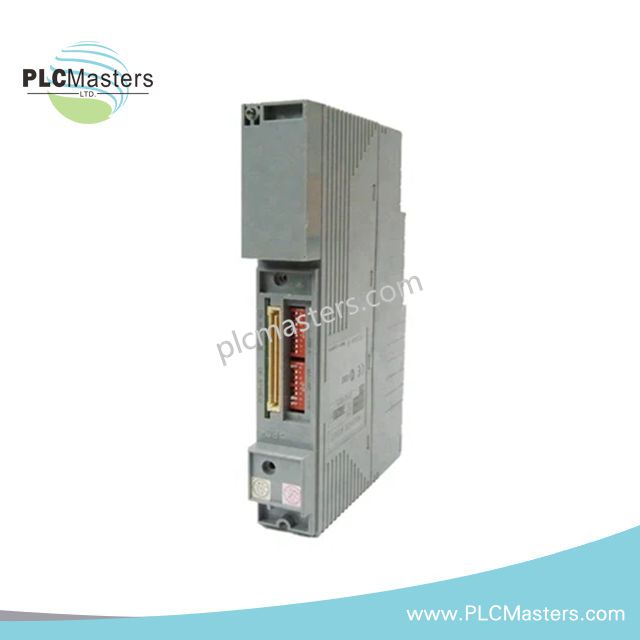

Mô-đun giao tiếp Yokogawa GRO-1641

Tổng quan sản phẩm

 Yokogawa GRO-1641 là giao diện I/O và giao tiếp công nghiệp dạng mô-đun, được thiết kế để tích hợp liền mạch trong các môi trường điều khiển phân tán và PLC của Yokogawa. Sản phẩm cung cấp khả năng thu thập tín hiệu đáng tin cậy, điều khiển đầu ra đã xử lý và trao đổi dữ liệu ổn định giữa các bộ điều khiển và thiết bị đo hiện trường.

Được thiết kế cho vận hành liên tục, GRO-1641 chú trọng đến khả năng cách ly điện, miễn nhiễm nhiễu và khả năng bảo trì hệ thống, phù hợp với các môi trường công nghiệp khắc nghiệt, nơi thời gian hoạt động liên tục và tính toàn vẹn của tín hiệu là yếu tố then chốt.

Khả năng tương thích hệ thống

 GRO-1641 được thiết kế để sử dụng trực tiếp với các nền tảng tự động hóa Yokogawa, bao gồm:

• Các hệ thống CENTUM VP và CENTUM CS thế hệ cũ

• Bộ điều khiển tự động STARDOM

• Kiến trúc PLC và DCS Yokogawa yêu cầu mở rộng I/O dạng mô-đun

Hỗ trợ tích hợp với thiết bị của bên thứ ba thông qua các giao thức truyền thông công nghiệp tiêu chuẩn.

Đặc tính chức năng I/O

 GRO-1641 hỗ trợ xử lý tín hiệu hỗn hợp trong một mô-đun duy nhất, cho phép cấu hình hiện trường linh hoạt đồng thời giảm không gian tủ.

Khả năng đầu vào

• Tối đa 16 kênh đầu vào có thể cấu hình

• Các loại tín hiệu được hỗ trợ:

• Tín hiệu dòng điện 4–20 mA

• Điện áp analog 1–5 V DC

• Đầu vào cặp nhiệt điện (loại tùy thuộc vào cấu hình hệ thống)

• Đầu vào nhiệt điện trở (RTD) (Pt100 / tương đương)

• Cách ly điện riêng cho từng kênh nhằm giảm thiểu vòng lặp nối đất

• Độ chính xác đo lường cao, thường ở mức ±0,1% toàn thang đo

Khả năng đầu ra

• Tối đa 4 kênh đầu ra độc lập

• Các tùy chọn tín hiệu đầu ra:

• Đầu ra analog 4–20 mA

• Đầu ra analog 0–10 V DC

• Duy trì đầu ra ổn định khi xảy ra sự cố giao tiếp với bộ điều khiển

Tính năng giao diện giao tiếp

 GRO-1641 hoạt động như một giao diện thông minh giữa các thiết bị hiện trường và các lớp điều khiển giám sát.

Các phương thức giao tiếp được hỗ trợ bao gồm:

• Triển khai giao thức Modbus

• Giao tiếp TCP/IP qua Ethernet

• Giao diện nối tiếp qua RS-485 hoặc RS-232

Điều này cho phép truyền dữ liệu theo thời gian thực, báo cáo chẩn đoán và khả năng tương tác với thiết bị không phải của Yokogawa khi kiến trúc hệ thống yêu cầu.

Chẩn đoán và bảo trì

Được thiết kế để đảm bảo tính sẵn sàng cao của hệ thống,  GRO-1641 tích hợp các khả năng chẩn đoán nâng cao:

• Tự giám sát liên tục các kênh I/O

• Báo cáo trạng thái lỗi trực tiếp đến bộ điều khiển

• Hỗ trợ thay thế nóng mà không cần dừng quy trình

• Cách ly chẩn đoán giúp đơn giản hóa việc khắc phục sự cố

Những tính năng này giúp giảm đáng kể thời gian trung bình sửa chữa (MTTR) trong môi trường nhà máy đang vận hành.

Thông số kỹ thuật về điện và môi trường

• Yêu cầu nguồn điện: 24 V DC danh định

• Phạm vi nhiệt độ vận hành: 0°C đến 60°C

• Phạm vi nhiệt độ bảo quản: −20°C đến 85°C

• Khả năng chịu độ ẩm tương đối: 5% đến 95%, không ngưng tụ

• Được thiết kế để đáp ứng các tiêu chuẩn miễn nhiễm EMI và EMC trong công nghiệp

• Tích hợp cách ly quang và bảo vệ chống xung điện trên các đường tín hiệu

Đặc tính cơ khí

• Dạng bo mạch I/O mô-đun Yokogawa

• Lắp đặt trong tủ hoặc trên giá đỡ

• Làm mát thụ động nhờ đối lưu tự nhiên

Các lĩnh vực ứng dụng điển hình

• Cơ sở sản xuất và lọc dầu khí

• Nhà máy hóa dầu và xử lý hóa chất

• Hệ thống phát điện và các hệ thống phụ trợ điện

• Tự động hóa xử lý nước và các tiện ích

• Kết nối giao tiếp giữa DCS Yokogawa và các thiết bị hiện trường của bên thứ ba

Câu hỏi thường gặp

Q: Có thể thay thế GRO-1641 khi hệ thống đang vận hành không?
A: Có. Mô-đun hỗ trợ thay thế nóng khi được sử dụng trong các hệ thống Yokogawa tương thích, giúp giảm thiểu thời gian ngừng hoạt động.

Q: GRO-1641 có hỗ trợ đồng thời cả tín hiệu analog và tín hiệu số không?
A: Mô-đun này chủ yếu được thiết kế để xử lý tín hiệu analog độ chính xác cao; việc xử lý tín hiệu số phụ thuộc vào cấu hình hệ thống và khả năng hỗ trợ của bộ điều khiển.

Q: Có cần cách ly tín hiệu bên ngoài không?
A: Không. Cách ly ở cấp kênh được tích hợp trong GRO-1641, giúp tăng khả năng chống nhiễu và bảo vệ các thiết bị điện tử điều khiển.
