1771-IAD Allen-Bradley Digitaler Eingangsmodule
$123.00
$320.00
Beschreibung

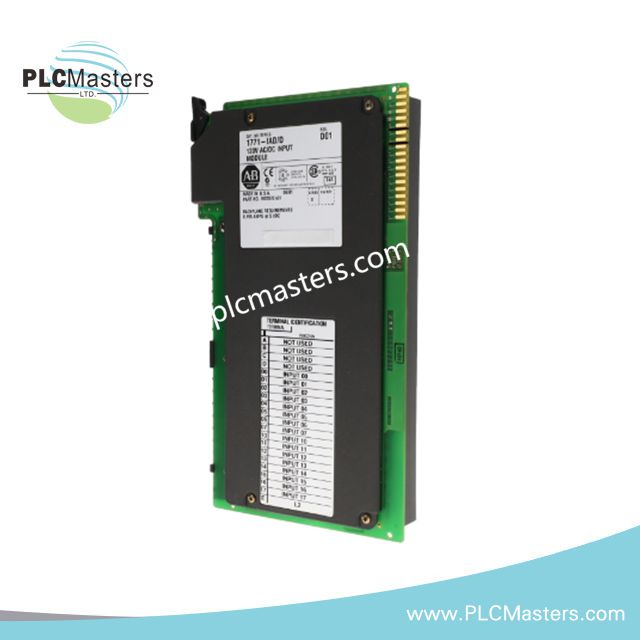

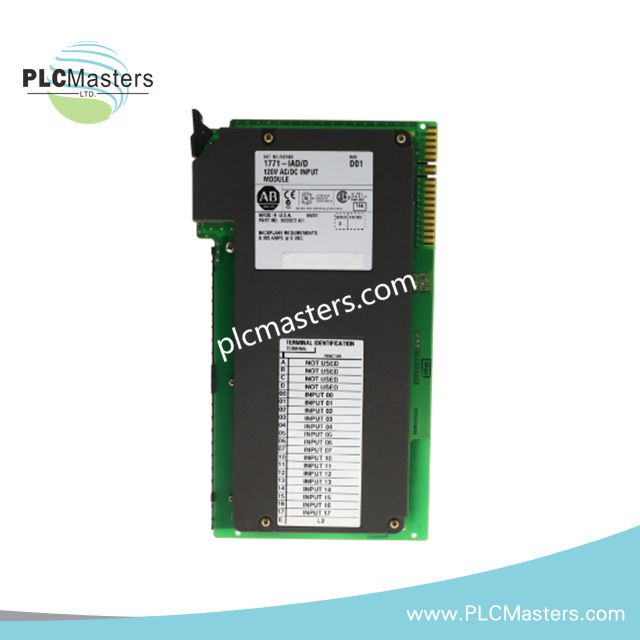

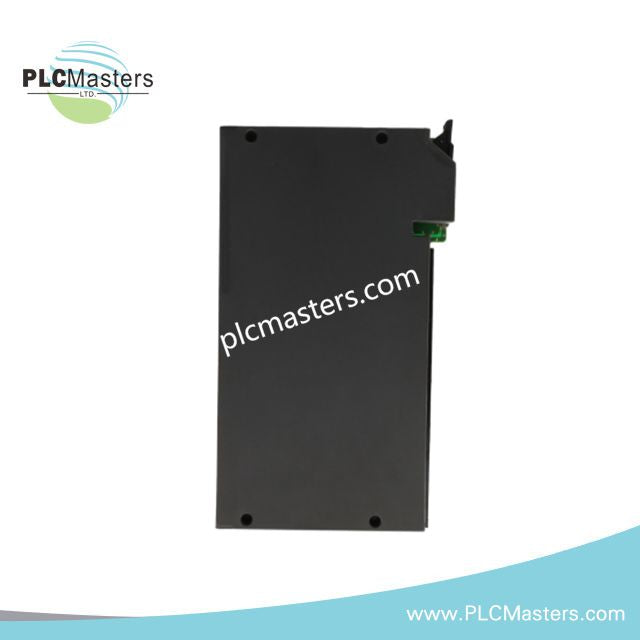

Allen-Bradley 1771-IAD Digitales AC/DC-Eingangsmodul
Das Allen-Bradley 1771-IAD, auch katalogisiert als 1771-IAD Digitales AC/DC-Eingangsmodul, fungiert als dedizierte Hardwarekomponente zur diskreten Signalerfassung innerhalb von PLC-5-Steuerungssystemen. Es empfängt 120 VAC / 125 VDC Feldeingangssignale und überträgt Statusdaten über die 1771-Chassis-Backplane-Schnittstelle.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1771-IAD |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 1,00 lbs |
| Leistungsaufnahme | Backplane-Strom 195 mA bei 5 VDC |
| Serie | 1771 Serie / PLC-5 |
| Produkttyp | Digitale AC/DC-Eingangsmodule |
| Anzahl der Eingänge | 16 Eingänge |
| Eingangstyp | Digital AC/DC |
| Eingangsspannung | 79-138 VAC / 79-138 VDC |
| Spannungskategorie | 120 VAC / 125 VDC |
| Frequenz | 50/60 Hz |
| Typische AC-Signallaufzeit Aus | 25 +/- 5 ms |
| Typische DC-Signallaufzeit Aus | 25 +/- 5 ms |
| Typische AC-Signallaufzeit Ein | 5 +/- 3 ms |
| Typische DC-Signallaufzeit Ein | 3 +/- 0,1 ms oder 10 +/- 1 ms |
| Maximaler AC-Aus-Zustandsstrom | 2,8 mA |
| Kompatible Chassis | 1771-A1B, A2B, A3B, A3B1, A4B, 1771-AM1, 1771-AM2 |
EtherNet/IP und PLC Backplane Integration
Das 1771-IAD ist für PLC-5 rackbasierte Steuerungsarchitekturen konzipiert und überträgt den Eingabestatus über die 1771 Backplane. Das Modul unterstützt deterministisches PLC I/O-Scannen, indem es diskrete Feldzustände in die Controller-Datentabelle überträgt.
Die Allen-Bradley 1771 Architektur ermöglicht modulare I/O-Dichteskalierung durch chassisbasierte Erweiterung. Für den korrekten Systembetrieb ist die Kompatibilität zwischen Modultyp, Rack-Steckplatzkonfiguration und PLC-5 Prozessor-Firmwareanforderungen erforderlich. Das Modul verwendet die 1771 Backplane-Elektrikschnittstelle und bietet keine eigenständige Netzwerkkommunikation.
Häufig gestellte Fragen
F: Wie viele Feldeingangspunkte sind am 1771-IAD Modul verfügbar?
A: Das 1771-IAD bietet 16 digitale AC/DC-Eingangskanäle für 120 VAC / 125 VDC Klassensignale.
F: Wie hoch ist der Backplane-Strombedarf des 1771-IAD?
A: Das Modul benötigt 195 mA von der 5 VDC Backplane-Stromversorgung.
F: Kann das 1771-IAD in jedem PLC-Chassis installiert werden?
A: Nein. Die Installation erfordert ein kompatibles Allen-Bradley 1771 Serien-Chassis mit der richtigen Backplane-Konfiguration.
Richtlinien für die Feldinstallation
Installieren Sie das 1771-IAD in den vorgesehenen 1771-Chassis-Steckplatz, wobei die Modulschlüsselung und die Ausrichtung des Steckers vor dem Einsetzen überprüft werden. Stellen Sie sicher, dass der Feldverdrahtungsarm korrekt sitzt und die Anschlussklemmen gemäß der Installationsdokumentation festgezogen sind.
Trennen Sie die AC/DC-Feldsignalleitungen nach Möglichkeit von Hochspannungsstromleitern, um elektrische Störkopplungen zu reduzieren. Überprüfen Sie die Eingangsspannungspegel vor dem Anschluss und bestätigen Sie die Erdungspraktiken für das PLC-Gehäuse und das Bedienfeld.
