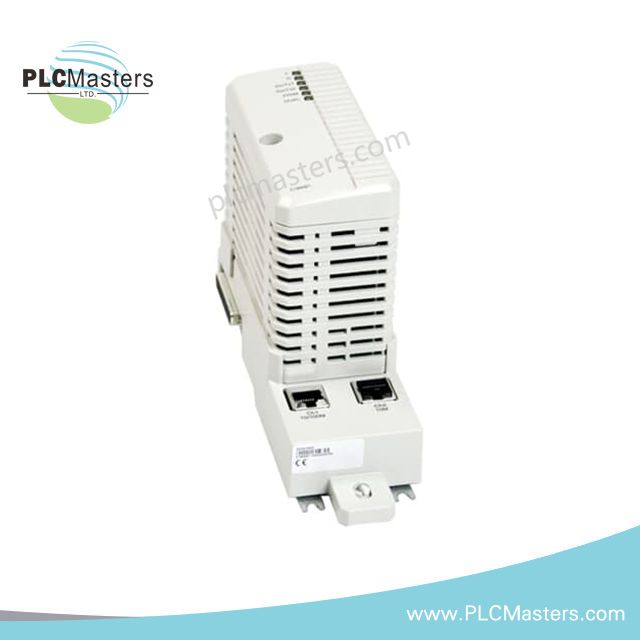

ABB CI868AK01 3BSE092691R1 Kommunikationsschnittstellenmodul

ABB CI868A – IEC-61850-Kommunikationsschnittstellenmodul

Die CI868A ist eine fortschrittliche Kommunikationsschnittstelle, die es AC 800M-Controllern ermöglicht, über das IEC 61850 Edition 2 Protokoll eine Verbindung zu externen Ethernet-Geräten herzustellen. Diese Funktion ermöglicht die Integration von Stationsautomatisierung und Prozessautomatisierung in ein einziges Controllersystem.

Allgemeine Spezifikationen

• Artikelnummer: 3BSE092691R1

• Kommunikationsprotokoll: IEC 61850

• Client-/Server-Modi:

• MMS: Client

• GOOSE: Publisher und Subscriber

• Übertragungsgeschwindigkeit: 10/100 Mbit/s

• Netzwerkredundanz: Nein

• Modulredundanz: Nein

• Hot-Swap: Ja

• Kompatibel mit HI Controller: Ja

Detaillierte technische Daten

• Max. Module am CEX-Bus: 12

• Steckverbindertyp: RJ-45-Buchse (8-polig)

• Typischer Verbrauch bei 24 V: 160 mA

• Verlustleistung: 3,8 W

Umwelt- und Zertifizierungsstandards

• Betriebstemperatur: +5 bis +55 °C (+41 bis +131 °F)

• Lagertemperatur: -40 bis +70 °C (-40 bis +158 °F)

• Maximale Höhe: 2000 m (gemäß IEC/EN 61131-2)

• Verschmutzungsgrad: Grad 2 (IEC/EN 61131-2)

• Korrosionsschutz: G3 konform (ISA 71.04)

• Relative Luftfeuchtigkeit: 5 % bis 95 %, nicht kondensierend

• Schutzart: IP20 (EN 60529, IEC 529)

Konformität und Zertifizierungen

• CE-Kennzeichnung: Ja

• Elektrische Sicherheit:

• UL 61010-1

• UL 61010-2-201

• Gefahrenbereiche:

• UL 60079-15

• cULus Klasse 1, Zone 2

• AEx nA IIC T4

• Ex nA IIC T4Gc X

• Marine-Zertifizierung:

• DNV-GL

• (Ausstehend): ABS, BV, LR

Abmessungen

• Breite: 59 mm (2,3 Zoll)

• Höhe: 185 mm (7,3 Zoll)

• Tiefe: 127,5 mm (5,0 Zoll)

• Gewicht (mit Basis): 700 g (1,5 lbs)
