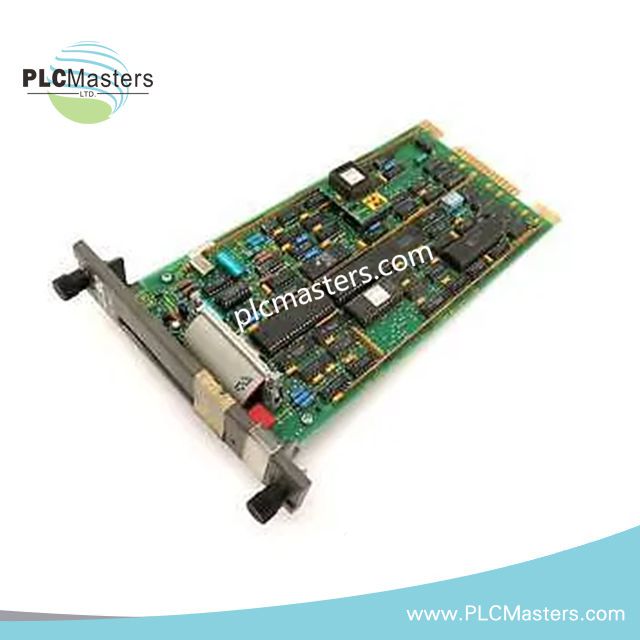

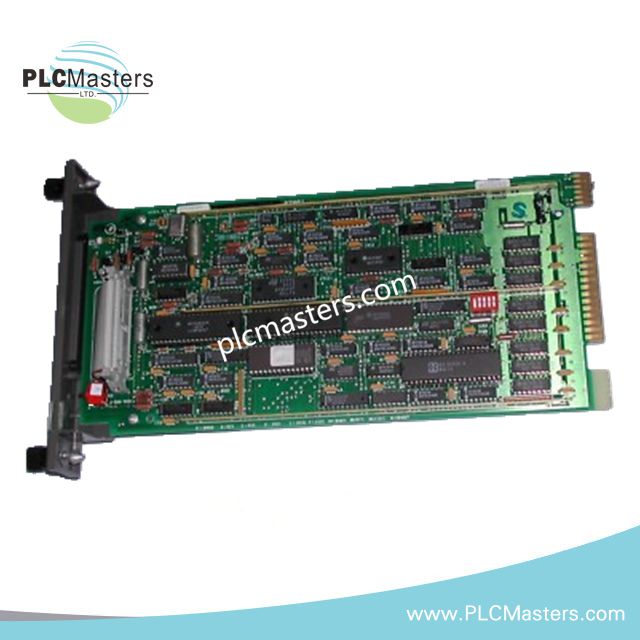

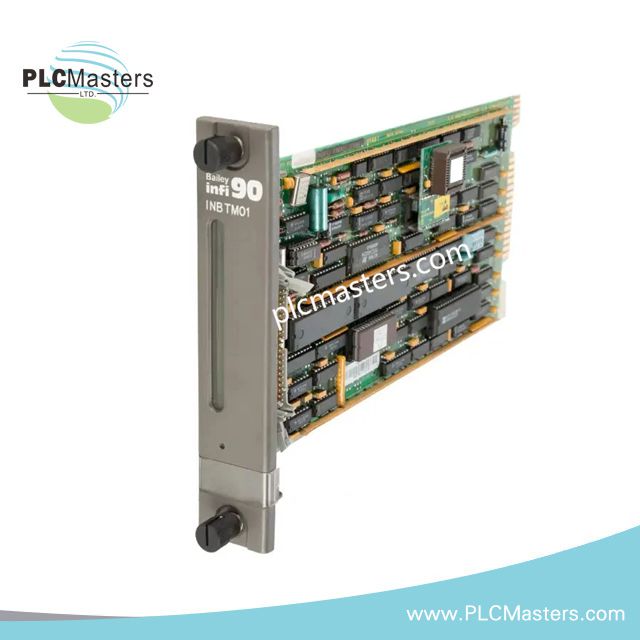

ABB INBTM01-Busabschlussmodul

Produktübersicht

Das ABB INBTM01 Busabschlussmodul ist für den Einsatz innerhalb der Architektur des verteilten Bailey-INFI-90-Steuerungssystems konzipiert. Dieses Modul stellt die elektrische Terminierung für den Infi-Net-Anlagenkommunikationsring bereit, gewährleistet einen stabilen Netzwerkbetrieb und verhindert Signalreflexionen entlang des Steuerungsbusses.

Eine ordnungsgemäße Terminierung ist entscheidend für die zuverlässige Hochgeschwindigkeitsdatenübertragung über den INFI-90-Kommunikations-Backbone. Das INBTM01 Modul übernimmt diese Aufgabe, indem es die Impedanz am Ende des Netzwerksegments anpasst. Dadurch bleibt die Signalqualität erhalten und Kommunikationsstörungen zwischen Controllern, E/A-Modulen und Netzwerkschnittstelleneinheiten werden verhindert.

Der ABB INBTM01 wird typischerweise an den vorgesehenen Endpunkten des Infi-Net-Busses in Symphony- oder älteren INFI-90-Schränken installiert und ermöglicht es dem verteilten System, auch in anspruchsvollen Industrieumgebungen eine deterministische Kommunikationsleistung aufrechtzuerhalten.

Technische Spezifikationen

Wesentliche Funktionseigenschaften

Stabilisierung des Bussignals
Das Modul terminiert die Infi-Net-Kommunikationsleitung mit der geeigneten Impedanz und minimiert so Signalreflexionen, die die Netzwerkkommunikation stören könnten.

Zuverlässiger Netzwerkbetrieb
Eine ordnungsgemäße Terminierung gewährleistet eine konsistente Kommunikation zwischen Systemcontrollern, E/A-Schnittstellenmodulen und Knoten des Anlagenrings.

Für den kontinuierlichen industriellen Einsatz konzipiert
Entwickelt für einen zuverlässigen Betrieb in Schaltschränken, die den in der Prozessindustrie typischen Vibrationen, Temperaturschwankungen und elektrischen Störungen ausgesetzt sind.

Kompatibilität mit der INFI-90-Infrastruktur
Vollständig kompatibel mit ABB-Bailey-Infi-Net-Kommunikationsmodulen und Racks, die in Symphony-Infi-90-Installationen verwendet werden.

Wartungsfreundliches Design
Das Modul ermöglicht eine schnelle Installation und einen schnellen Austausch, ohne Änderungen an der vorhandenen Netzwerkarchitektur zu erfordern.

Typische Einsatzumgebungen

Das ABB INBTM01 Modul wird häufig in Industrieanlagen eingesetzt, die ältere INFI-90- oder Symphony-Systeme betreiben, darunter:

Kraftwerke
Petrochemische Verarbeitungsanlagen
Öl- und Gasproduktionssysteme
Automatisierung von Wasseraufbereitungsanlagen
Steuerung großtechnischer Fertigungsprozesse

In diesen Umgebungen ist eine stabile Netzwerkkommunikation für koordinierte Steuerung und Echtzeitüberwachung von entscheidender Bedeutung.

Installationshinweise

Für einen ordnungsgemäßen Netzwerkbetrieb sollte an jedem physischen Ende des Infi-Net-Segments ein Busterminierungsmodul installiert werden. Eine falsche oder fehlende Terminierung kann zu Kommunikationsfehlern, instabiler Datenübertragung oder sporadisch auftretenden Netzwerkstörungen führen.

Beim Austausch älterer Module sollten Ingenieure die Kompatibilität mit der vorhandenen Rack-Konfiguration prüfen und sicherstellen, dass der Terminierungspunkt der Netzwerktopologie entspricht.

FAQ

Was ist der Hauptzweck des INBTM01-Moduls?
Es sorgt am Ende des Infi-Net-Busses für eine Impedanzanpassung, um Signalreflexionen zu beseitigen und die Kommunikationszuverlässigkeit aufrechtzuerhalten.

Wird das INBTM01 in modernen Systemen noch unterstützt?
Das Modul gehört zur älteren INFI 90-Produktlinie. Obwohl es in betriebenen Anlagen noch weit verbreitet ist, migrieren viele Einrichtungen schrittweise zu neueren ABB-Symphony-Plus-Plattformen.

Kann dieses Modul in jedem INFI 90-Rack installiert werden?
Ja. Solange das Rack für das Infi-Net-Kommunikationsnetzwerk konfiguriert ist, kann das Modul an der vorgesehenen Terminierungsposition installiert werden.

Was passiert, wenn die Busterminierung fehlt?
Ohne ordnungsgemäße Terminierung kann es auf dem Kommunikationsbus zu Signalreflexionen kommen, die Netzwerkfehler oder eine instabile Leistung des Steuerungssystems verursachen.
