ABB NTAI04 Analog Input Termination Unit
$258.00
$520.00
Beschreibung
Product Description

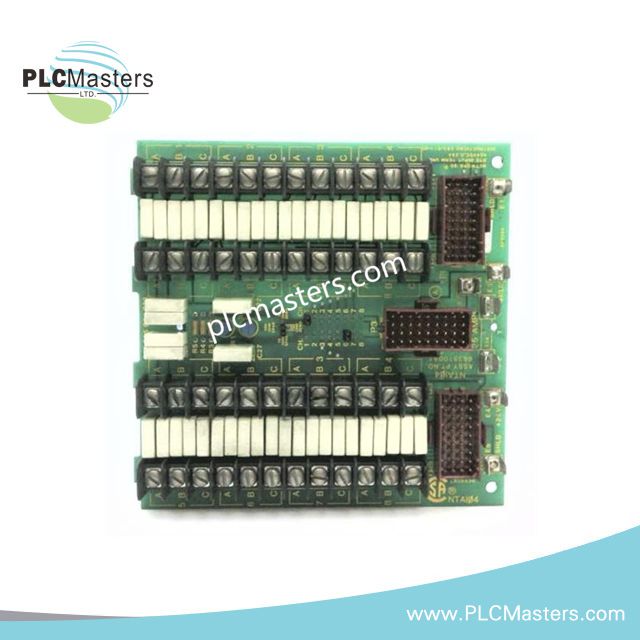

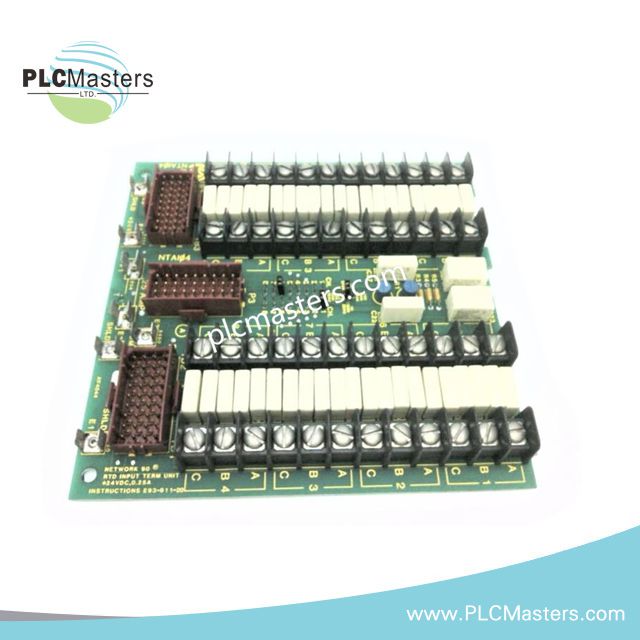

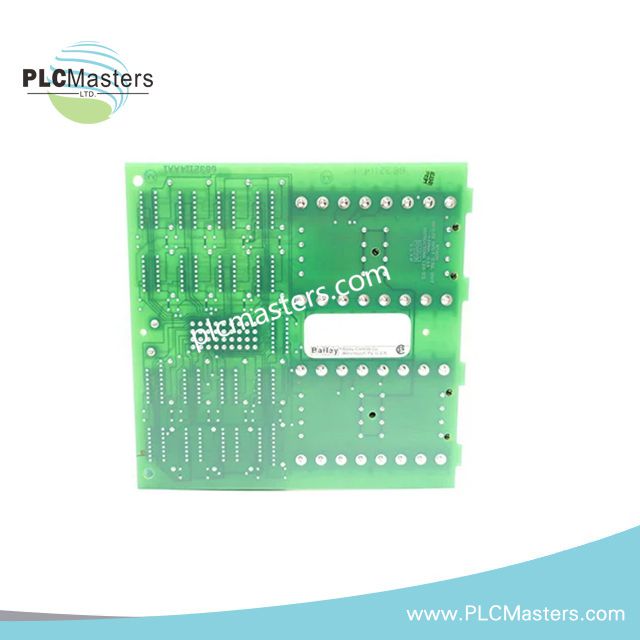

The ABB NTAI04 is a high-precision analog input termination unit designed for Bailey INFI 90 and Symphony Plus distributed control systems (DCS). It provides a robust interface for connecting field devices such as RTDs, thermocouples, and 4–20 mA or 0–10 V transmitters. The unit conditions and routes analog signals reliably to input modules like IMASI03 or IMASO11.
Built for industrial environments, NTAI04 ensures continuous operation, precise signal conversion, and flexible integration, supporting system expansion and multiple analog signal types.
Key Features
-
Accurate signal conditioning for reliable process monitoring
-
Supports 4–20 mA, 0–10 V, 0–5 V, RTD, and thermocouple inputs
-
Industrial-grade durability with IP20 protection
-
DIN rail or panel mounting for flexible installation
-
Compatible with both INFI 90 and Symphony Plus systems
-
Scalable design with up to 16 analog channels (depending on version)
Technical Specifications
| Specification | Details |
|---|---|
| Model | NTAI04 |
| Module Type | Analog Input Termination Unit |
| Input Channels | 8–16 channels (version dependent) |
| Supported Signals | 4–20 mA, 0–10 V, 0–5 V, RTD, Thermocouple |
| Input Impedance | 250 Ω (for current input) |
| Operating Voltage | 24 VDC ±20% |
| Current Consumption | 0.25 A |
| Dimensions | 78.7 × 215.9 × 233.7 mm |
| Weight | 1 lbs |
| Mounting | DIN rail / Panel mount |
| Protection Rating | IP20 |
| Operating Temperature | –20°C to +60°C |
| Storage Temperature | –20°C to +70°C |
| Humidity | 5%–95%, non-condensing |
Applications
Ideal for power generation, chemical processing, oil & gas, manufacturing, and water treatment industries where precise analog signal acquisition and reliable terminal interfacing are required.
FAQ
-
Q: What types of sensors can NTAI04 connect to?
A: Supports RTDs, thermocouples, 4–20 mA, and 0–10 V / 0–5 V analog signals. -
Q: How many channels does it support?
A: Standard is 8 channels; some versions support up to 16 channels. -
Q: Is it compatible with Symphony Plus systems?
A: Yes, fully compatible with ABB Symphony Plus and Bailey INFI 90 DCS.
