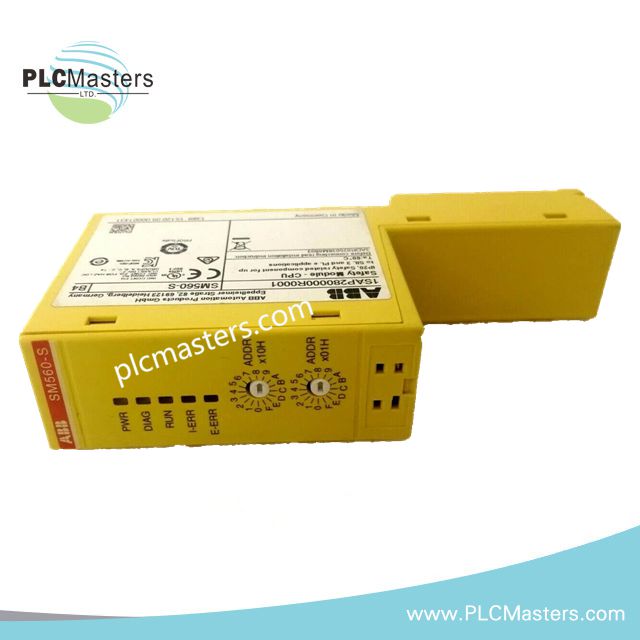

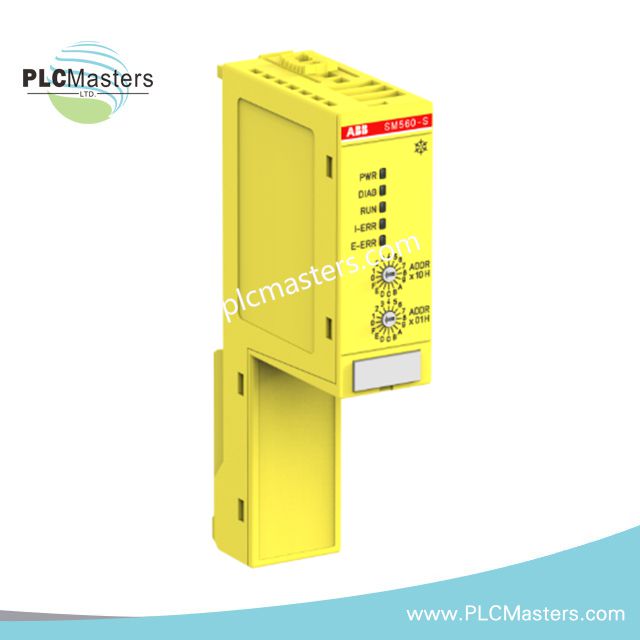

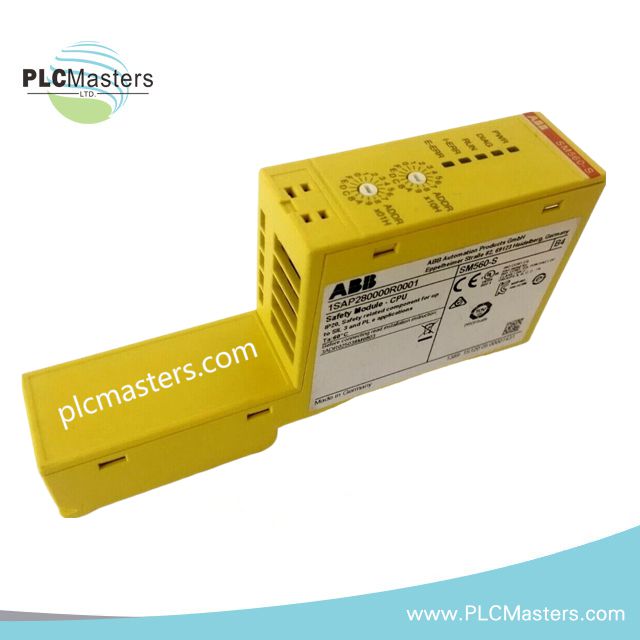

ABB SM560-S 1SAP280000R0001 AC500-Sicherheitsprozessormodul

Beschreibung

Das Sicherheitsprozessormodul ABB SM560-S bietet zuverlässige Steuerungsleistung für sicherheitskritische Automatisierungsaufgaben in der Energieerzeugung, der fortschrittlichen Fertigung und der Prozessindustrie. Diese Sicherheits-CPU bildet das Herzstück des AC500-S-Systems und verwaltet zertifizierte Sicherheitslogik mit konstanten Reaktionszeiten und einer robusten internen Diagnose. Darüber hinaus unterstützt ihre Architektur eine modulare Erweiterung, sodass Ingenieure Sicherheitsfunktionen skalieren können, ohne die gesamte Steuerungsplattform neu zu konzipieren. Das Modul bewältigt Anwendungen mit SIL-3-Einstufung bei stabiler Ausführung, und seine kompakte Größe vereinfacht Schaltschranklayouts bei begrenztem Platz.

Funktionale Highlights

Der SM560-S ermöglicht eine schnelle und deterministische Programmausführung, sodass Anwender komplexe Sicherheitsstrategien zuverlässig umsetzen können. Darüber hinaus gewährleistet die Unterstützung von PROFIsafe-Netzwerken eine nahtlose Integration zertifizierter Sicherheitsgeräte in verteilte Automatisierungsumgebungen. Ingenieure schätzen die langfristige Zuverlässigkeit des Moduls, während seine XC-Variante hohen Temperaturen und anspruchsvollen industriellen Bedingungen standhält. Dadurch erreichen Systementwickler eine höhere Verfügbarkeit und bessere Konformität bei gleichzeitig flexiblen Konfigurationsmöglichkeiten.

Technische Daten

Speicher

• Anwenderdatenspeicher: 2000 kB RAM

Leistung

• Verarbeitungszeit der Steuerung: 0.00005 ms

Sicherheit

• Sicherheitsintegritätslevel: SIL 3 (nach IEC 61508 zertifiziert)

• Schutzart: IP20

Mechanik

• Abmessungen: 62 mm Tiefe, 135 mm Höhe, 28 mm Breite

• Nettogewicht: 0.089 kg

Elektrik

• Stromversorgung: 24 V DC

Umgebung

• Betriebstemperatur: –25 °C bis +70 °C (Standard)

• XC-Variante: Erweiterte Temperaturbeständigkeit und Umweltverträglichkeit

Varianten

• SM560-S: Standard-Sicherheits-CPU mit SIL 3

• SM560-S-XC: Version für extreme Bedingungen

• SM560-S-FD-1: PROFIsafe-F-Device-Unterstützung für ein Netzwerk

• SM560-S-FD-4: PROFIsafe-F-Device-Unterstützung für bis zu vier Netzwerke

Typische Anwendungen

Dieses Modul eignet sich für Maschinensicherheit, Roboterschutz und Prozesssicherheitssysteme, in denen zertifizierte Sicherheitslogik den Schutz des Bedienpersonals verbessert. Darüber hinaus lässt es sich gut in Automatisierungsumgebungen elektrischer Umspannwerke integrieren, die eine konstante SIL-3-Leistung erfordern. Beispielsweise wählen OEMs den SM560-S bei der Entwicklung kompakter und zugleich äußerst zuverlässiger Sicherheitssteuerungen für verteilte Industrieanlagen.

Support & Wartung

Der SM560-S profitiert vom globalen Serviceökosystem von ABB, das Unterstützung über den gesamten Lebenszyklus, Firmware-Updates und Hilfestellung bei der Konfiguration bietet. Darüber hinaus verbessert seine Diagnose die Wartungsplanung und hilft Technikern, Probleme zu beheben, bevor sie die Produktion beeinträchtigen. Das Modul wird fabrikneu mit einer 12-monatigen Garantie geliefert, um einen planbaren langfristigen Betrieb sicherzustellen.

FAQ

F1: Welches Sicherheitsniveau unterstützt der ABB SM560-S?
Er unterstützt SIL 3 gemäß IEC 61508 und erfüllt anspruchsvolle industrielle Sicherheitsstandards.

F2: Kann dieses Modul in rauen Umgebungen betrieben werden?
Ja, die Variante SM560-S-XC bietet einen erweiterten Temperaturbereich und erweiterten Schutz für extreme Bedingungen.

F3: Unterstützt das Modul PROFIsafe-Netzwerke?
Ja, die Versionen FD-1 und FD-4 verfügen über eine zertifizierte F-Device-Funktionalität für die PROFIsafe-Kommunikation.

F4: Ist der SM560-S mit anderen AC500-Modulen kompatibel?
Er lässt sich nahtlos in die Sicherheits-I/O des AC500-S sowie in Standardkomponenten des AC500 integrieren.

F5: In welchen Branchen wird diese Sicherheits-CPU typischerweise eingesetzt?
Sie wird häufig in der Energieerzeugung, Robotik, Maschinensicherheit und fortschrittlichen Prozessautomatisierung eingesetzt.
