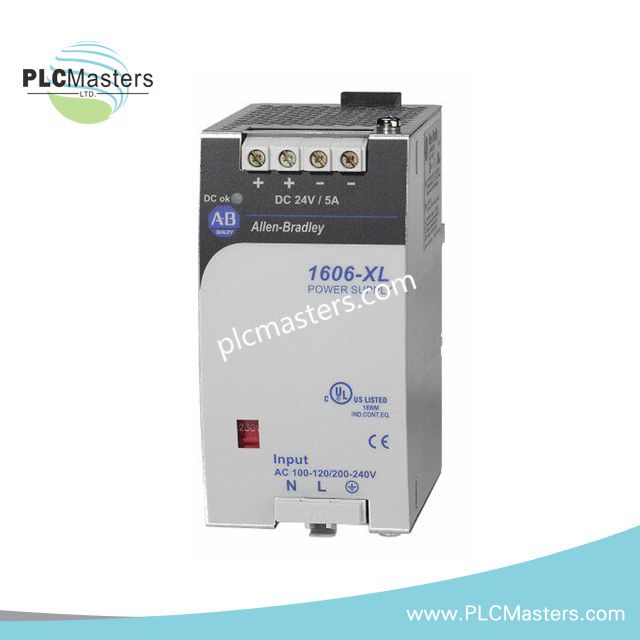

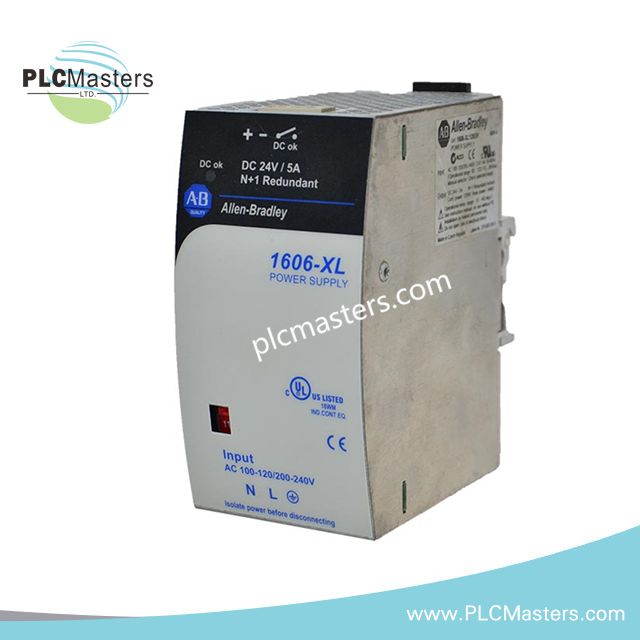

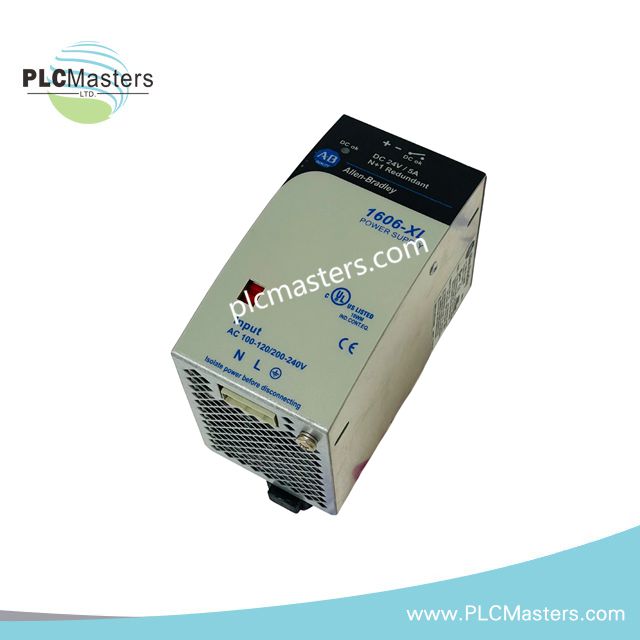

Allen-Bradley 1606-XL120DR 1606 XL Serie Schaltnetzteil

Das Allen-Bradley 1606-XL120DR dient als primäres 1606-XL120DR Schaltnetzteil, das zur Ausführung der 24 V DC Stromumwandlung und redundanzbereiten Stromverteilung über industrielle Steuerungsplattformen verwendet wird. Das Gerät wandelt AC- oder DC-Eingangsstrom in eine geregelte 24 V DC Ausgangsspannung mit integrierten Überwachungskontakten und N+1 Redundanzunterstützung um.

Suffix-Aufschlüsselung & Modellmatrix

Die verfügbare Dokumentation identifiziert 1606-XL120DR als feste Katalognummer innerhalb der Allen-Bradley 1606 XL Serie. Es ist keine offizielle Suffix-Aufschlüsselung oder Bestellmatrix angegeben.

Hardware-Spezifikationen

Firmware-Kompatibilität und Integration in industrielle Netzwerke

Der 1606-XL120DR ist als schrankmontiertes Stromumwandlungsgerät für SPS- und industrielle Steuerungsinstallationen konzipiert. Das Netzteil kann mit AC- oder DC-Eingangsquellen betrieben werden und unterstützt N+1 Redundanzarchitekturen durch integrierte Überwachungskontakte. Sein DC-OK Signal und RDY Relaiskontakt liefern Statusrückmeldungen an übergeordnete Steuerungssysteme und ermöglichen die Überwachung der Stromversorgung in deterministischen industriellen Netzwerken wie EtherNet/IP-basierten Automatisierungsumgebungen.

Häufig gestellte Fragen

F: Unterstützt der 1606-XL120DR den Parallelbetrieb für Redundanz?
A: Ja. Das Gerät ist für N+1 Redundanzanwendungen spezifiziert und enthält Überwachungskontakte zur Überwachung des Redundanzstatus.

F: Kann die Ausgangsspannung eingestellt werden?
A: Der Ausgang ist auf 24 V DC ausgelegt und kann innerhalb der vom Hersteller definierten Grenzen angepasst werden. Die Dokumentation gibt ca. 25,2 V DC im Leerlauf an.

F: Welche Statussignale stehen für Diagnosen zur Verfügung?
A: Das Netzteil bietet ein DC-OK Signal und einen RDY Relaiskontakt zur Überwachung des Stromstatus und zur Fehleranzeige.

Richtlinien für die Feldinstallation

• Installieren Sie das Netzteil vertikal in einem Schaltschrank, um den Konvektionskühlstrom aufrechtzuerhalten.

• Trennen Sie die DC-Ausgangsverdrahtung von Hochstrom-Motorleitern, um leitungsgebundene elektrische Störungen zu minimieren.

• Ziehen Sie die Feldverdrahtung entsprechend den Anschluss- und Leitergrößenspezifikationen fest.

• Überprüfen Sie die Auswahl der AC/DC-Eingangsspannung, bevor Sie das Gerät einschalten.

• Verwenden Sie für redundante Konfigurationen identische Ausgangsspannungseinstellungen bei allen parallelen Netzteilen.

• Halten Sie die Umgebungstemperatur im Schaltschrank innerhalb des angegebenen Betriebsbereichs.

• Schließen Sie Schutzleiter gemäß den örtlichen elektrischen Installationsvorschriften an.
