Allen-Bradley 1606-XL240DR 1606 XL Serie Redundante Stromversorgung
$123.00
$320.00
Beschreibung

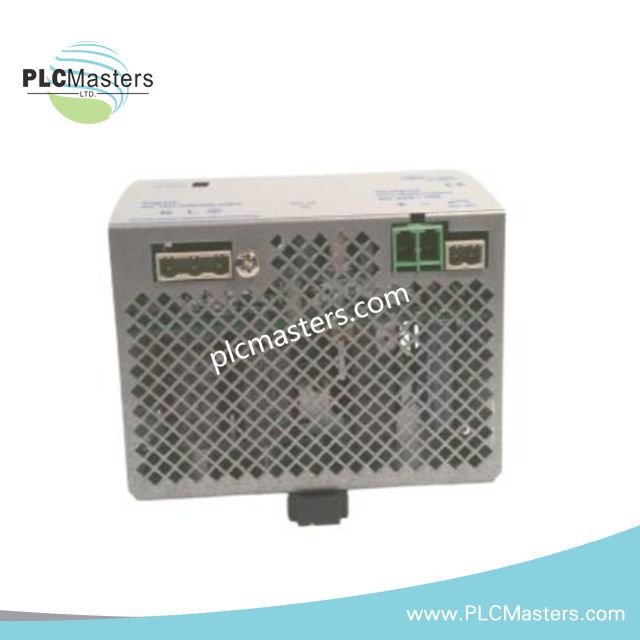

Allen-Bradley 1606-XL240DR 1606 XL Serie Redundante Stromversorgung
Konfiguriert für 24 V DC Stromverteilung und Redundanzüberwachung in industriellen Steuerungsnetzwerken, bietet die Allen-Bradley 1606-XL240DR (1606-XL240DR redundante Stromversorgung) eine direkte elektrische Ausführung mit N+1 Parallelfähigkeit und DIN-Schienenintegration.
Suffix-Aufschlüsselung & Modellmatrix
Die 1606-XL240DR ist eine feste Katalognummer innerhalb der Allen-Bradley 1606 XL Serie. Weitere Suffix-Variationen oder Modellmatrix-Details sind nicht dokumentiert.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XL240DR |
| Marke | Allen-Bradley |
| Gewicht | 2,30 lbs |
| Abmessungen | 124 × 120 × 102 mm |
| Betriebstemperatur | 0–60 °C |
| Leistungsaufnahme | Eingangsstrom bei Nennlast, < 3,0 A typisch bei 115 V AC |
| Produkttyp | Redundante DC-Stromversorgung |
| Serie | 1606 XL Serie |
| Eingangsspannung (AC) | 100–240 V AC, 47–63 Hz |
| Eingangsspannung (DC) | 210–375 V DC |
| Ausgangsspannung | 24 V DC nominal, einstellbar 24–28 V DC |
| Ausgangsstrom | 10 A Nennstrom |
| Ausgangsleistung | 240 W |
| Wirkungsgrad | ≥ 89 % |
| Haltezeit | ≥ 25 ms |
| Ripple-Spannung | ≤ 30 mVpp |
| Montage | DIN-35-Schiene |
| Schutz | Überlastschutz, Begrenzung des Einschaltstroms |
| IP-Schutzart | IP20 |
| Zertifizierungen | UL 508, IEC 60950, EN 60950, EN 50178, CE |
Integration in industrielle Steuerungen
Der 1606-XL240DR ist für die Integration in PLC- und verteilte Steuerungssystem-Racks konzipiert. Die interne Schaltung unterstützt Backplane-Bus-Kommunikationslizenzen und deterministische Profinet/EtherNet/IP-Netzwerkkompatibilität. Die I/O-Dichte kann skaliert werden, wenn mehrere Einheiten parallel installiert sind, um eine stabile DC-Spannungsversorgung unter variablen Lastbedingungen zu gewährleisten. Die Firmware-Flash-Kompatibilität ermöglicht Updates innerhalb der 1606 XL Serie, wenn sie an unterstützende Steuerungen angeschlossen sind.
Häufig gestellte Fragen
F: Kann der 1606-XL240DR in redundanten Konfigurationen verwendet werden?
A: Ja. Die Stromversorgung unterstützt N+1 Parallelbetrieb für Redundanz. Überwachungskontakte ermöglichen die Überwachung des Redundanzstatus.
F: Was sind die Anforderungen an die Eingangsspannung?
A: Die AC-Eingangsspannung liegt im Bereich von 100–240 V AC, 47–63 Hz. Die DC-Eingangsspannung liegt zwischen 210–375 V DC. Der Einschaltstrom ist auf maximal 30 A begrenzt.
F: Wie wird das thermische Management gehandhabt?
A: Das Gerät nutzt Konvektionskühlung. Sorgen Sie für ausreichende Luftzirkulation im Schaltschrank und vermeiden Sie die Blockierung der Belüftung um die DIN-Schiene.
Richtlinien für die Feldinstallation
-
Montieren Sie das Gerät auf Standard-DIN-35-Schienen in vertikaler Ausrichtung, um die Konvektionskühlung zu gewährleisten.
-
Halten Sie Abstand zwischen AC-Eingangsverdrahtung und empfindlichen DC-Ausgangsleitungen, um elektrische Störkopplungen zu minimieren.
-
Ziehen Sie alle Anschlüsse mit dem angegebenen Drehmoment für Leiterquerschnitte von 22–12 AWG fest.
-
Überprüfen Sie die Auswahl von AC/DC-Eingang vor dem Einschalten, um Schäden zu vermeiden.
-
Synchronisieren Sie bei redundanten Installationen die Ausgangsspannungs-Sollwerte aller Einheiten.
-
Stellen Sie eine Umgebungstemperatur von 0–60 °C sicher und vermeiden Sie direkte Hitzeeinwirkung.
-
Erden Sie den Schutzleiter gemäß industriellen Sicherheitsstandards.
