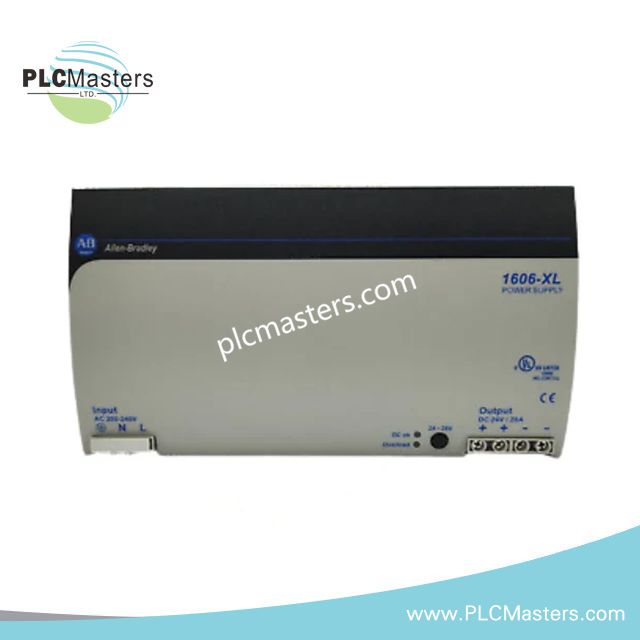

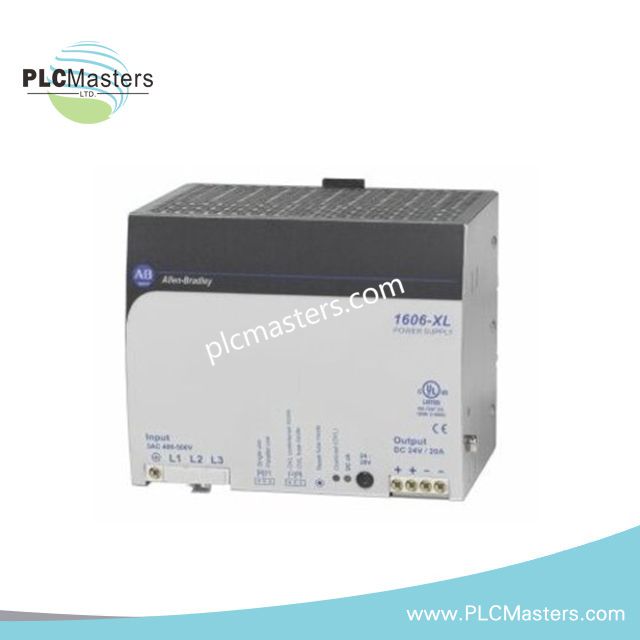

Allen-Bradley 1606-XL480E 1606 XL Serie geschaltetes Netzteil
$123.00
$320.00
Beschreibung
Allen-Bradley 1606-XL480E 1606 XL Serie Schaltnetzteil
Das Allen-Bradley 1606-XL480E, auch katalogisiert als das 1606-XL480E geregelte Schaltnetzteil, dient als dedizierte Hardwarekomponente für die 24–28 V DC Stromverteilung in industriellen Automatisierungs-Steuerungstafeln und unterstützt sowohl Dauer- als auch kurzfristige Spitzenlasten mit Redundanzfähigkeit.
Suffix-Aufschlüsselung & Modellmatrix
Das 1606-XL480E ist eine feste Modellnummer innerhalb der 1606 XL Serie. Für diese spezifische Einheit sind keine zusätzlichen Suffixe oder Variantenmatrix dokumentiert.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XL480E |
| Marke | Allen-Bradley |
| Gewicht | 3,31 lbs |
| Abmessungen | DIN-Schienenmontage, kompakte Bauform |
| Betriebstemperatur | 0–70 °C (Leistungsreduzierung über 60 °C) |
| Leistungsaufnahme | 20 A Dauerleistung bei nominal 24 V DC |
| Produkttyp | Geregeltes Schaltnetzteil |
| Serie | 1606 XL Serie |
| Eingangsspannung (AC) | 184–264 V AC, 47–63 Hz |
| Eingangsspannung (DC) | 250–400 V DC |
| Ausgangsspannung | Verstellbar 24–28 V DC (voreingestellt 24 V ±0,5%) |
| Ausgangsstrom | 20 A Dauer, 25 A kurzfristig |
| Ausgangsleistung | 480 W Dauer, 600 W kurzfristig |
| Wirkungsgrad | ~91% |
| Haltezeit | ≥ 20 ms |
| Welligkeit & Rauschen | <20 mVpp typisch, <40 mVpp bei 230 V AC, <100 mVpp bei 184 V AC |
| Kühlung | Konvektion |
| Schutz | Überlast, interne Sicherung, Transientenfilter (750 V / 1,3 ms) |
| Elektrolytkondensatoren | Langlebig, ausgelegt für +105 °C |
| Zertifizierungen | CE, UL 508, EN 60950, EN 50081-1 EMV-Konformität |
Integration in industrielle Steuerungen
Der 1606-XL480E unterstützt Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen und deterministischen Profinet/EtherNet/IP-Netzwerkbetrieb bei Integration in SPS- oder DCS-Racks. Die I/O-Dichte kann für Hochstromlasten über mehrere parallele Einheiten skaliert werden, und die Firmware-Flash-Kompatibilität gewährleistet kontrollierte Updates innerhalb der 1606 XL Serie.
Häufig gestellte Fragen
F: Können mehrere Einheiten parallel für Redundanz verbunden werden?
A: Ja. Der 1606-XL480E unterstützt den Parallelbetrieb zur Bereitstellung von N+1 Redundanz. Die Spannungseinstellungen sollten synchronisiert werden, um Stromungleichgewichte zu vermeiden.
F: Welche Schutzschaltungen sind implementiert?
A: Überlastschutz, interne Sicherung und ein 750 V / 1,3 ms Transientenfilter sind enthalten. Hohe Einschaltströme erfordern geeigneten upstream-Schutz (z. B. 10 A träge Sicherung).
F: Wie sollte die Leistungsreduzierung bei erhöhten Temperaturen angewendet werden?
A: Die Ausgangsleistung muss über 60 °C gemäß den thermischen Leistungsreduzierungskurven des Herstellers reduziert werden, um Kondensatorspannung und thermische Abschaltung zu vermeiden.
Feldinstallationsrichtlinien
-
Montage auf einer Standard-DIN-35-Schiene in vertikaler Ausrichtung für optimale Konvektionskühlung.
-
Abstand zwischen AC-Eingangsverdrahtung und empfindlichen DC-Ausgangsleitungen einhalten, um elektrische Störkopplung zu reduzieren.
-
Geeignete Leiterquerschnitte verwenden (empfohlen 22–12 AWG) und Klemmen gemäß Allen-Bradley-Spezifikationen anziehen.
-
Vor dem Einschalten die korrekte Eingangsspannung auswählen.
-
Für parallele Redundanz alle Ausgangsspannungsanpassungen angleichen, um eine ausgewogene Lastverteilung zu gewährleisten.
-
Temperaturen über 70 °C Umgebung vermeiden.
-
Schutzleiter gemäß industriellen Sicherheitsstandards erden.
