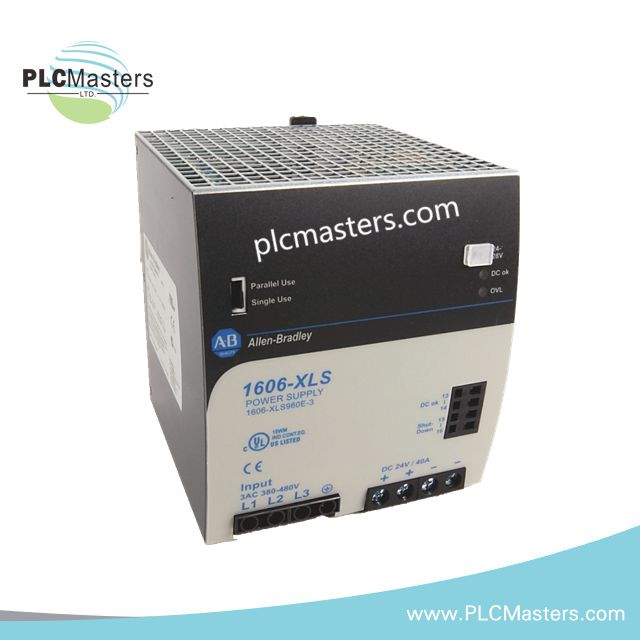

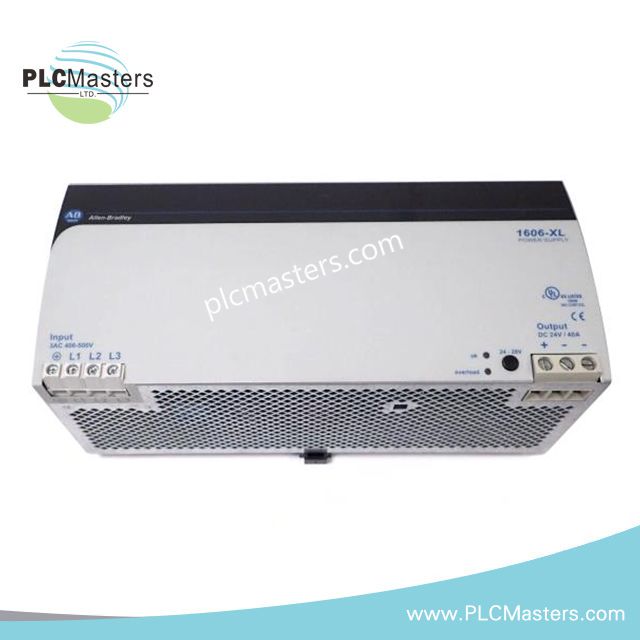

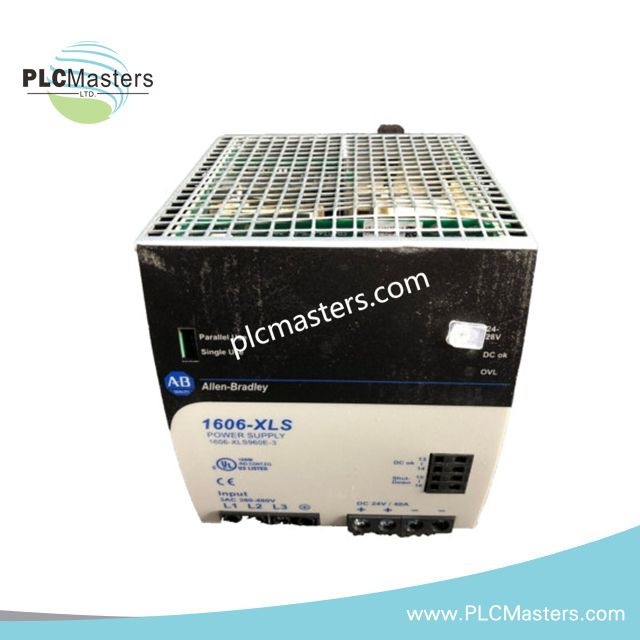

Allen-Bradley 1606-XL960E-3 1606 XL Serie geschaltetes Netzteil
$123.00
$320.00
Beschreibung
Allen-Bradley 1606-XL960E-3 1606 XL Serie Schaltnetzteil
Das Allen-Bradley 1606-XL960E-3, auch katalogisiert als das 1606-XL960E-3 Schaltnetzteil, dient als dedizierte Hardwarekomponente zur Stromversorgung mit 24–28 V DC in industriellen Automatisierungssteuerungsschränken und liefert kontinuierlich sowie kurzfristig hohe Ströme über dreiphasige Eingangssysteme.
Suffix-Aufschlüsselung & Modellmatrix
Das 1606-XL960E-3 ist eine feste Konfiguration innerhalb der 1606 XL Serie. Für dieses Gerät sind keine zusätzlichen Suffixe oder modularen Varianten angegeben. Es stellt ein eigenständiges, dreiphasiges Netzteil für die Montage auf DIN-Schiene oder Rückwand dar.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XL960E-3 |
| Marke | Allen-Bradley |
| Gewicht | 7,25 lbs |
| Abmessungen | DIN-Schienen- oder Rückwandmontage, kompakte Bauform |
| Betriebstemperatur | -25 bis +70 °C, Leistungsreduzierung 24 W/°C über 60 °C |
| Leistungsaufnahme | 960 W Dauerleistung, 1440 W Kurzzeitleistung (4 s) |
| Produkttyp | Standard-Netzteil |
| Serie | 1606 XL Serie |
| Eingangsspannung (AC) | 3AC 380–480 V, 50–60 Hz ±6% |
| Eingangsstrom | 1,65 / 1,35 A bei 3x400 / 480 V AC |
| AC Einschaltstrom | 4,5 A Spitze |
| Ausgangsspannung | Verstellbar 24–28 V DC, Nennwert 24 V |
| Ausgangsstrom | 34,3–40 A Dauer; 51,5–60 A Kurzzeit (4 s) |
| Ausgangsleistung | 960 W Dauer; 1440 W Kurzzeit (4 s) |
| Leistungsfaktor | 0,88 / 0,90 bei 3x400 / 480 V AC |
| Wirkungsgrad | 95,3 / 95,2 % bei 3x400 / 480 V AC |
| Überbrückungszeit | 25 / 25 ms bei 3x400 / 480 V AC |
| Kühlung | Konvektion |
| Schutz | Integrierte Eingangssicherungen, Überlastschutz |
| Zertifizierungen | CE, UL 508 Konformität |
Integration in industrielle Steuerungen
Das 1606-XL960E-3 unterstützt deterministische EtherNet/IP- und Profinet-Netzwerkintegration bei Installation in SPS- oder DCS-Umgebungen. Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen und I/O-Dichteskalierung ermöglichen mehreren parallelen Modulen die Lastteilung mit synchroner Spannungsanpassung. Firmware-Flash-Kompatibilität gewährleistet kontrollierte Updates ohne Unterbrechung des Systembetriebs.
Häufig gestellte Fragen
F: Kann dieses Modul parallel mit anderen Einheiten betrieben werden?
A: Ja. Mehrere 1606-XL960E-3 Einheiten können parallel betrieben werden, um N+1 Redundanz bereitzustellen. Die Spannungseinstellung sollte abgestimmt werden, um Stromungleichgewichte zu vermeiden.
F: Wie hoch ist die typische Überbrückungszeit und welche Bedeutung hat sie?
A: Das Modul bietet eine Überbrückungszeit von 25 ms bei nominalem Dreiphaseneingang, was kurze Unterbrechungen der AC-Versorgung ohne sofortigen Verlust der DC-Ausgangsspannung ermöglicht.
F: Wie sollte die Leistungsreduzierung bei hohen Umgebungstemperaturen angewendet werden?
A: Über 60 °C muss die Ausgangsleistung um 24 W pro °C reduziert werden, um thermische Belastungen zu vermeiden und die Lebensdauer der Kondensatoren zu sichern.
Feldinstallationsrichtlinien
-
Vertikal auf Standard-DIN-Schiene montieren oder mit ausreichender Belüftung an der Rückwand befestigen.
-
AC-Eingangs- und DC-Ausgangsverkabelung trennen, um elektrische Störungen zu minimieren.
-
Geeignete Leiterquerschnitte verwenden (empfohlen 12–22 AWG) und Klemmen gemäß Herstellervorgaben anziehen.
-
Eingangsspannung an Systemkonfiguration anpassen (380–480 V AC Dreiphasen).
-
Bei Parallelschaltung Ausgangsspannungen angleichen für ausgewogene Lastverteilung.
-
Umgebungstemperaturen über 70 °C vermeiden und Leistungsreduzierung beachten.
-
Schutzleiter gemäß industriellen Erdungsnormen anschließen.
