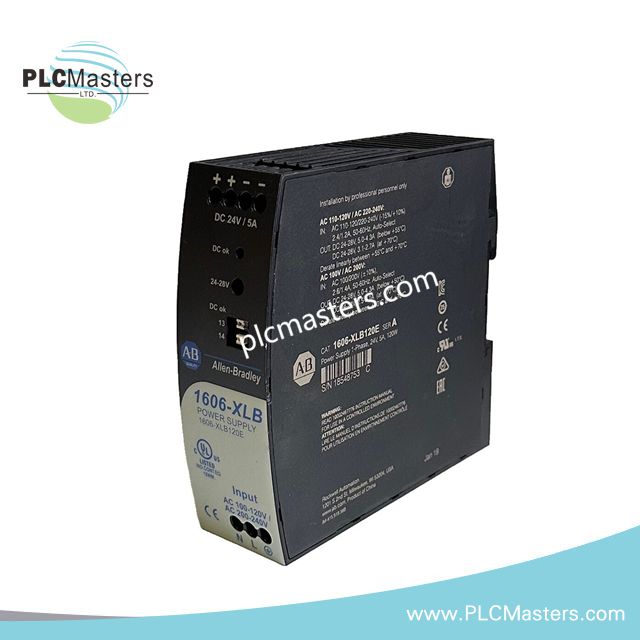

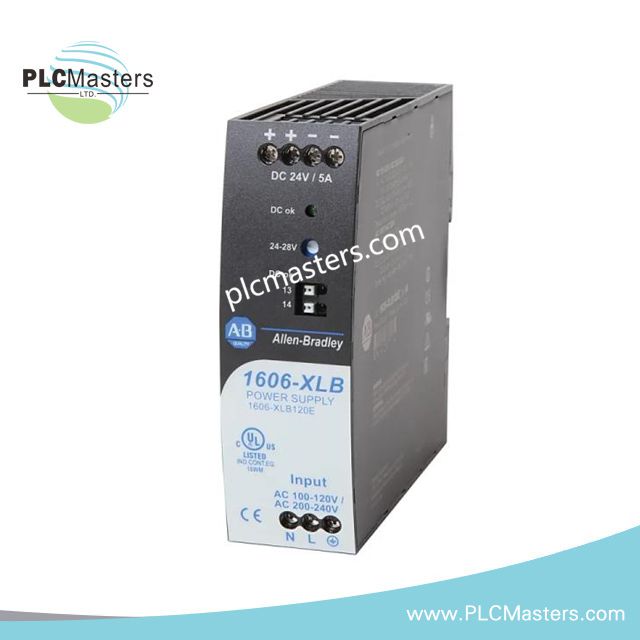

Allen-Bradley 1606-XLB120E 1606-XLB Serie Basis-Stromversorgung
$123.00
$320.00
Beschreibung
Allen-Bradley 1606-XLB120E 1606-XLB Serie Basis-Netzteil
Das Allen-Bradley 1606-XLB120E, auch katalogisiert als das 1606-XLB120E Basis-Netzteil, fungiert als dedizierte Hardwarekomponente für geregelte 24–28 V DC-Ausgabe in industriellen Automatisierungs-Steuerungstafeln und liefert 120 W Dauerleistung mit DIN-Schienenmontage.
Suffix-Aufschlüsselung & Modellmatrix
Das 1606-XLB120E ist ein festes Einphasenmodell innerhalb der 1606-XLB Serie. Für diese Konfiguration sind keine zusätzlichen Suffixe oder Varianten angegeben. Es stellt eine kompakte, leistungsschwache Option in der Allen-Bradley 1606-XL Basis-Produktlinie dar.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XLB120E |
| Marke | Allen-Bradley |
| Gewicht | 1,32 lbs |
| Abmessungen | 124 × 39 × 124 mm |
| Betriebstemperatur | 0–60 °C, Leistungsreduzierung über 50 °C |
| Leistungsaufnahme | 120 W Nennleistung |
| Produkttyp | Basis-Schaltnetzteil mit geregelter Ausgangsspannung |
| Serie | 1606-XLB Serie |
| Eingangsspannung | 85–132 V AC / 170–264 V AC (Einphasen) |
| Nennstrom | 1,7 A @120 V AC, 1,04 A @230 V AC |
| Anlaufstrom AC | 23 A @100 V AC, 27 A @120 V AC, 40 A @230 V AC |
| Ausgangsspannung | Verstellbar 24–28 V DC |
| Ausgangsstrom | 5 A @24 V DC, 4,3 A @28 V DC |
| Ausgangsleistung | 120 W Dauerleistung |
| Welligkeit & Rauschen | <100 mVpp |
| Überbrückungszeit | ≥ 20 ms |
| Wirkungsgrad | ~88 % typisch |
| Leistungsfaktor | 0,54 |
| Schutz | Überlast, Kurzschluss, interne Sicherung |
| Anzeigen | LED-Status |
| Zertifizierungen | UL 508, IEC 60950, EN 60950, EN 50178, CE-konform |
Integration in industrielle Steuerungen
Der 1606-XLB120E unterstützt Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen in Mehrmodul-Racks und erhält die I/O-Dichte-Skalierung für effizientes Schaltschrankdesign. Die Firmware-Flash-Kompatibilität gewährleistet kontrollierte Updates ohne Unterbrechung anderer Module im System.
Häufig gestellte Fragen
F: Kann der 1606-XLB120E parallel mit anderen Netzteilen montiert werden?
A: Ja, er kann für Redundanz gekoppelt werden. Stellen Sie eine Ausrichtung der Ausgangsspannung und geeigneten Schutzeinrichtungen für eine ausgewogene Lastverteilung sicher.
F: Wie lange ist die Überbrückungszeit bei AC-Unterbrechungen?
A: Das Gerät bietet eine Überbrückungszeit von ≥ 20 ms, ausreichend für kurze AC-Schwankungen ohne sofortigen Verlust der DC-Ausgabe.
F: Wie sollte das Modul bei hohen Umgebungstemperaturen gedrosselt werden?
A: Über 50 °C reduzieren Sie den Ausgangsstrom proportional, um Überhitzung zu vermeiden und die Betriebssicherheit zu gewährleisten.
Feldinstallationsrichtlinien
-
Montieren Sie das Gerät auf einer Standard-DIN-Schiene und achten Sie auf vertikale Ausrichtung für optimale Luftzirkulation.
-
Halten Sie Abstand zwischen Eingangs-AC-Verkabelung und Ausgangs-DC-Kabeln, um elektromagnetische Störungen zu minimieren.
-
Verwenden Sie Leiterquerschnitte gemäß Industriestandards und ziehen Sie Klemmen mit den vom Hersteller angegebenen Drehmomentwerten an.
-
Stellen Sie sicher, dass die Eingangsspannung der Systemversorgung entspricht (85–264 V AC Einphasen).
-
Vermeiden Sie Umgebungstemperaturen über 60 °C; bei über 50 °C Leistungsreduzierung anwenden.
-
Schließen Sie den Schutzleiter gemäß den örtlichen industriellen Erdungsanforderungen an.
-
Gewährleisten Sie ausreichende Belüftung in geschlossenen Schaltschränken, um Effizienz zu erhalten und thermische Belastungen zu vermeiden.
