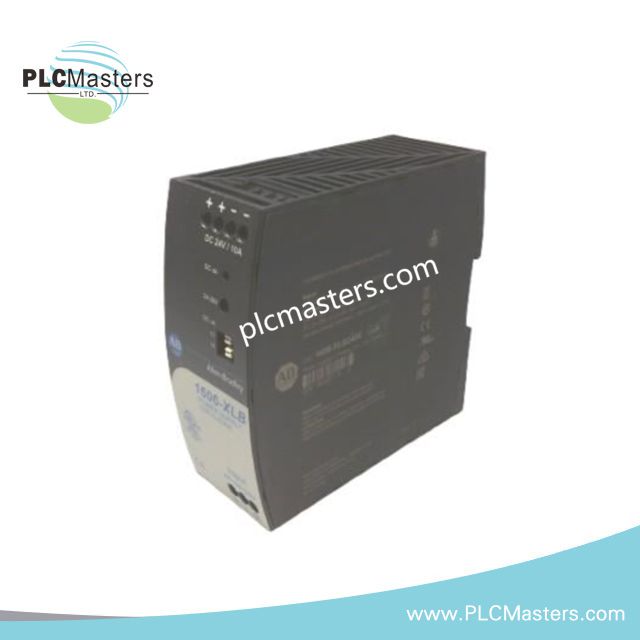

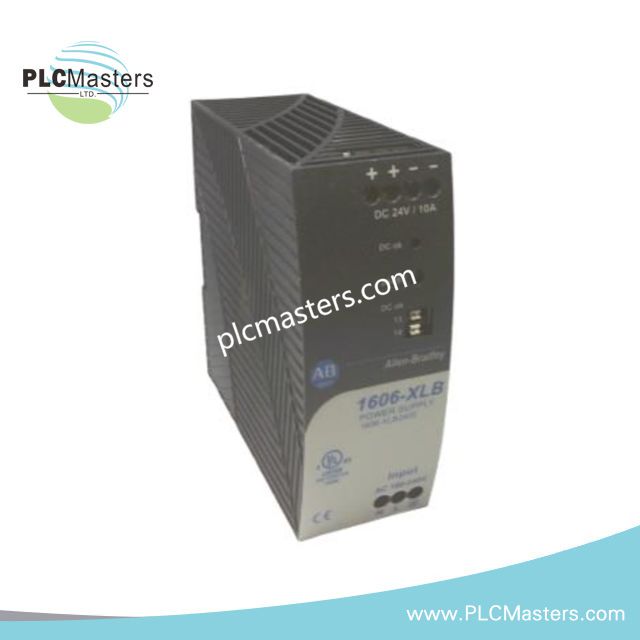

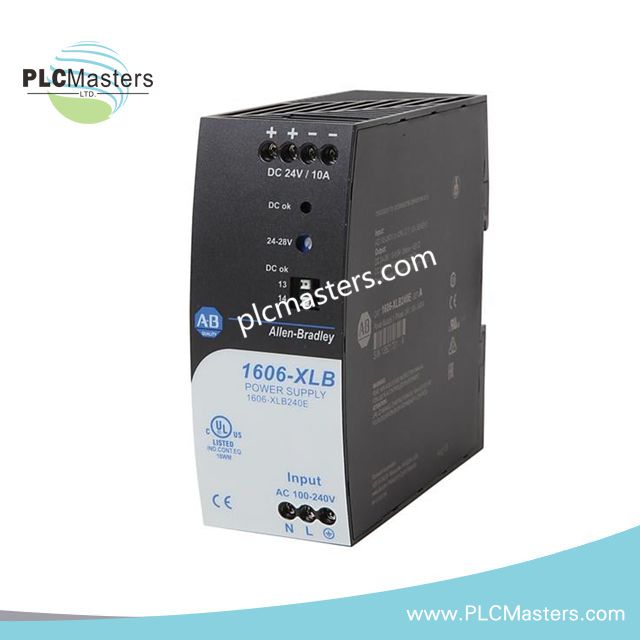

Allen-Bradley 1606-XLB240E 1606-XLB Serie Basis-Stromversorgung
$123.00
$320.00
Beschreibung
Allen-Bradley 1606-XLB240E 1606-XLB Serie Basis-Netzteil
Konfiguriert für geregelte 24–28 V DC-Ausgabe in Industrieautomationsschaltschränken, bietet das Allen-Bradley 1606-XLB240E (1606-XLB240E Basis-Netzteil) eine direkte elektrische Leistung von 240 W Dauerleistung durch DIN-Schienenmontage.
Suffix-Aufschlüsselung & Modellmatrix
Das 1606-XLB240E ist ein festes Einphasenmodell der 1606-XLB Serie. Für diese Konfiguration sind keine optionalen Suffixe oder Varianten dokumentiert. Es stellt die 240 W Ausgangsvariante der Basis-XL-Linie dar, die für kosteneffiziente Schaltschrankintegration ohne aktive Leistungsfaktorkorrektur ausgelegt ist.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XLB240E |
| Marke | Allen-Bradley |
| Gewicht | 1,98 lbs |
| Abmessungen | 124 × 65 × 124 mm, DIN-Schienenmontage |
| Betriebstemperatur | 0–60 °C, Leistungsreduzierung über 50 °C |
| Leistungsaufnahme | 240 W nominal |
| Produkttyp | Basis-Schaltnetzteil mit geregelter Ausgangsspannung |
| Serie | 1606-XLB Serie |
| Eingangsspannung | 85–132 V AC / 170–264 V AC (einphasig) |
| Nennstrom | 3,2 A @120 V AC, 1,9 A @230 V AC |
| AC-Einschaltstrom | 23 A @100 V AC, 27 A @120 V AC, 40 A @230 V AC |
| Ausgangsspannung | Verstellbar 24–28 V DC |
| Ausgangsstrom | 10 A @24 V DC, 8,6 A @28 V DC |
| Ausgangsleistung | 240 W Dauerleistung |
| Welligkeit & Rauschen | <100 mVpp |
| Haltezeit | ≥ 20 ms |
| Wirkungsgrad | ~88 % typisch |
| Leistungsfaktor | 0,54 |
| Schutz | Überlast, Kurzschluss, interne Sicherung |
| Anzeigen | LED-Status |
| Zertifizierungen | UL 508, IEC 60950, EN 60950, EN 50178, CE-konform |
Integration in industrielle Steuerungen
Der 1606-XLB240E unterstützt Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen für Mehrmodul-Rack-Konfigurationen. Sein Design ermöglicht die Skalierung der I/O-Dichte innerhalb von Steuerungspanels bei gleichzeitiger Firmware-Flash-Kompatibilität für systemweite Updates.
Häufig gestellte Fragen
F: Wird Hot-Swap für den 1606-XLB240E unterstützt?
A: Hot-Swap wird nicht empfohlen; trennen Sie vor dem Modulwechsel die Stromversorgung, um Einschaltstromschäden zu vermeiden.
F: Welcher Schutzkreis ist bei hohen Einschaltströmen erforderlich?
A: Verwenden Sie träge Sicherungen, die über dem Nennstrom des AC-Eingangs liegen, um Spitzenströme ohne Auslösung zu bewältigen.
F: Wie sollte die thermische Leistungsreduzierung über 50 °C angewendet werden?
A: Reduzieren Sie den Ausgangsstrom proportional, um thermische Grenzwerte einzuhalten und interne Bauteilbelastungen zu vermeiden.
Richtlinien für die Feldinstallation
-
Montieren Sie das Gerät auf einer Standard-DIN-Schiene und sorgen Sie für vertikale Ausrichtung für eine ordnungsgemäße Luftzirkulation.
-
Halten Sie Abstand zwischen AC-Eingangsverdrahtung und DC-Ausgangskabeln, um elektromagnetische Störungen zu minimieren.
-
Verwenden Sie Leiterquerschnitte gemäß Industriestandards und ziehen Sie Klemmen mit dem vorgeschriebenen Drehmoment an.
-
Überprüfen Sie, dass der AC-Eingang der Systemversorgung (85–264 V AC einphasig) entspricht.
-
Vermeiden Sie Umgebungstemperaturen über 60 °C; bei über 50 °C Leistungsreduzierung anwenden.
-
Schließen Sie den Schutzleiter gemäß den örtlichen Erdungsvorschriften an.
-
Stellen Sie eine ausreichende Belüftung des Schaltschranks sicher, um Effizienz und Lebensdauer der Bauteile zu erhalten.
