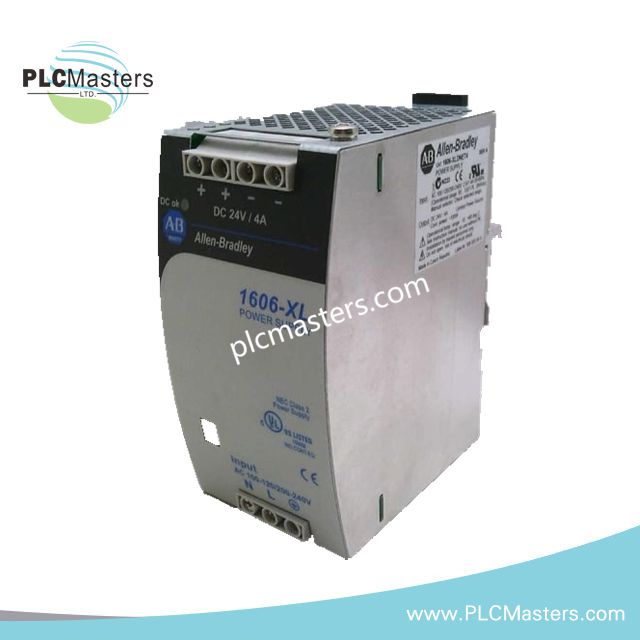

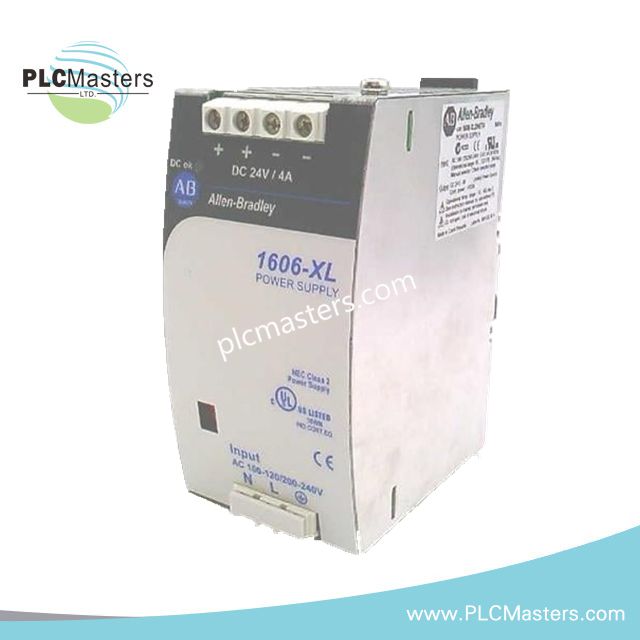

Allen-Bradley 1606-XLDNET4 1606-XLD Serie DeviceNet Stromversorgung
$123.00
$320.00
Beschreibung
Allen-Bradley 1606-XLDNET4 1606-XLD Serie DeviceNet Stromversorgung
Konfiguriert zur Stromversorgung von DeviceNet-Netzwerken in Industrieautomationsschaltschränken, liefert die Allen-Bradley 1606-XLDNET4 (1606-XLDNET4 DeviceNet-Stromversorgung) direkt 24 V DC bei 4 A über eine DIN-Schienenmontage.
Suffix-Aufschlüsselung & Modellmatrix
Das 1606-XLDNET4 ist ein fest ausgelegtes DeviceNet-Modul der 1606-XLD Serie. Es sind keine weiteren Suffixe oder Varianten dokumentiert. Es repräsentiert die 91 W Ausgangskonfiguration für ältere DeviceNet-Installationen, die nun offiziell eingestellt ist.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XLDNET4 |
| Marke | Allen-Bradley |
| Gewicht | 1,30 lbs |
| Abmessungen | DIN-Schienenmontage, kompakte Bauform |
| Betriebstemperatur | –10 bis +70 °C, Leistungsreduzierung über 60 °C |
| Leistungsaufnahme | 91 W Nennleistung |
| Produkttyp | DeviceNet geschaltetes, geregeltes Netzteil |
| Serie | 1606-XLD Serie |
| Eingangsspannung AC | 100–120 V AC / 200–240 V AC, 47–63 Hz, umschaltbar |
| Eingangsspannung DC | 210–375 V DC |
| Eingangsstrom | <2,0 A @115 V AC, <1,1 A @230 V AC |
| Einschaltstrom | <15 A @264 V AC, Kaltstart |
| Ausgangsspannung | 24 V DC (+5% / –1%), einstellbar |
| Ausgangsstrom | 4 A Dauerlast |
| Wirkungsgrad | ~88% @230 V AC, Volllast |
| Ripple & Rauschen | <100 mV typisch |
| Haltezeit | >20 ms @196 V AC, 24 V/4 A Last |
| Überspannungsschutz | Resistent gegen Überspannungen gemäß VDE 0160 / W2 (750 V / 1,3 ms) |
| Kühlung | Konvektion |
| Zertifizierungen | CE, UL, EN 60950, EN 50081-1 EMV-Konformität |
| Spezialbewertung | NEC Klasse 2 Begrenzte Stromquelle (100 VA) |
Integration in die industrielle Steuerung
Der 1606-XLDNET4 unterstützt Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen in Kombination mit anderen 1606-XLD Modulen. Seine Architektur ermöglicht eine deterministische Netzstabilität für DeviceNet-Segmente und gewährleistet Firmware-Flash-Kompatibilität mit älteren Steuergeräten.
Häufig gestellte Fragen
F: Kann der 1606-XLDNET4 gleichzeitig mit AC und DC betrieben werden?
A: Nein. Der Eingangsmodus muss entweder AC oder DC sein. Eine Mischung der Eingänge kann interne Schaltkreise beschädigen.
F: Wie wird eine Überlast behandelt?
A: Das Modul hält die kontinuierliche Stromversorgung aufrecht, ohne abzuschalten, innerhalb der NEC Klasse 2 Beschränkungen.
F: Welche Leistungsreduzierung ist bei erhöhten Temperaturen erforderlich?
A: Der Ausgangsstrom sollte oberhalb von 60 °C proportional reduziert werden, um die thermischen Vorgaben einzuhalten.
Richtlinien für die Feldinstallation
-
Sicher auf einer Standard-DIN-Schiene in vertikaler Ausrichtung montieren, um Konvektionskühlung zu ermöglichen.
-
AC/DC-Eingangsverdrahtung von DC-Ausgangs- und Netzwerkkabeln trennen, um EMV-Störungen zu minimieren.
-
Verwenden Sie den passenden Drahtquerschnitt gemäß Industriestandards und ziehen Sie die Klemmen mit dem vorgeschriebenen Drehmoment an.
-
Überprüfen Sie vor dem Einschalten, ob der Eingangsspannungsbereich mit der AC- oder DC-Versorgung übereinstimmt.
-
Stellen Sie sicher, dass die Umgebungstemperatur 70 °C nicht überschreitet; bei über 60 °C Leistungsreduzierung anwenden.
-
Schutzleiter gemäß lokalen Industrie-Vorschriften erden.
-
Vermeiden Sie nach Möglichkeit lange, ungeschirmte Kabelstrecken, um EMV-Konformität zu gewährleisten.
