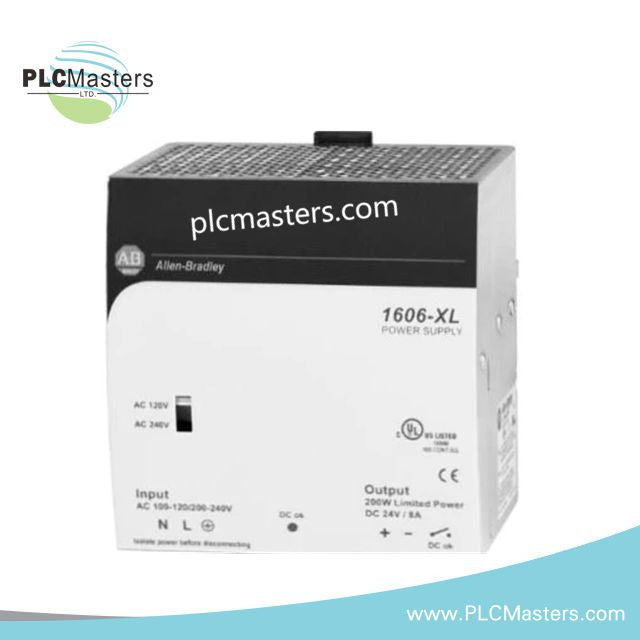

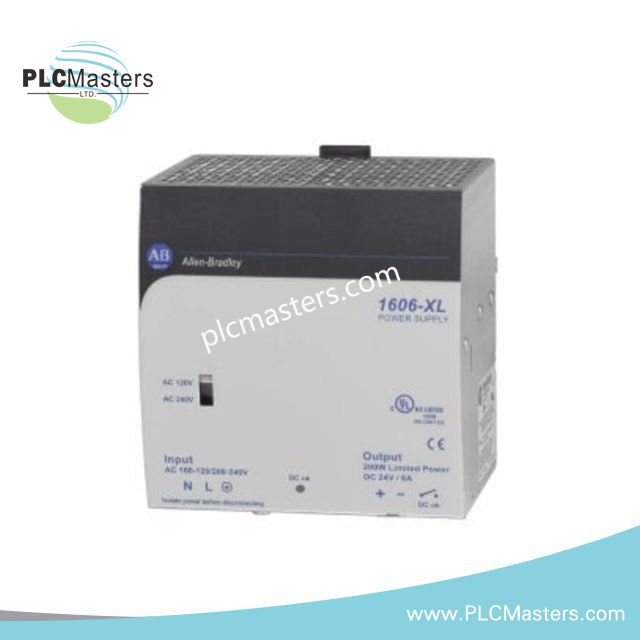

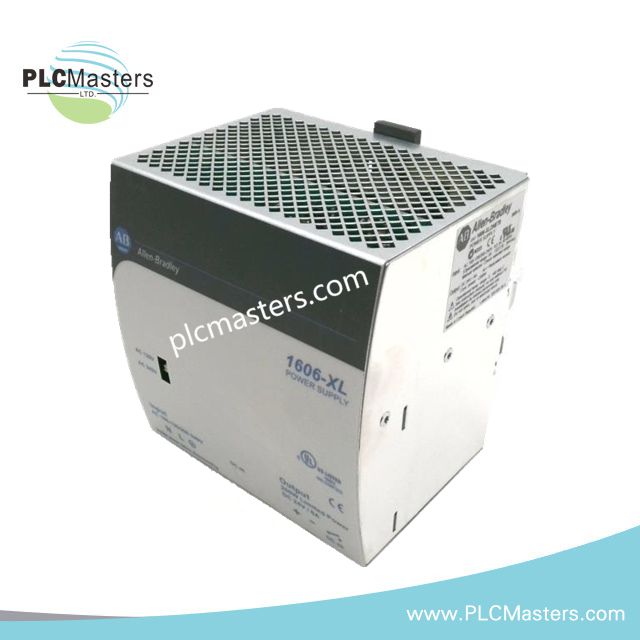

Allen-Bradley 1606-XLDNET8 1606-XLD Serie DeviceNet Stromversorgung
$123.00
$320.00
Beschreibung
Allen-Bradley 1606-XLDNET8 1606-XLD Serie DeviceNet Stromversorgung
Konfiguriert zur stabilen Versorgung von DeviceNet-Netzwerken mit 24 V DC liefert die Allen-Bradley 1606-XLDNET8 (1606-XLDNET8 DeviceNet-Stromversorgung) eine kontinuierliche Ausgangsleistung von 8 A über eine DIN-Schienenmontage.
Suffix-Aufschlüsselung & Modellmatrix
Die 1606-XLDNET8 ist ein Modul mit festem Ausgang in der 1606-XLD DeviceNet-Serie. Weitere Suffixe oder Varianten sind nicht dokumentiert. Es liefert 192 W geregelte Leistung für größere DeviceNet-Netzwerke und ist inzwischen offiziell eingestellt.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1606-XLDNET8 |
| Marke | Allen-Bradley |
| Gewicht | 1,81 lbs |
| Abmessungen | DIN-Schienenmontage, kompakte Bauform |
| Betriebstemperatur | –10 bis +70 °C, Leistungsreduzierung über 60 °C |
| Leistungsaufnahme | 192 W nominal |
| Produkttyp | DeviceNet Schaltnetzteil mit geregelter Ausgangsspannung |
| Serie | 1606-XLD Serie |
| Eingangsspannung AC | 100–120 V AC / 200–240 V AC, 47–63 Hz, umschaltbar |
| Eingangsspannung DC | 210–375 V DC |
| Eingangsstrom | <4,0 A @115 V AC, <2,2 A @230 V AC |
| Einschaltstrom | <30 A @264 V AC, Kaltstart |
| Ausgangsspannung | 24 V DC (+5% / –1%), einstellbar |
| Ausgangsstrom | 8 A Dauerlast |
| Wirkungsgrad | ~88% @230 V AC, Volllast |
| Ripple & Rauschen | <100 mV typisch |
| Haltezeit | >20 ms @196 V AC, 24 V/8 A Last |
| Überspannungsschutz | Resistent gegen Überspannungen gemäß VDE 0160 / W2 (750 V / 1,3 ms) |
| Kühlung | Konvektion |
| Zertifizierungen | CE, UL, EN 60950, EN 50081-1 EMV-Konformität |
| Spezielle Bewertung | NEC Klasse 2 Begrenzte Stromquelle (200 VA) |
Integration in industrielle Steuerungen
Der 1606-XLDNET8 unterstützt Backplane-Bus-Kommunikationslizenzen für 1606-XLD-Module und gewährleistet deterministisches DeviceNet-Netzwerkverhalten. Die Firmware-Flash-Kompatibilität sichert die Abstimmung mit älteren Allen-Bradley DeviceNet-Steuerungen.
Häufig gestellte Fragen
F: Kann der 1606-XLDNET8 im laufenden Betrieb auf der DIN-Schiene getauscht werden?
A: Ein Hot-Swap wird nicht empfohlen. Die Eingangstrennung sollte überprüft und das Modul vor der Installation ausgeschaltet werden.
F: Wie reagiert das Modul bei Überlast?
A: Es liefert kontinuierlich Strom ohne Abschaltung und hält dabei die NEC Klasse 2 Beschränkungen ein.
F: Welche Vorsichtsmaßnahmen sind bei hohen Temperaturen zu beachten?
A: Der Ausgangsstrom muss über 60 °C reduziert werden, um thermische Belastungen zu vermeiden und die Wirksamkeit der Konvektionskühlung zu gewährleisten.
Richtlinien für die Feldinstallation
-
Montieren Sie das Modul sicher auf einer Standard-DIN-Schiene mit vertikaler Ausrichtung für optimale Konvektionskühlung.
-
Halten Sie eine physikalische Trennung zwischen AC/DC-Eingangsverdrahtung und DeviceNet-Kabeln ein, um EMI zu minimieren.
-
Verwenden Sie industrielle Kabelquerschnitte und ziehen Sie die Anschlüsse gemäß Drehmomentvorgaben an.
-
Stellen Sie sicher, dass die Eingangsspannung auf AC- oder DC-Betrieb eingestellt ist, bevor Sie das Gerät einschalten.
-
Die Umgebungstemperatur sollte 70 °C nicht überschreiten; bei über 60 °C ist eine Leistungsreduzierung vorzunehmen.
-
Erden Sie das Gehäuse des Moduls gemäß industriellen Sicherheitsstandards.
-
Vermeiden Sie lange, ungeschirmte Kabelstrecken, um EMV-Konformität zu gewährleisten.
