Allen-Bradley 1606-XLP100E Schaltnetzteil

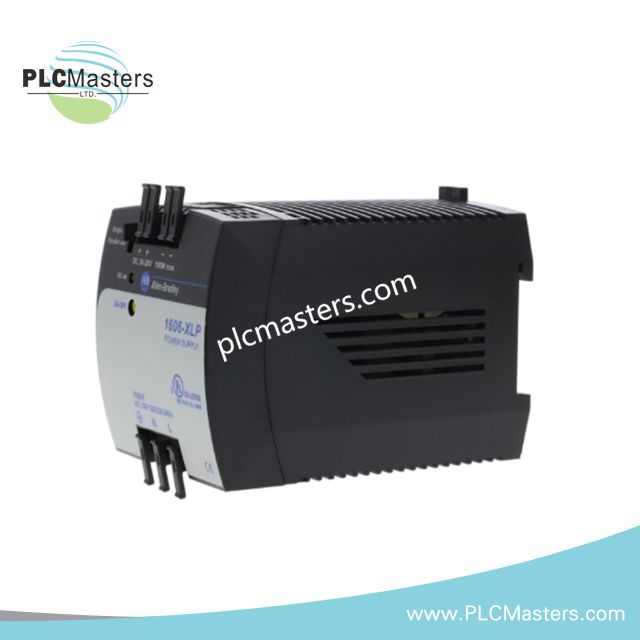

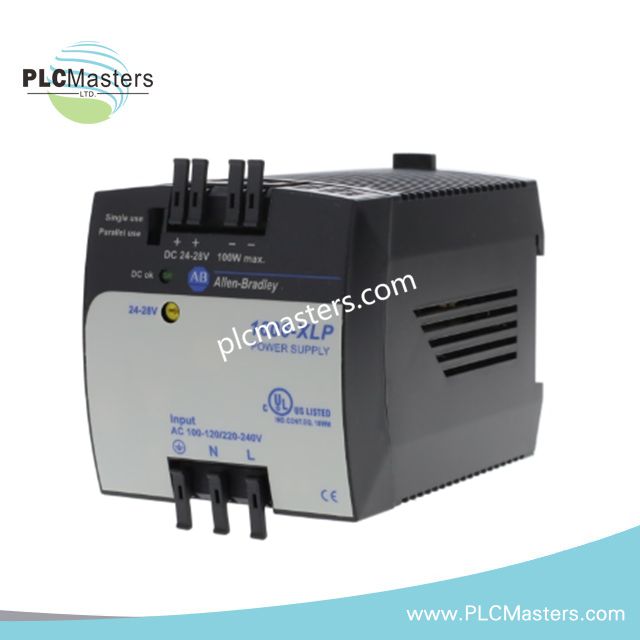

Das Allen-Bradley 1606-XLP100E dient als primäres 1606-XLP100E Schaltnetzteil, das zur AC-zu-DC-Stromumwandlung in den Bulletin 1606-XLP Plattformen verwendet wird. Das Modul akzeptiert einen Eingang von 100-240 VAC und liefert eine einstellbare Ausgangsspannung von 24-28 VDC für die Stromverteilung im Steuerungssystem.

Suffix-Aufschlüsselung & Modellmatrix

Die bereitgestellte Dokumentation identifiziert 1606-XLP100E als feste Katalognummer innerhalb der 1606-XLP Compact Power Series. Es ist keine offizielle Suffix-Matrix oder konfigurierbare Bestellstruktur angegeben.

Hardware-Spezifikationen

Firmware-Kompatibilität und Parallelbetrieb

Der 1606-XLP100E unterstützt den Parallelbetrieb durch Jumper-Auswahl, wodurch mehrere Netzteile den Laststrom innerhalb eines Schaltschrankes teilen können. In PLC-basierten Architekturen ermöglicht diese Anordnung die Erweiterung der I/O-Dichte bei gleichzeitiger Stabilisierung der DC-Bus-Spannung. Die Kompatibilität mit standardisierten industriellen Steuerstromverteilungssystemen erlaubt die Integration neben Prozessoren, Kommunikationsmodulen und Feldschnittstellen-Hardware, die eine geregelte 24 VDC-Versorgung benötigen.

Häufig gestellte Fragen (FAQ)

F: Kann der 1606-XLP100E parallel mit einem anderen Netzteil betrieben werden?
A: Ja. Das Modul verfügt über einen per Jumper wählbaren Betriebsmodus für Einzel- oder Parallelbetrieb.

F: Welcher Ausgangsspannungsbereich ist verfügbar?
A: Die Ausgangsspannung ist von 24 VDC bis 28 VDC einstellbar.

F: Welche Feldverdrahtungsoptionen werden unterstützt?
A: Das Netzteil ist mit Schraubklemmen und Federklemmen für elektrische Anschlüsse ausgestattet.

Richtlinien für die Feldinstallation

• Überprüfen Sie die ankommende AC-Versorgungsspannung, bevor Sie das Modul einschalten.

• Montieren Sie das Netzteil mit ausreichendem Freiraum für natürliche Luftzirkulation.

• Schließen Sie den Schutzleiter gemäß den örtlichen elektrischen Vorschriften und den Erdungspraktiken des Schranks an.

• Trennen Sie AC-Eingangsleiter von Niederspannungs-Signal- und Kommunikationskabeln.

• Beim Parallelbetrieb sorgen Sie für identische Kabellängen und Leiterquerschnitte zwischen den verbundenen Netzteilen.

• Bestätigen Sie die Ausgangsspannungseinstellung, bevor Sie PLC-, HMI-, Kommunikations- oder I/O-Geräte anschließen.

• Überprüfen Sie die Klemmverbindungen während der Inbetriebnahme und bei geplanten Wartungsintervallen auf festen Sitz.
