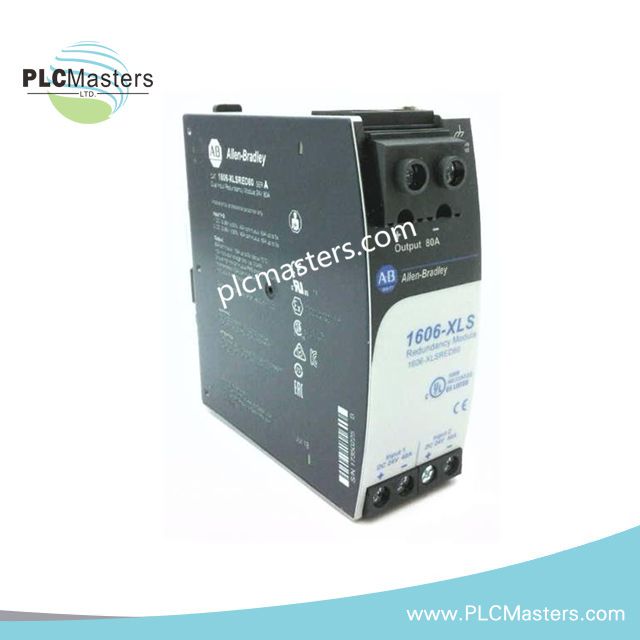

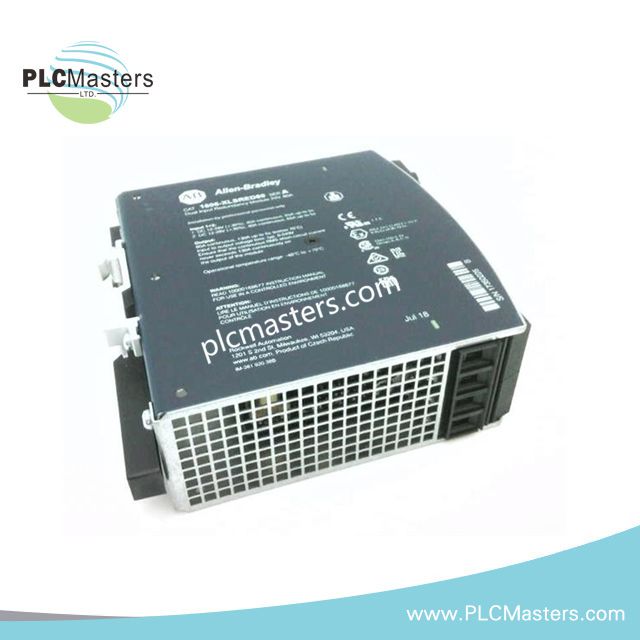

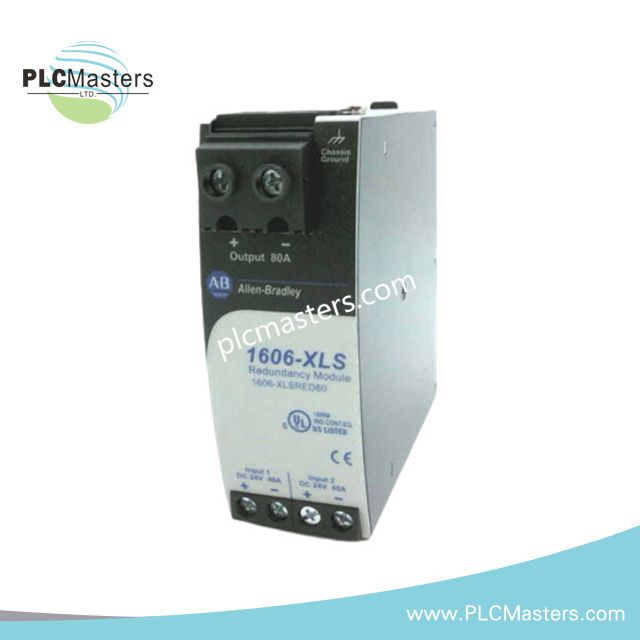

Allen-Bradley 1606-XLSRED80 Redundanzmodul

Das Allen-Bradley 1606-XLSRED80 dient als primäres 1606-XLSRED80 Redundanzmodul zur Ausführung der redundanten 24 VDC bis 56 VDC Strompfad-Entkopplung über die Bulletin 1606 XLS Stromverteilungsplattformen. Das Modul bietet dualen Eingang und einen Ausgang mit Stromredundanz unter Verwendung von MOSFET-basierter Isolierungstechnologie, die eine unterbrechungsfreie Lastversorgung bei Ausfall einzelner Stromquellen ermöglicht.

Suffix-Aufschlüsselung & Modellmatrix

Die bereitgestellte Dokumentation identifiziert 1606-XLSRED80 als feste Katalognummer innerhalb der Bulletin 1606 XLS-Familie. Eine offizielle Aufschlüsselung der Suffixe oder Bestellmatrix ist in den vorliegenden Daten nicht angegeben.

Hardware-Spezifikationen

Firmware-Flash-Kompatibilität und Stromarchitektur

Das 1606-XLSRED80 ist als Hardware-Redundanzkomponente konzipiert und erfordert kein Firmware-Flashen oder eine Softwarekonfiguration vor Ort. Die Steuerung des Strompfads erfolgt über MOSFET-basierte elektronische Entkopplungsschaltungen.

In Kombination mit den Netzteilen Bulletin 1606 XLS unterstützt das Modul 1+1- und N+1-Redundanzarchitekturen. Zwei Stromquellen bleiben elektrisch isoliert, während sie einen gemeinsamen Ausgangsbetrieb versorgen. Wenn eine Quelle Unterspannung oder einen vollständigen Ausfall der Ausgangsspannung erfährt, versorgt die verbleibende Quelle weiterhin den Laststrom ohne mechanische Umschaltvorgänge.

Der geringe Spannungsabfall über die MOSFET-Stufe reduziert die Wärmeentwicklung im Schaltschrank im Vergleich zu herkömmlichen redundanten Modulen mit Dioden und ermöglicht eine höhere nutzbare Ausgangsspannung an den Lastanschlüssen.

Häufig gestellte Fragen

F: Unterstützt das 1606-XLSRED80 den Heißaustausch eines ausgefallenen Netzteils?
A: Ja. Das Modul ist für redundante Stromversorgungsarchitekturen ausgelegt, die den Austausch eines ausgefallenen Netzteils ermöglichen, während das verbleibende Netzteil die angeschlossene Last weiterhin versorgt, vorausgesetzt, die aktive Quelle kann den erforderlichen Laststrom tragen.

F: Erzeugt das Redundanzmodul einen signifikanten Spannungsabfall im Strompfad?
A: Nein. Der angegebene Spannungsabfall von Eingang zu Ausgang beträgt aufgrund der MOSFET-basierten Entkopplungstechnologie bei 40 A Ausgangsstrom etwa 50 mV.

F: Ist das Modul dazu gedacht, die Ausgangsleistungskapazität durch Kombination von zwei Netzteilen zu erhöhen?
A: Die Hauptfunktion ist Redundanz und Quellentkopplung. Das Systemdesign sollte den Redundanzrichtlinien des Bulletins 1606 folgen, wenn Lastteilung oder N+1-Konfigurationen implementiert werden.

Richtlinien für die Feldinstallation

• Montieren Sie das Modul vertikal auf einer standardmäßigen 35 mm DIN-Schiene, um die spezifizierte thermische Leistung zu gewährleisten.

• Verwenden Sie Leiterquerschnitte, die für den erwarteten Laststrom und die geltenden elektrischen Vorschriften geeignet sind.

• Halten Sie die DC-Stromversorgungskabel so kurz wie möglich, um Spannungsabfälle zwischen den Netzteilen, dem Redundanzmodul und der Last zu minimieren.

• Überprüfen Sie die Polarität vor dem Einschalten des Systems; eine falsche DC-Polarität kann angeschlossene Geräte beschädigen.

• Halten Sie einen ausreichenden Abstand um das Modul ein, um eine natürliche Konvektionskühlung zu gewährleisten.

• Führen Sie die Stromleiter getrennt von hochfrequenten AC-Motorkabeln und der Ausgangsverdrahtung von Frequenzumrichtern.

• Überprüfen Sie die Anschlussfestigkeit während der Inbetriebnahme und der geplanten Wartungsintervalle.

• Bestätigen Sie die Redundanzfunktion, indem Sie die Entfernung einzelner Eingangsstromquellen unter kontrollierten Lastbedingungen testen.
