Allen-Bradley 1734-OB4 Digitales DC-Sourcing-Ausgangsmodul
$123.00
$320.00
Beschreibung

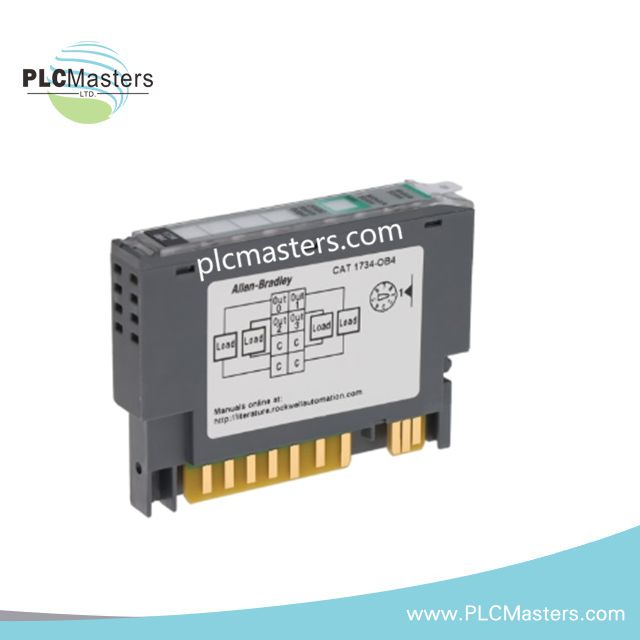

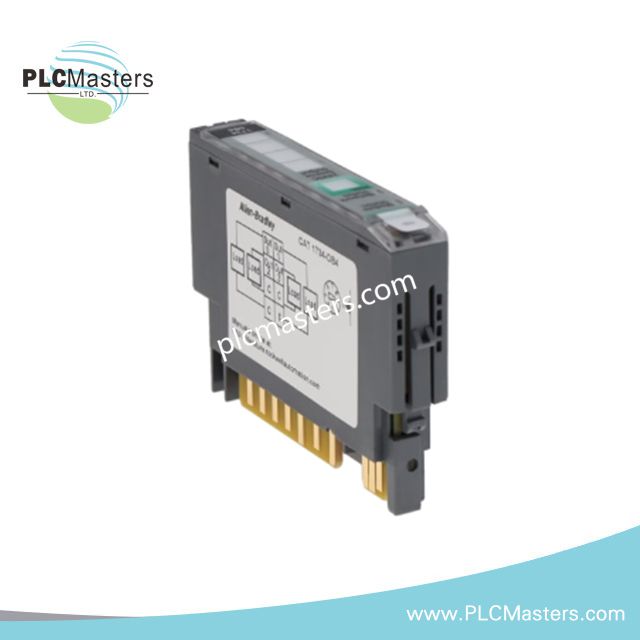

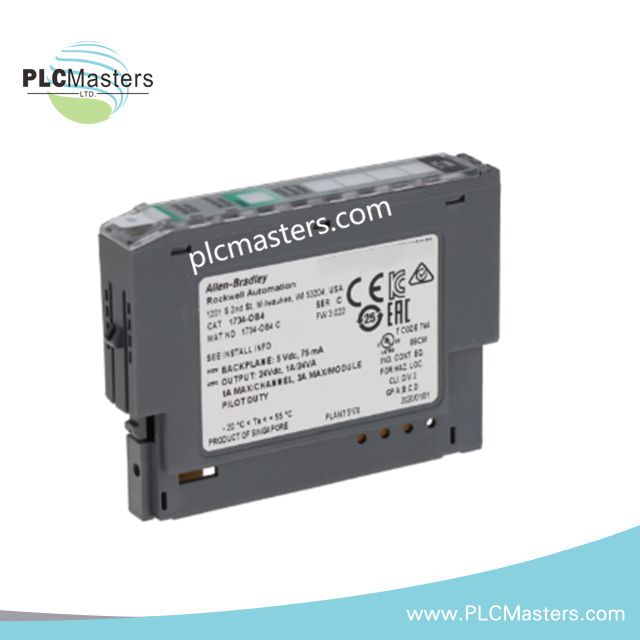

Allen-Bradley 1734-OB4 Digitales DC-Sourcing-Ausgangsmodul
Das Allen-Bradley 1734-OB4, auch als 1734-OB4 Digitales DC-Sourcing-Ausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für das Schalten von 24 VDC diskreten Lasten innerhalb von POINT I/O verteilten Steuerungsnetzwerken. Das Modul bietet vier sourcing Ausgangskanäle mit integrierter Statusanzeige und kommuniziert über einen POINT I/O Kommunikationsadapter über die POINTBus-Rückwand.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1734-OB4 |
| Marke | Allen-Bradley |
| Herkunft | Nicht angegeben |
| Serie | POINT I/O |
| Produktlinie | Point I/O 1734 |
| Modultyp | Digitales DC-Sourcing-Ausgangsmodul |
| Ausgänge | 4 sourcing Ausgänge |
| Ausgangsspannung | 24 VDC |
| Ausgangsstrom | 3 A pro Modul |
| Ausgangsschutz | Elektronisch geschützt |
| POINTBus-Strom | 75 mA |
| Nachrichtengröße | 1 Byte |
| Anzeigen | 4 gelbe Ausgangsstatus-LEDs, 2 grün/rote Modul- und Netzwerkstatus-LEDs |
| Verdrahtungsbasis-Baugruppe | 1734-TB oder 1734-TBS |
| Montageart | DIN-Schienenmontage |
| Leistungsaufnahme | 1,2 W |
| Wärmeabgabe | 4,1 BTU/Stunde |
| Gewicht | 0,13 lb |
I/O-Dichte-Skalierung und Rückwand-Kommunikation
Das 1734-OB4 tauscht Ausgangsstatusdaten über die POINTBus-Rückwand aus und nimmt dabei eine kompakte I/O-Fläche innerhalb der POINT I/O Baugruppen ein. Das Modul unterstützt verteilte I/O-Architekturen in Kombination mit einem kompatiblen POINT I/O Kommunikationsadapter. Die 1-Byte-Nachrichtengröße minimiert zyklische Datenanforderungen und gewährleistet gleichzeitig eine deterministische Übertragung des Ausgangszustands zwischen Steuerung und Feldgeräten.
Häufig gestellte Fragen
F: Verfügt das 1734-OB4 über eine Ausgangsstatusanzeige?
A: Ja. Das Modul verfügt über vier gelbe LEDs zur Überwachung des einzelnen Ausgangsstatus sowie zwei grün/rote LEDs für Modul- und Netzwerkdiagnosen.
F: Welche Verdrahtungsbasen werden vom Modul unterstützt?
A: Die dokumentierten kompatiblen Verdrahtungsbasis-Baugruppen sind 1734-TB und 1734-TBS.
F: Wie hoch ist der Rückwand-Strombedarf des Moduls?
A: Das Modul zieht während des Betriebs 75 mA vom POINTBus-Rückwandbus.
Feldinstallationsrichtlinien
-
Montieren Sie das Modul auf einer ordnungsgemäß gesicherten DIN-Schiene, bevor Sie die Feldversorgung einschalten.
-
Überprüfen Sie die Kompatibilität zwischen dem installierten POINT I/O Kommunikationsadapter und der Modulkonfiguration.
-
Führen Sie die Ausgangsverdrahtung getrennt von Motorstromleitern und Frequenzumrichterkabeln.
-
Stellen Sie sicher, dass die Feldgeräte für den Betrieb mit 24 VDC Sourcing-Ausgängen ausgelegt sind, bevor Sie sie anschließen.
-
Verwenden Sie die spezifizierte Verdrahtungsbasis-Baugruppe 1734-TB oder 1734-TBS für die Installation.
-
Überprüfen Sie während der Inbetriebnahme die Festigkeit der Anschlüsse und die Erdungskontinuität.
-
Beachten Sie die Abstands- und Belüftungsanforderungen des Schaltschranks, die für die gesamte POINT I/O Baugruppe festgelegt sind.
