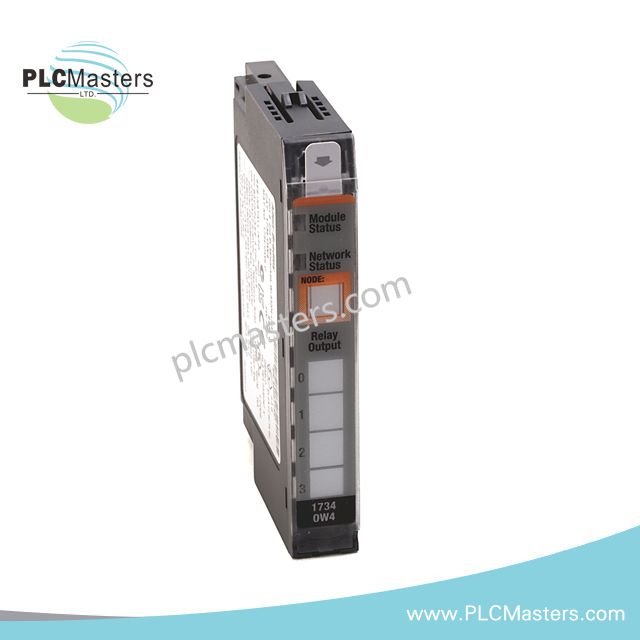

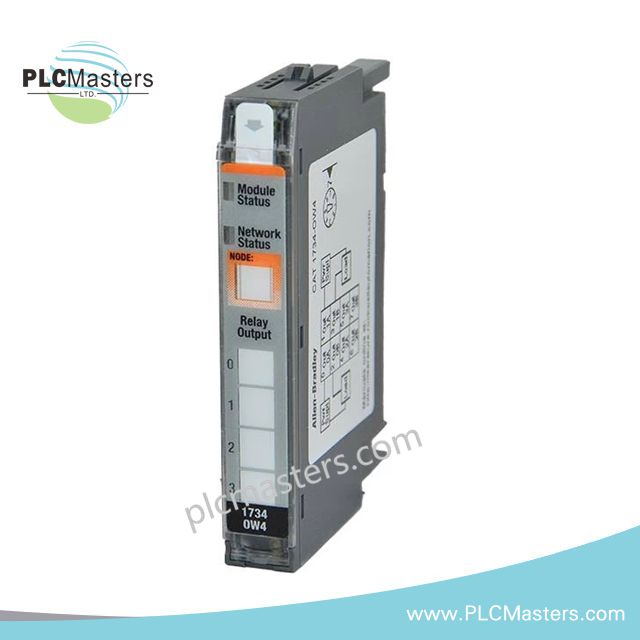

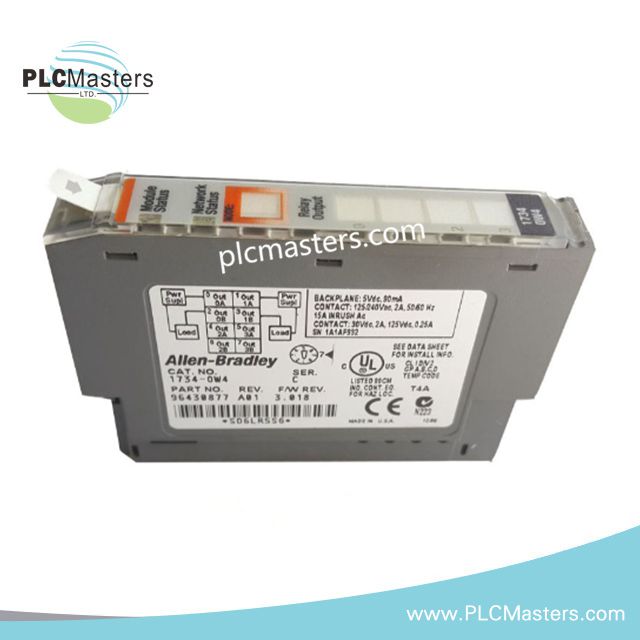

Allen-Bradley 1734-OW4 POINT I/O Relais-Ausgangsmodul

Das Allen-Bradley 1734-OW4 dient als primäres 1734-OW4 Relais-Ausgangsmodul, das zum Schalten elektromechanischer Relais von Feldlasten über POINT I/O verteilte I/O-Plattformen verwendet wird. Das Modul bietet vier normalerweise offene isolierte Relaisausgänge, kommuniziert über die POINT I/O Rückwand und unterstützt die Steuerung von AC- oder DC-Feldkreisen über Trockenkontakt-Relais-Schnittstellen.

Suffix-Aufschlüsselung & Modellmatrix

Die bereitgestellte Dokumentation nennt eine einzige Katalognummer, 1734-OW4. Offizielle Suffix-Varianten oder Bestellmatrix-Informationen sind im Quellmaterial nicht enthalten.

Hardware-Spezifikationen

Rückwand-Kommunikation und Skalierung der I/O-Dichte

Das 1734-OW4 tauscht Steuerdaten über die POINT I/O Rückwand aus und nimmt eine kompakte verteilte I/O-Fläche ein. Innerhalb von POINT I/O-Architekturen können Relais-Ausgangsmodule mit digitalen, analogen und Spezialmodulen im selben Rückwandsegment kombiniert werden, was eine Erweiterung der I/O-Dichte ermöglicht, ohne die Steuerungslogik zu verändern. Die Rückwand-Kommunikation steuert die Übertragung des Ausgangszustands, während die Relaiskontakte auf der Feldseite eine galvanische Trennung zwischen dem Steuerungssystem und den angeschlossenen Lasten gewährleisten.

Häufig gestellte Fragen

F: Verwendet das 1734-OW4 Halbleiterausgänge oder mechanische Relaiskontakte?
A: Das Modul verwendet vier normalerweise offene isolierte elektromechanische Relaisausgänge und keine transistorbasierten Ausgänge.

F: Kann das Modul Ausgänge mit hoher Frequenz schalten?
A: Nein. Die angegebene maximale Schaltfrequenz beträgt einen Schaltvorgang alle 3 Sekunden bei Nennlast, was den Eigenschaften mechanischer Relaiskontakte entspricht.

F: Welche Rückwandlast verursacht das Modul im POINT I/O-System?
A: Das Modul zieht 90 mA aus der 5 VDC POINT I/O Rückwandversorgung.

Feldinstallationsrichtlinien

• Installieren Sie das Modul in einem schützenden Industriegehäuse, da das Gerät als offenes Modul spezifiziert ist.

• Stellen Sie sicher, dass die Anschlussleiter und angeschlossenen Lasten innerhalb der in der Systemdokumentation angegebenen Relaiskontakt-Bewertungen bleiben.

• Führen Sie die Relais-Ausgangsverdrahtung getrennt von niederpegeligen analogen Signalverdrahtungen, um elektromagnetische Störungen zu reduzieren.

• Sorgen Sie für ausreichende Belüftung des Schaltschranks, wenn mehrere Relaismodule in benachbarten Steckplätzen installiert sind.

• Befolgen Sie die POINT I/O Kodierungs- und Terminalbasis-Installationsverfahren, bevor Sie Feldkreise einschalten.

• Überprüfen Sie induktive Lasten, die über Relais gesteuert werden, und verwenden Sie geeignete Unterdrückungseinrichtungen, wenn dies vom Lasthersteller vorgeschrieben ist.
