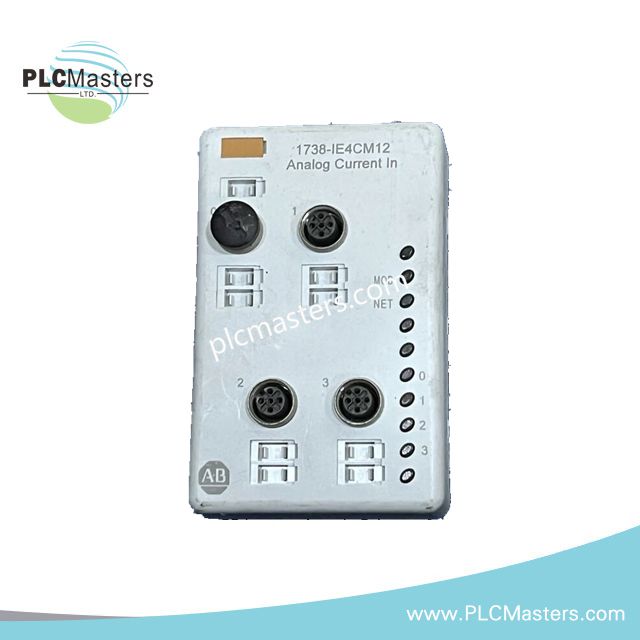

Allen-Bradley 1738-IE4CM12/A ArmorPoint I/O-Modul

Das Allen-Bradley 1738-IE4CM12/A, auch katalogisiert als das 1738-IE4CM12/A Analog-Eingangsmodul, dient als dedizierte Hardwarekomponente zur Erfassung von 0-20 mA und 4-20 mA Schleifenstromsignalen innerhalb von ArmorPoint verteilten I/O-Netzwerken. Konfiguriert für die analoge Stromabtastung in segmentierten Feld-I/O-Architekturen, bietet das Allen-Bradley 1738-IE4CM12/A eine direkte physikalisch-digitale Umwandlung von vier einpoligen Eingangskanälen über eine 24 VDC Backplane-Versorgungsstruktur.

Suffix-Aufschlüsselung & Modellmatrix

Die Modellbezeichnung 1738-IE4CM12/A ist als einzelner Katalog-Identifikator innerhalb der ArmorPoint (Bulletin 1738) Familie strukturiert. Es ist keine zusätzliche funktionale Untercodierung für die Konfiguration der analogen Eingangskanäle oder Umweltbewertung definiert; alle Betriebsparameter sind auf Modulebene festgelegt.

Hardware-Spezifikationen

Backplane I/O-Dichte und deterministisches Aktualisierungsverhalten

Innerhalb der Allen-Bradley ArmorPoint verteilten Steuerungsarchitektur kommuniziert das 1738-IE4CM12/A mit der Backplane-Kommunikationsschicht und unterstützt die Ausführung von Change-of-State (COS) Updates. I/O-Aktualisierungszyklen sind über Profinet- oder EtherNet/IP-Transportschichten synchronisiert, was eine deterministische Datenerfassung über modulare Feldknoten ermöglicht. Die Kanaldichte-Skalierung ist durch die Strombudgetzuweisung der Backplane und die Modulgruppentopologie begrenzt.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1738-IE4CM12/A Hot-Swap unter Spannung?
A: Ja. Das Modul unterstützt RIUP (Removal and Insertion Under Power), jedoch müssen die Eingangskanäle sich in einem nicht-kritischen Zustand befinden, um eine fehlerhafte Signalinterpretation während des Wiederanschlusses zu vermeiden.

F: Wie verhält sich die Auflösung bei niedrigen Stromsignalbereichen?
A: Das Modul bietet eine 16-Bit vorzeichenbehaftete Auflösung über die Bereiche 0-20 mA und 4-20 mA, wobei die Quantisierung auf der A/D-Wandlungsstufe pro Kanal erfolgt.

F: Kann das Modul aufgrund der IP-Schutzart ohne externes Gehäuse betrieben werden?
A: Das Gehäuse ist bis IP69K geschützt; ein Betrieb ohne Gehäuse ist zulässig, wenn die Dichtigkeit der M12-Steckverbindung und die Anzugsmomentspezifikationen der Kabelverschraubungen eingehalten werden.

Feldinstallationsrichtlinien

M12-Steckverbinder müssen vollständig angezogen werden, um die Dichtheit über die IP-zertifizierten Schnittstellen sicherzustellen. Signalkabel sind getrennt von Hochspannungskabeln zu verlegen, um induktive Kopplungen in 4-20 mA Schleifen zu minimieren. Die Schirmung muss an einem definierten Systempunkt geerdet werden, um Erdschleifenströme zu vermeiden. Während der Installation ist eine mechanische Zugentlastung an den Kabeleinführungen zu gewährleisten, um Mikrobewegungen der Steckverbinder bei Vibrationen zu verhindern. Beim Modulwechsel unter RIUP-Bedingungen muss vor Ein- oder Ausbau ein stabiler Schleifenstrom sichergestellt sein.
