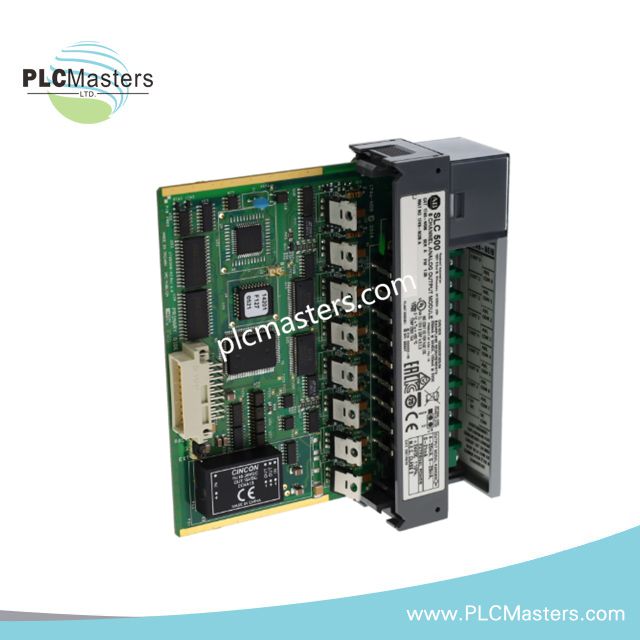

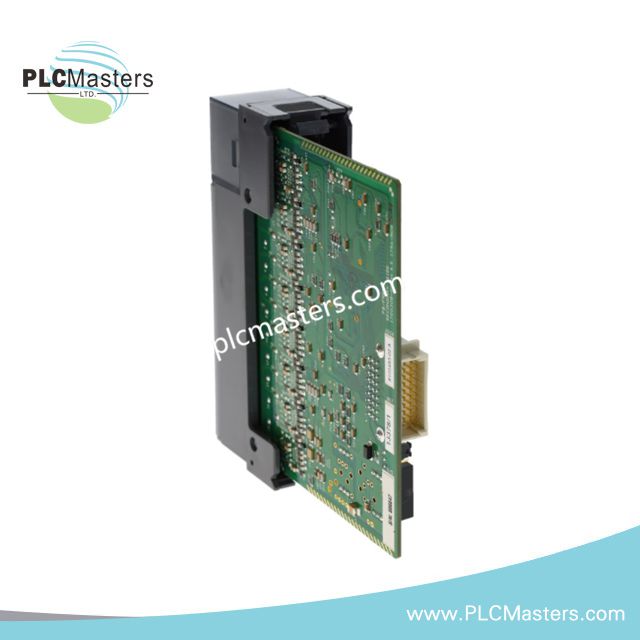

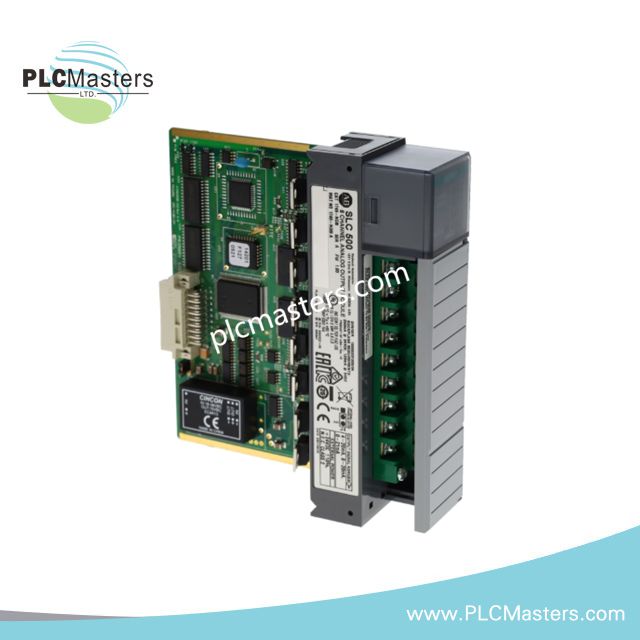

Allen-Bradley 1746-NO8I SLC 500 Analogausgangsmodul

Das Allen-Bradley 1746-NO8I, auch als 1746-NO8I Analogausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Erzeugung von 0-20 mA Signalen innerhalb von SLC 500 Rückplane-basierten Steuerarchitekturen. Konfiguriert für die mehrkanalige analoge Stromsynthese, bietet das Allen-Bradley 1746-NO8I eine direkte elektrische Ausgangssteuerung über 8 Kanäle mit 16-Bit-Wandlungsauflösung durch Integration in das SLC 500 Rack.

Suffix-Aufschlüsselung & Modellmatrix

Die Bezeichnung 1746-NO8I folgt der SLC 500 Modulstruktur:

• 1746: Kennung der SLC 500 I/O-Plattform

• NO8: 8-Kanal Analogausgangskonfiguration

• I: Stromausgangsvariante (0-20 mA Klasse)
  Keine weitere funktionale Segmentierung oder Optionscodierung definiert.

Hardware-Spezifikationen

Backplane-Bus-Timing und Verhalten der Analogausgangsaktualisierung

Innerhalb der SLC 500 Architektur führt das 1746-NO8I analoge Signalaktualisierungen über zyklische Backplane-Scan-Ausführungen durch. Jeder Kanalausgang wird etwa alle 2 ms aktualisiert, mit deterministischer Synchronisation zu den Scan-Zyklen des SLC-Prozessors. Die Strombelastung der Backplane (5 V und 24 V Bereiche) definiert die Moduldichtegrenzen im Rack, während die DAC-Wandlung eine 16-Bit-Auflösung für die Stromschleifenerzeugung beibehält.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1746-NO8I das Hot-Swapping in ein unter Spannung stehendes SLC-Rack?
A: Nein. Das Modul ist nicht für den Einbau unter Spannung ausgelegt. Die Stromversorgung muss vor Installation oder Entfernung des Moduls vom Rack getrennt werden, um Schäden an der Backplane zu vermeiden.

F: Sind alle 8 Analogausgänge pro Kanal elektrisch isoliert?
A: Nein. Die Ausgänge teilen sich eine gemeinsame Referenzstruktur mit begrenzter Systemisolation (50 V Dauerbetrieb), keine kanalweise Isolation.

F: Was passiert, wenn die Stromgrenzen der Backplane überschritten werden?
A: Das Überschreiten der Stromgrenzen bei 5 V oder 24 V Backplane kann zu Modulinitialisierungsfehlern oder instabilem DAC-Ausgangsverhalten während der Scan-Zyklen führen.

Feldinstallationsrichtlinien

Setzen Sie das Modul in das SLC 500 Rack ein, bis es vollständig im Backplane-Stecker sitzt, um eine stabile Signal- und Stromversorgung zu gewährleisten. Achten Sie auf die korrekte Drahtstärke (22–14 AWG) für die Integrität der analogen Stromschleifen. Halten Sie die analoge Verkabelung von Hochspannungs-Schaltleitern getrennt, um induzierte Störungen in den 0-20 mA Schleifen zu reduzieren. Die Schirmung ist an einem einzigen Bezugspunkt zu erden, um Verzerrungen der Schleifenströme zu vermeiden. Stellen Sie sicher, dass die Rack-Stromversorgung vor Ein- oder Ausbau abgeschaltet ist, um Transienten auf der Backplane zu verhindern.
