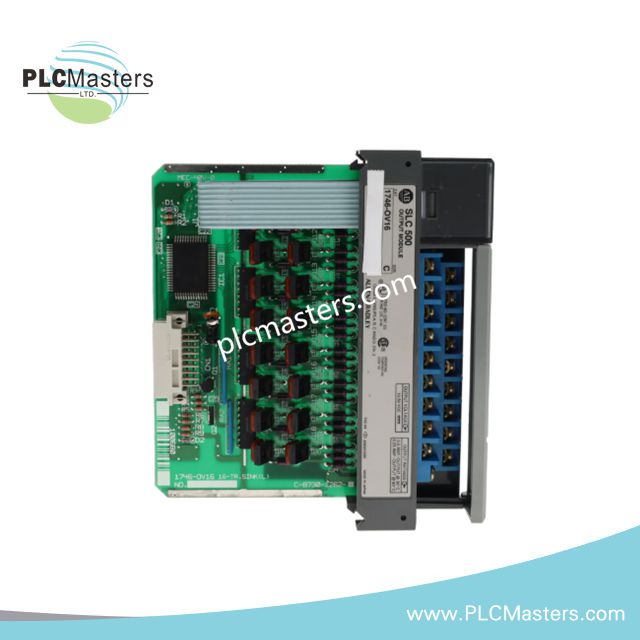

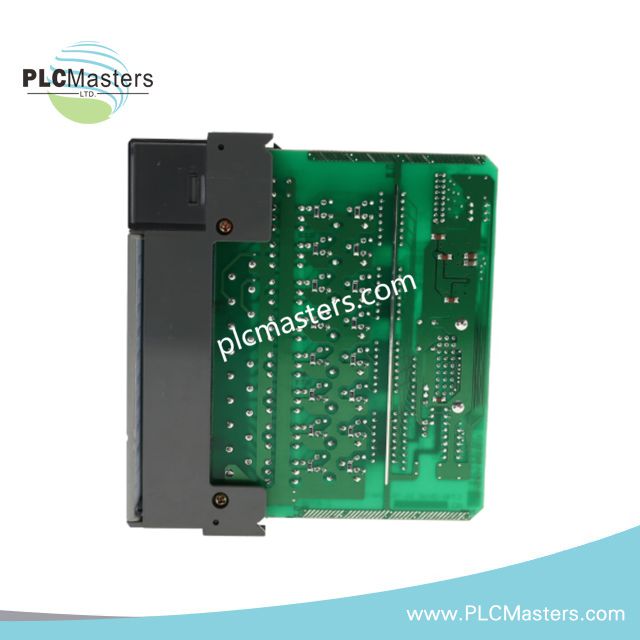

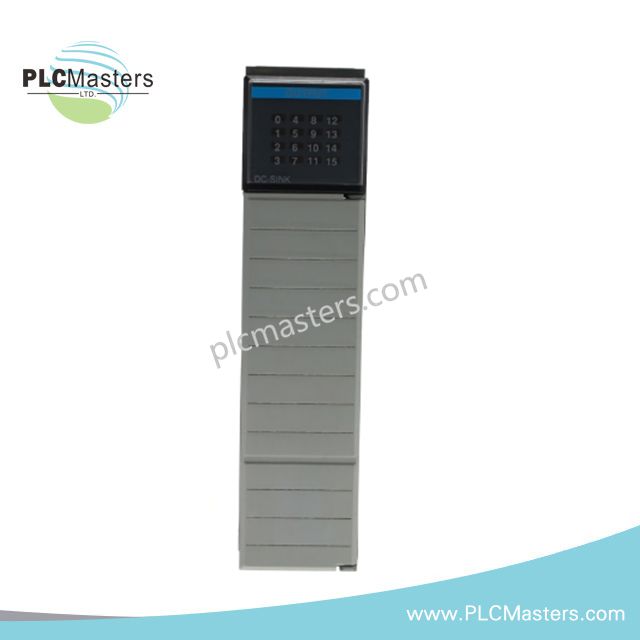

Allen-Bradley 1746-OV16 SLC 500 Digitales Ausgangsmodul

Das Allen-Bradley 1746-OV16, auch als 1746-OV16 digitales Ausgangsmodul katalogisiert, fungiert als sinkender digitaler Aktuator-Interface für Lastumschaltung mit 10-50 VDC innerhalb von SLC 500 Backplane-basierten Steuerungssystemen. Das Allen-Bradley 1746-OV16 (1746-OV16 Ausgangsmodul) ermöglicht die direkte elektrische Umschaltung von 16 unabhängigen Ausgangskanälen durch scan-synchronisierte Backplane-Ausführung in SLC 500 Rack-Architekturen.

Das Modul wandelt Steuerungsausgangszustände in feldseitige sinkende Signale mit einem nominalen 24 VDC Versorgungsspannungsbereich um. Jeder Kanal unterstützt kontrollierte Stromabgabe mit definierter thermischer Abminderung über die Betriebstemperaturbereiche, während alle Ausgänge in einem einzigen 16-Punkt-Kanalblock zusammengefasst sind.

Hardware-Spezifikationen

SLC 500 Backplane Scan-Ausführung und Sinking-Ausgangsverhalten

Das 1746-OV16 führt Ausgangszustandsübergänge durch deterministische SLC 500 Backplane-Scanzyklen aus, bei denen Ausgangsbildregisterwerte am Ende jedes Prozessorscans übernommen werden. Jeder der 16 sinking Kanäle arbeitet als Low-Side-Schaltelement und stellt den Strompfad für extern gespeiste 10-50 VDC Lasten bereit.

Der Backplane-Stromverbrauch ist auf 0,270 A auf der 5 VDC Logikschiene festgelegt, wodurch die Steuerlogik von den Feldstromkreisen entkoppelt wird. Die Ausgangsschaltzeiten sind durch submillisekündige AN-Reaktionszeit (0,1 ms) und AUS-Übergangsverzögerung von 1,0 ms definiert, was eine hochgeschwindigkeitsdiskrete Betätigung für eng synchronisierte I/O-Sequenzen ermöglicht.

Die thermische Abminderung reduziert die Stromkapazität pro Punkt von 0,50 A bei 30 °C auf 0,25 A bei 60 °C und erzwingt Lastverteilungsbeschränkungen bei hochdichten Schaltvorgängen.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1746-OV16 Hot-Swap-Einsetzen in einem unter Spannung stehenden SLC 500 Rack?
A: Nein. Das Einsetzen oder Entfernen des Moduls erfordert das Abschalten der Chassis-Stromversorgung, um Störungen der Backplane-Signale zu vermeiden.

F: Wie wird der Ausgangsstrom über das Modul verteilt?
A: Das Modul unterstützt 0,50 A pro Kanal bei 30 °C, mit einer Gesamtmodulgrenze von 8 A unter derselben thermischen Bedingung.

F: Was bestimmt das Ausgangsschaltverzögerungsverhalten?
A: Die Schaltverzögerung wird durch interne Halbleiterschaltelemente und die SLC 500 Backplane-Scan-Synchronisation definiert, mit AN bei 0,1 ms und AUS bei maximal 1,0 ms.

Feldinstallationsrichtlinien

Installieren Sie das 1746-OV16 in einen kompatiblen SLC 500 Chassis-Slot mit korrekter Ausrichtung zum Backplane-Stecker. Stellen Sie sicher, dass die Chassis-Stromversorgung vor dem Einsetzen oder Entfernen vollständig abgeschaltet ist.

Die Feldverdrahtung muss den Regeln der sinking Konfiguration folgen, bei der externe Lasten an die positive Versorgung angeschlossen sind und die Modulkanäle den Rückweg schließen. Achten Sie auf korrekte Polarität, um unbeabsichtigte Strompfade zu vermeiden.

Signalleitungen sollten getrennt von Hochspannungs- oder Hochfrequenzleitern verlegt werden, um induktive Kopplung zu reduzieren. Die Schirmung ist an einem einzigen Bezugspunkt im Schaltschrank zu erden. Überprüfen Sie die Backplane-Sitzung vor dem Einschalten des Systems.
