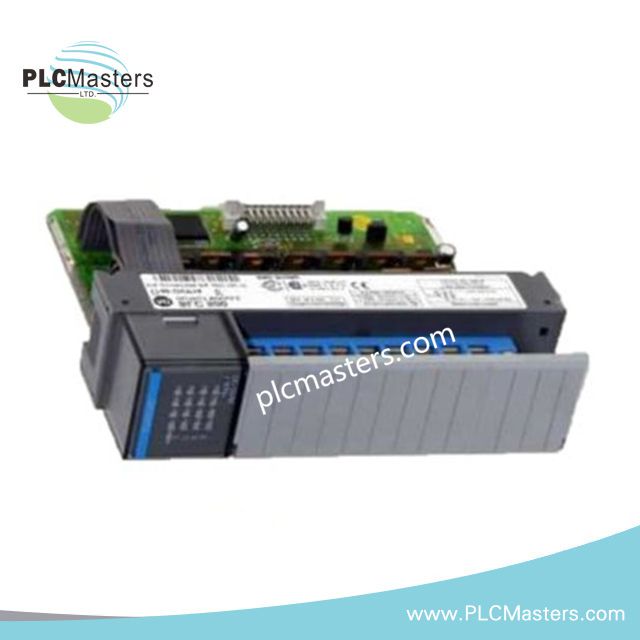

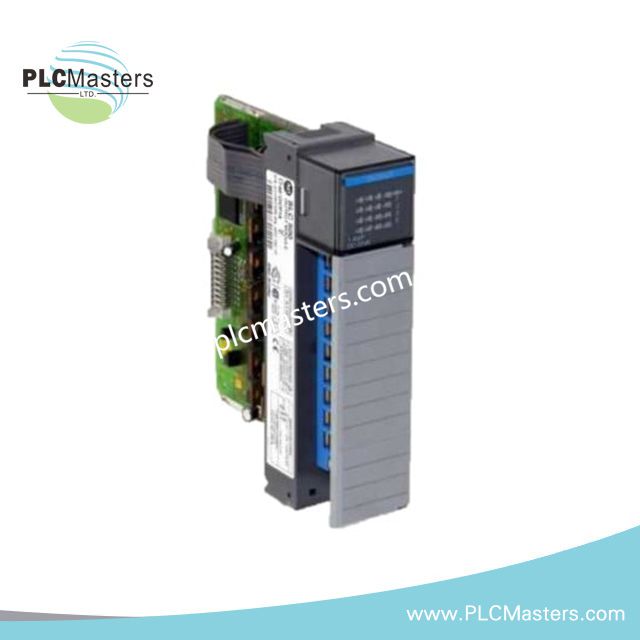

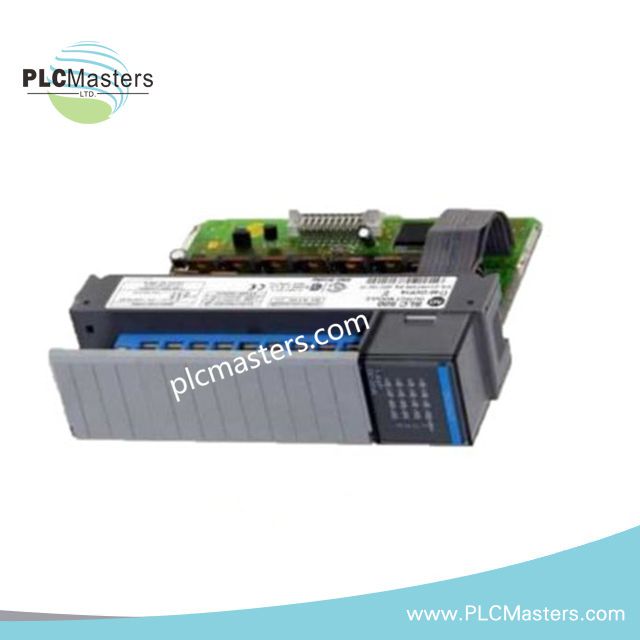

Allen-Bradley 1746-OVP16 SLC 500 Digitales DC-Ausgangsmodul

Das Allen-Bradley 1746-OVP16, auch als 1746-OVP16 digitales DC-Ausgangsmodul katalogisiert, dient als 16-Punkt-Senken-Ausgangsschnittstelle für 20,4-26,4 VDC Lastumschaltung innerhalb von SLC 500 Rückplane-gesteuerten Architekturen. Das Allen-Bradley 1746-OVP16 (1746-OVP16 Ausgangsmodul) ermöglicht die direkte elektrische Ansteuerung externer DC-Lasten durch scan-synchronisierte SLC 500 Chassis-Kommunikation.

Das Modul führt diskrete Ausgangszustandsübergänge über die 5 VDC Rückplane-Logikschiene aus und isoliert dabei die feldseitige Schaltung im 20,4-26,4 VDC Ausgangsbereich. Jeder Kanal arbeitet als stromsenkendes Ausgangselement, das für die Steuerung von Hochstrom-DC-Lasten ausgelegt ist.

Hardware-Spezifikationen

SLC 500 Rückplane-Kommunikation und I/O-Dichte-Skalierungsverhalten

Das 1746-OVP16 arbeitet unter deterministischen SLC 500 Rückplane-Scanzyklen, bei denen Aktualisierungen der Ausgangsabbildtabelle am Ende des Prozessorscans übernommen werden. Die 5 VDC Rückplane-Schiene versorgt die Modul-Logik, während die Feldschaltung auf die 20,4-26,4 VDC Ausgangsstufe entkoppelt ist.

Die I/O-Dichteskalierung erfolgt über eine 16-Punkt-Kanalstruktur, bei der jeder Ausgang innerhalb eines einzelnen Modulrahmens unabhängig adressierbar ist. Die Senken-Konfiguration definiert eine Low-Side-Schalt-Topologie, die den Anschluss der Last an positive Versorgungsschienen erfordert.

Der Rückplane-Stromverbrauch ist auf 250 mA festgelegt, unabhängig von den Ausgangslastbedingungen, wodurch der Logikstromverbrauch vom feldseitigen Stromfluss getrennt wird.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1746-OVP16 Hot-Swapping in einem unter Spannung stehenden SLC 500 Chassis?
A: Nein. Das Einsetzen oder Entfernen des Moduls erfordert das vollständige Abschalten des Chassis, um Störungen der Rückplane zu vermeiden.

F: Was definiert die Ausgangsstrombegrenzung pro Kanal?
A: Jeder Kanal ist je nach thermischen und Lastbedingungen bis zu 1,5-1 A ausgelegt, wobei der Gesamtstrom des Moduls auf 6,4 A begrenzt ist.

F: Wird das Ausgangsschalten pro Kanal oder pro Modul synchronisiert?
A: Das Ausgangsschalten wird auf Modulebene über den SLC 500 Scanzyklus synchronisiert, wobei die Kanalzustände gleichzeitig am Ende des Scans aktualisiert werden.

Feldinstallationsrichtlinien

Installieren Sie das 1746-OVP16 in einen kompatiblen SLC 500 Rack-Slot und stellen Sie sicher, dass der Rückplane-Stecker vollständig eingesteckt ist. Vor Installation oder Entfernung muss die Stromversorgung abgeschaltet werden.

Die Feldverdrahtung muss den Anforderungen der Senken-Topologie entsprechen, bei der jede Last an eine positive DC-Versorgung angeschlossen ist und das Modul den Rückweg bereitstellt. Überprüfen Sie die korrekte Polarität vor der Inbetriebnahme.

Halten Sie eine Trennung zwischen Niederspannungssignalverdrahtung und Hochenergie-Schaltleitern ein, um elektromagnetische Kopplungen zu reduzieren. Sorgen Sie für eine stabile Chassis-Erderverbindung, um ein definiertes Bezugspotential für die Ausgangsschaltvorgänge bereitzustellen.
