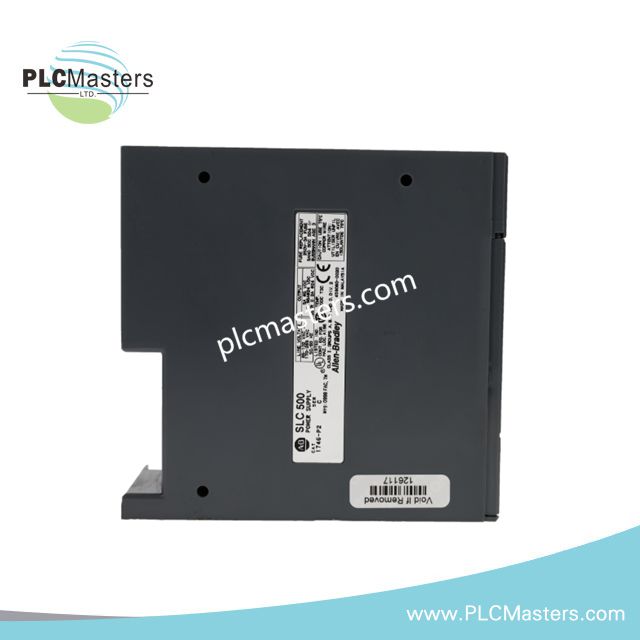

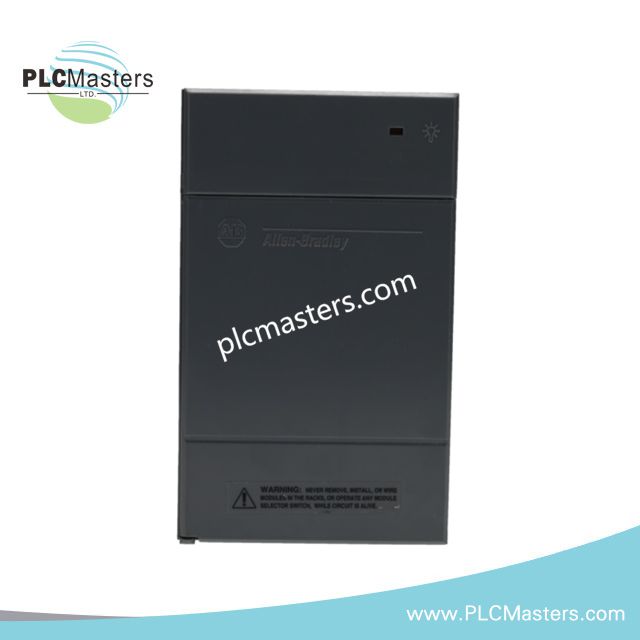

Allen-Bradley 1746-P2/C Netzteilmodul

Das Allen-Bradley 1746-P2/C, auch als 1746-P2 Netzteilmodul katalogisiert, fungiert als geregelte Gleichstromversorgungseinheit für die Verteilung auf der Rückwand des SLC 500 Chassis. Es wandelt die Wechselspannungseingabe in stabilisierte 5 VDC- und 24 VDC-Schienen um, die für die Ausführung von Prozessor- und I/O-Subsystemen innerhalb der Steuerungsarchitektur verwendet werden.

Hardware-Spezifikationen

Wechselspannungseingangskonvertierung & Rückwand-Stromverteilung (SLC 500 Architektur)

Das 1746-P2/C wandelt Wechselspannung mittels interner Gleichrichtung und Regelung in isolierte Gleichstromschienen um, die über die Rückwand des SLC 500 Chassis verteilt werden. Die 5 VDC-Schiene versorgt die Prozessorlogik und Kommunikationsschaltungen, während die 24 VDC-Schiene die Feldschnittstellenkonditionierung der I/O-Module unterstützt.

Die schaltbare Eingangskonfiguration ermöglicht den Betrieb mit 120 VAC oder 240 VAC Netzspannung, wobei die interne Regelung eine stabile Gleichstromausgabe bei variabler Last gewährleistet. Isolationsbarrieren zwischen AC-Eingangsstufe und DC-Ausgangsstufe verhindern, dass Netzstörungen in die Rückwandelektronik gelangen.

Die thermische Last wird über im Gehäuse integrierte Konvektionswege abgeführt, wobei der Dauerbetrieb von der Umgebungstemperatur des Gehäuses und der Stromverteilung auf der Rückwand über die installierten Module abhängt.

Häufig gestellte Fragen (FAQ)

F: Was ist die Funktion der zwei Ausgangsschienen im 1746-P2/C?
A: Das Modul stellt eine 5 VDC-Schiene für die Prozessorlogik und eine 24 VDC-Schiene für die Schnittstellenschaltungen der I/O-Module innerhalb der SLC 500 Rückwand bereit.

F: Unterstützt das Modul den Betrieb mit 120 VAC und 240 VAC gleichzeitig?
A: Nein, die Eingangsspannung wird per Schalter ausgewählt; es kann jeweils nur ein AC-Eingangsbereich konfiguriert werden.

F: Ist die Rückwand-Stromversorgung elektrisch vom AC-Eingang isoliert?
A: Ja, eine interne Isolierung trennt die AC-Eingangsschaltung von den DC-Ausgangsschienen, um Netzstörungen am Rückwandbus zu verhindern.

Feldinstallationsrichtlinien

Das Netzteilmodul muss in den vorgesehenen Steckplatz des SLC 500 Chassis eingesetzt werden, wobei der AC-Eingang während des Einbaus entfernt sein muss. Die Einstellung des Eingangsspannungswahlschalters muss vor dem Einschalten der Stromversorgung mit der lokalen Netzspannung übereinstimmen.

Eine ordnungsgemäße Erdung des Gehäuses ist erforderlich, um die Isolationsintegrität zwischen AC-Eingang und DC-Verteilung auf der Rückwand zu gewährleisten. Die Kabelverlegung sollte die AC-Eingangsleiter von der Niederspannungsverkabelung der Rückwand trennen, um Kopplungseffekte zu minimieren.

Die Dauerlast sollte innerhalb der angegebenen Stromgrenzen für 5 VDC und 24 VDC bleiben, um thermische Belastungen in der Regelstufe zu vermeiden.
