Allen-Bradley 1747-DTAM/B Data Table Access Modul

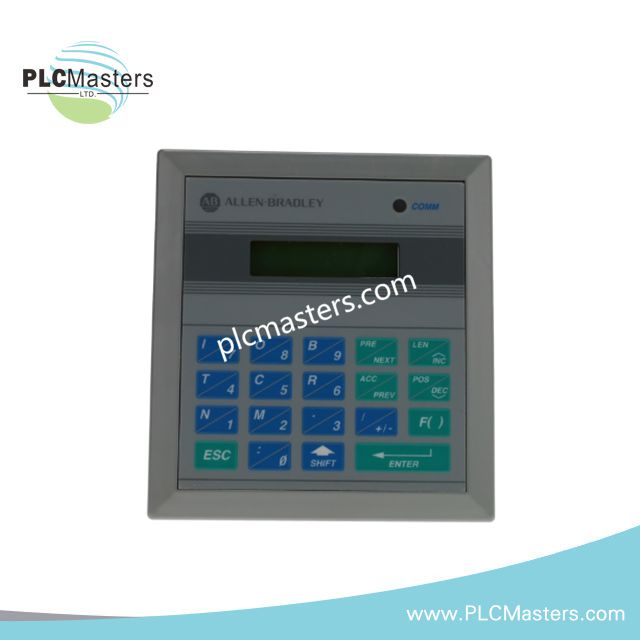

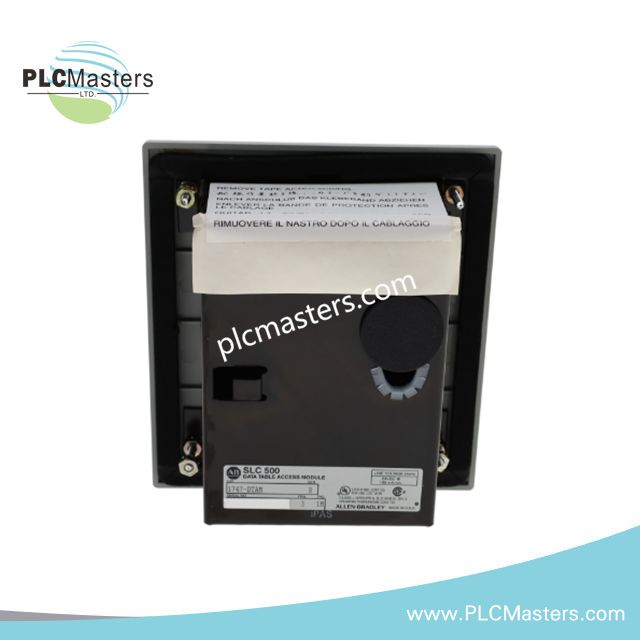

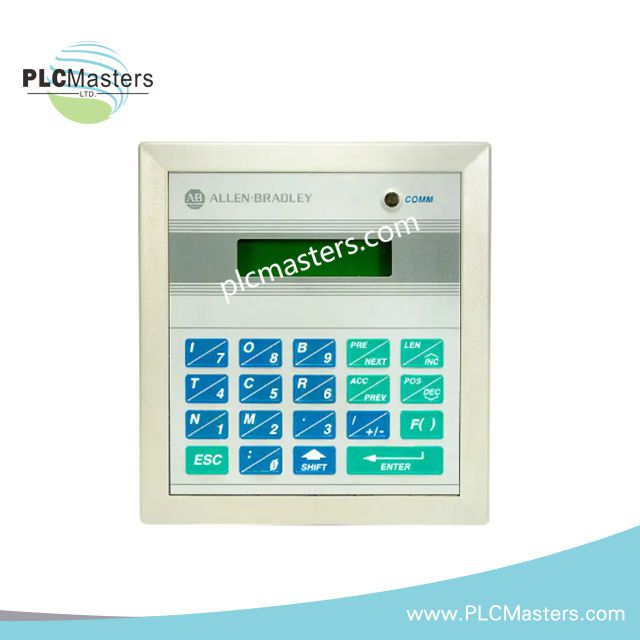

Das Allen-Bradley 1747-DTAM/B, auch katalogisiert als das 1747-DTAM/B Data Table Access Modul, fungiert als dedizierte Hardware-Schnittstelle zur Überwachung, Modifikation und Steuerung des Modus von Prozessordatentabellen innerhalb von Rockwell Automation SLC 500 Steuerungssystemen. Das Modul ermöglicht direkten Lese-/Schreibzugriff auf SPS-Speicherbereiche und bietet lokale Bedienerinteraktion über ein LCD-Display an der Frontplatte, ohne dass Programmier-Software erforderlich ist.

Suffix-Aufschlüsselung & Modellmatrix

Für das 1747-DTAM/B ist keine strukturierte Suffix-Hierarchie definiert. Die Revision „/B“ kennzeichnet eine Hardware-Designiteration innerhalb der DTAM-Produktfamilie ohne funktionale Erweiterung des Kernverhaltens beim Zugriff auf Datentabellen.

Hardware-Spezifikationen

Backplane-Bus-Interaktion und SLC 500 Data Table Access Verhalten

Innerhalb der Rockwell Automation SLC 500 Architekturen kommuniziert das 1747-DTAM/B mit dem Prozessorspeicher über die Backplane-Kommunikationsschicht und fungiert als überwachendes Terminal, nicht als steuerndes Ausführungsmodul. Der Zugriff auf die Datentabelle erfolgt durch strukturierte Lese-/Schreibtransaktionen, die auf Speicherbereiche des Controllers abgebildet sind, einschließlich Statuswörter, Fehlerregister und Modussteuerungsflags.

Das Modul nimmt nicht an zyklischen I/O-Scans oder deterministischer Steuerungsausführung teil. Stattdessen sendet es asynchrone Speicherzugriffsbefehle, die durch die Schlichtungsregeln des SLC 500 Prozessors gesteuert werden. Moduswechsel (RUN, PROG, TEST) werden durch kontrollierte Schreibsequenzen in den Status ausgeführt, mit interner Validierung, um ungültige Moduswechsel während aktiver Scanbedingungen zu verhindern.

Die Belastung der Backplane bleibt minimal aufgrund des nicht kontinuierlichen Abfrageverhaltens, während die LCD-gesteuerte Benutzerinteraktion eine menschliche Verzögerung einführt, anstatt netzwerkbedingte Determinismusbeschränkungen. Das Modul ist funktional abhängig von der Verfügbarkeit des SLC 500 Prozessors und behält keinen autonomen Betriebszustand.

Häufig gestellte Fragen (FAQ)

F: Führt das 1747-DTAM/B Steuerlogik unabhängig von der SPS-CPU aus?
A: Nein. Es fungiert als Speicherzugriffs- und Bedienerschnittstellen-Gerät und führt keine Kontaktplan- oder Steueraufgaben aus.

F: Was passiert, wenn die Backplane-Verbindung während des Betriebs unterbrochen wird?
A: Alle Zugriffe auf die Datentabelle werden ausgesetzt, und das Modul verliert die Kommunikation mit dem SLC 500 Prozessor, bis die Backplane-Verbindung wiederhergestellt ist.

F: Kann das Modul im RUN-Modus der SPS betrieben werden?
A: Ja. Leseoperationen sind im RUN-Modus erlaubt, während Schreib- und Modusänderungen den Zustandsbeschränkungen des Prozessors unterliegen.

Feldinstallationsrichtlinien

Das Modul ist für die Panelmontage ausgelegt und erfordert eine stabile Ausschnittinstallation mit kontrollierter Umweltdichtung. Die Stromversorgung muss im Bereich von 12 bis 30 VDC mit korrekter Polung erfolgen.

Die Backplane- oder Prozessor-Schnittstellenverbindung ist vor dem Einschalten zu überprüfen, um ungültige Speicherzugriffszustände zu vermeiden. Die Kabelführung muss von hochfrequenten Stromleitern getrennt werden, um Störungen der LCD-Steuersignale zu verhindern.

Die Umgebungsbedingungen müssen im Bereich von 0 bis 55 °C und kontrollierter Luftfeuchtigkeit bleiben, um die Lesbarkeit des Displays zu gewährleisten und interne Kondensation auf den LCD-Schichten zu vermeiden.
