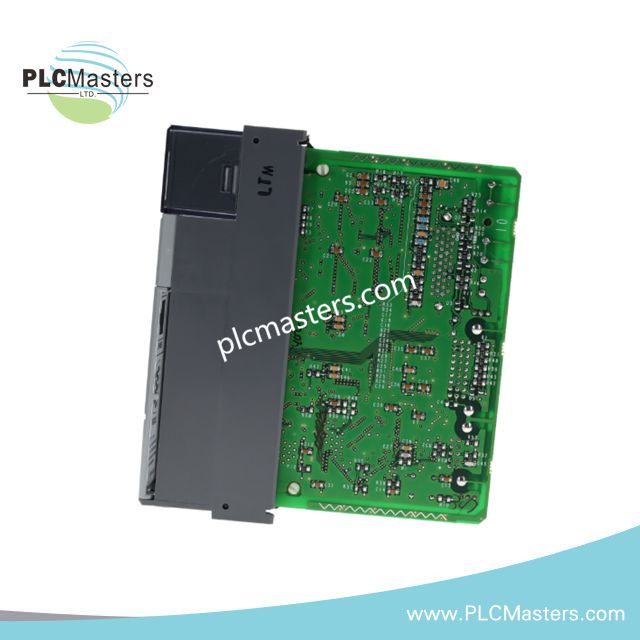

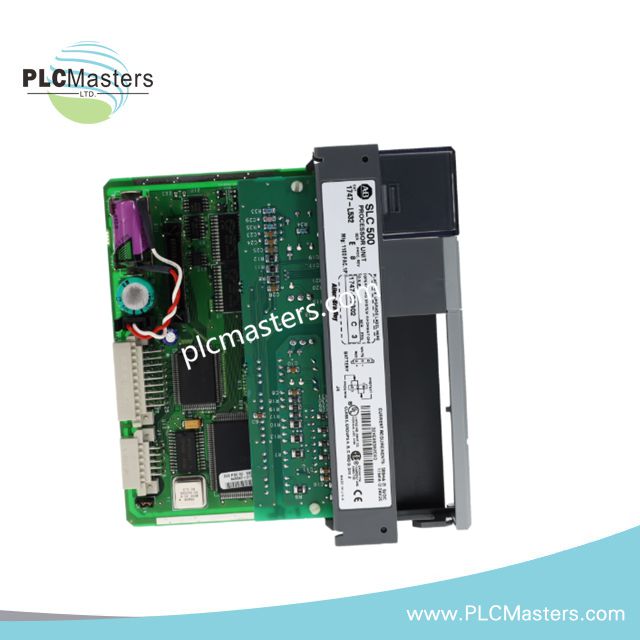

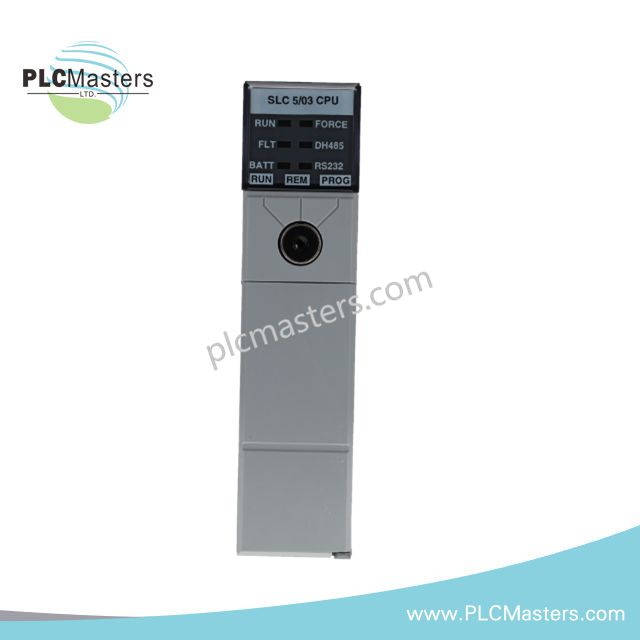

Allen-Bradley 1747-L532/D SLC 5/03 Prozessormodul

Das Allen-Bradley 1747-L532/D, auch als 1747-L532 CPU-Prozessormodul katalogisiert, dient als primärer SLC 5/03 Controller zur zyklischen Programmausführung in SLC 500 Chassis-basierten Steuerungssystemen. Es bietet deterministische Scan-Ausführung und direkte Koordination mit RS-232- und DH-485-Kommunikationsschichten für Leiterlogik-Austausch und Fern-I/O-Verwaltung.

Hardware-Spezifikationen

Backplane-Ausführung & EtherNet/IP deterministische Einschränkungen

Das 1747-L532/D implementiert die SLC Backplane-Transaktionszeit mit festem Zyklus-Scan-Arbitration. Der Backplane-Stromverbrauch bei 5 V DC ist auf 500 mA begrenzt, was die Gesamtbelastung des Chassis bei Mehrfach-Slot-I/O-Erweiterungen einschränkt. Der DH-485 Token-Passing-Bus erzwingt eine deterministische Knoten-Arbitration, während der RS-232 DF1-Port asynchronen Punkt-zu-Punkt-Rahmen-Austausch handhabt. Die Firmware-Ausführung stimmt die Befehls-Scan-Sequenzierung mit festen Interrupt-Fenstern ab, um eine vorhersehbare I/O-Aktualisierungszeit bei 30-Slot-Chassis-Konfigurationen zu gewährleisten.

Häufig gestellte Fragen

F: Kann das 1747-L532/D in einem unter Spannung stehenden SLC-Chassis hot-swapped werden?
A: Nein. Der Prozessor ist nicht für den Live-Einbau ausgelegt. Das Entfernen unter Spannung kann die Backplane-Synchronisation und den DH-485 Token-Zustand stören.

F: Welche Auswirkungen hat die Backplane-Strombegrenzung auf Erweiterungsmodule?
A: Die Gesamtlast muss unter 500 mA bei 5 V DC bleiben. Eine Überschreitung kann zu Unterspannung auf dem Bus und I/O-Scan-Ausfällen führen.

F: Unterstützt der Prozessor Firmware-Updates über den RS-232-Port?
A: Firmware-Updates sind nicht feldmäßig über RS-232 aufrüstbar. Speicher- und Firmware-Verhalten sind an die feste SLC 5/03 Architektur gebunden.

Feldinstallationsrichtlinien

Installieren Sie das 1747-L532/D nur in Slot 0 eines kompatiblen SLC 500 Chassis. Stellen Sie sicher, dass die Chassis-Stromversorgung vollständig abgeschaltet ist, bevor Sie das Modul einsetzen. Vergewissern Sie sich, dass die Backplane-Ausrichtungsstifte vollständig sitzen, bevor Sie mechanische Kraft anwenden. RS-232- und DH-485-Kabel müssen als geschirmte verdrillte Paare mit einpunktiger Erdung der Kabelschirme verlegt werden. Vermeiden Sie die parallele Verlegung von Kommunikationsleitungen zu Hochspannungs-Schaltleitern, um induziertes Rauschen auf DF1-Rahmen zu minimieren.
