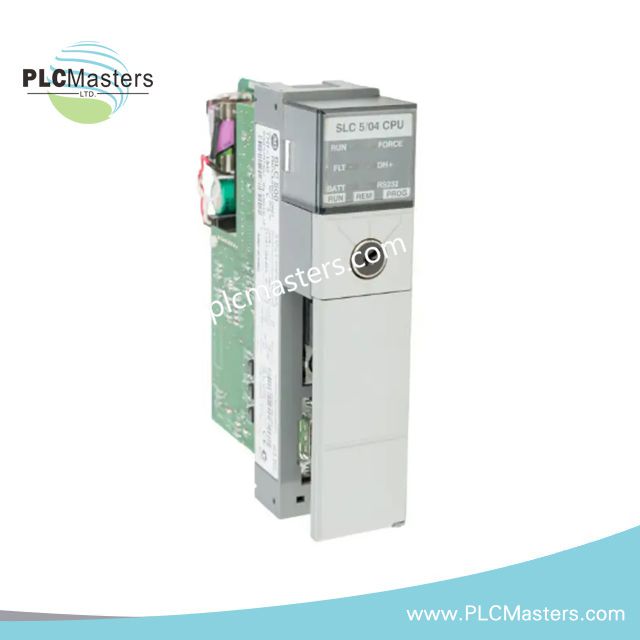

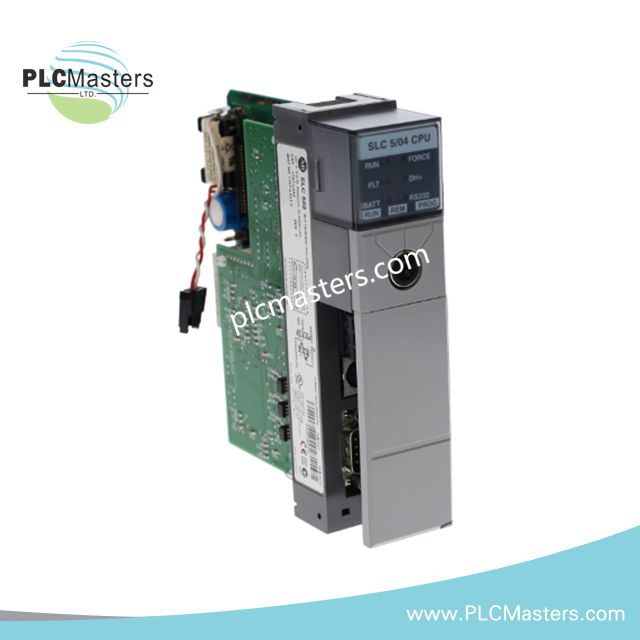

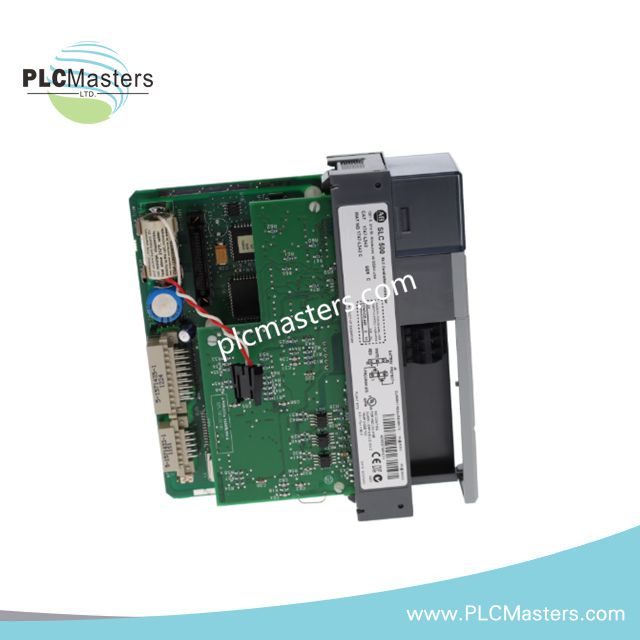

Allen-Bradley 1747-L542B SLC 5/04 Prozessormodul

Das Allen-Bradley 1747-L542B, auch katalogisiert als das 1747-L542B SLC 5/04 Prozessormodul, fungiert als dedizierte Hardwarekomponente für die zyklische Scan-Ausführung und die Verarbeitung der I/O-Image-Tabelle innerhalb der SLC 500 Backplane-Controller-Architekturen.

Konfiguriert für deterministische Programmausführung in SLC 5/04 Steuerungsnetzwerken, bietet das Allen-Bradley 1747-L542B (1747-L542B CPU-Prozessormodul) eine direkte backplane-basierte Befehlsverarbeitung für diskrete und verteilte I/O-Systeme unter Verwendung einer 32K-Wort Speicherabbildung.

Suffix-Aufschlüsselung & Modellmatrix

Der Suffix „B“ in 1747-L542B steht für eine Hardware-Revision innerhalb der 1747-L542 Prozessorfamilie. Im bereitgestellten Datensatz sind keine funktionalen Segmentierungen oder architektonischen Variationen definiert; das Kern-Ausführungsverhalten bleibt mit den SLC 5/04 Basisspezifikationen übereinstimmend.

Hardware-Spezifikationen

Backplane-Ausführung & I/O-Image-Verarbeitungsarchitektur

Innerhalb des Rockwell Automation SLC 500 Systems führt der 1747-L542B die Leiterlogik durch zyklische Scan-Planung aus, die mit dem Backplane-Datenaustausch synchronisiert ist. Der Prozessor verwaltet eine zentrale I/O-Image-Tabelle, die deterministisch über bis zu 3 Chassis oder 30 Slots aktualisiert wird und so eine konsistente Zustandsabbildung über verteilte I/O-Module sicherstellt.

Die Backplane-Kommunikationsgeschwindigkeit wird durch feste Scan-Segmentierung (typisch 0,9 ms/K Befehle) gesteuert, wobei speicherresident Befehle sequenziell ausgeführt und auf diskrete I/O-Punkte abgebildet werden, ohne Zwischenschichten. Die Architektur unterstützt 107 Befehlstypen, die innerhalb eines festen Scanzyklus verarbeitet werden.

Die Skalierung der I/O-Dichte erfolgt über speicheradressierte Adressierung, die bis zu 4096 diskrete Ein- und Ausgänge unter einer einzigen Steuerungseinheit ermöglicht und dabei eine konsistente Scan-Deterministik beibehält.

Häufig gestellte Fragen (FAQ)

F: Unterstützt der 1747-L542B das Hot-Swapping des CPU-Moduls?
A: Es ist keine Hot-Swapping-Funktion definiert. Das Einsetzen oder Entfernen der CPU erfordert eine Stromabschaltung des Systems, um eine Beschädigung der Backplane zu vermeiden.

F: Wie verhält sich die Scan-Zeit bei zunehmender Programmgröße?
A: Die Scan-Zeit skaliert linear mit der Befehlsanzahl, etwa 0,9 ms pro K Befehle unter nominalen Betriebsbedingungen.

F: Kann der Prozessor den Betrieb über mehrere Chassis aufrechterhalten?
A: Ja, bis zu 3 Chassis oder 30 Slots werden durch zentrale Synchronisation der I/O-Image-Tabelle unterstützt.

Feldinstallationsrichtlinien

• Modul in den vorgesehenen SLC 500 Chassis-Slot mit vollständigem Backplane-Steckverbinder einstecken.

• Vor Installation oder Entfernung des CPU-Moduls die Systemstromversorgung ausschalten.

• Chassis-Erde durchgehend sicherstellen, um das Backplane-Referenzpotenzial zu stabilisieren.

• Vermeiden Sie das Verlegen von Hochspannungs- oder Hochfrequenzleitern parallel zu den Backplane-Signalwegen.

• Speicherintegrität und Programmspeicherung vor Inbetriebnahmezyklus überprüfen.
