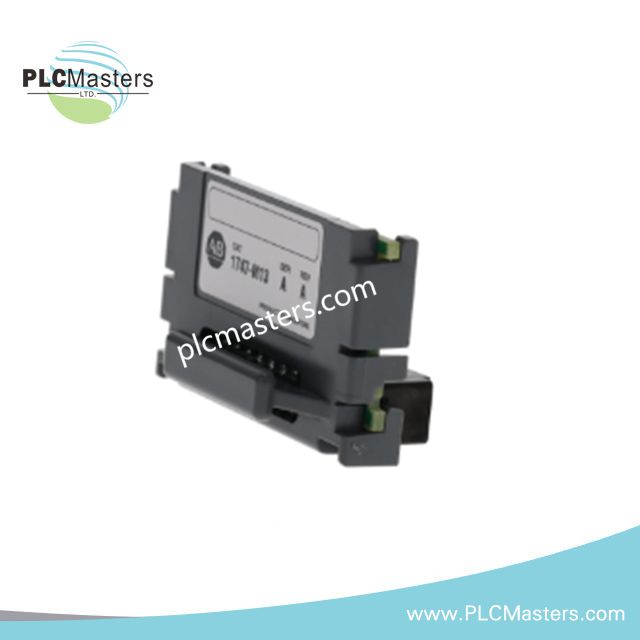

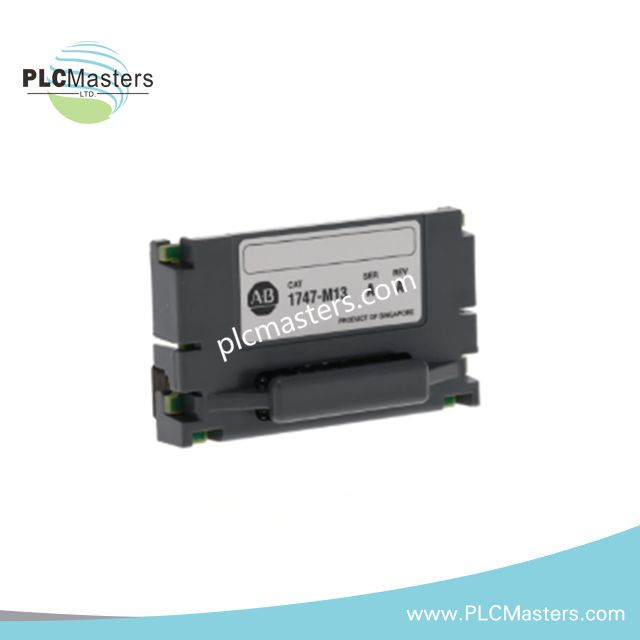

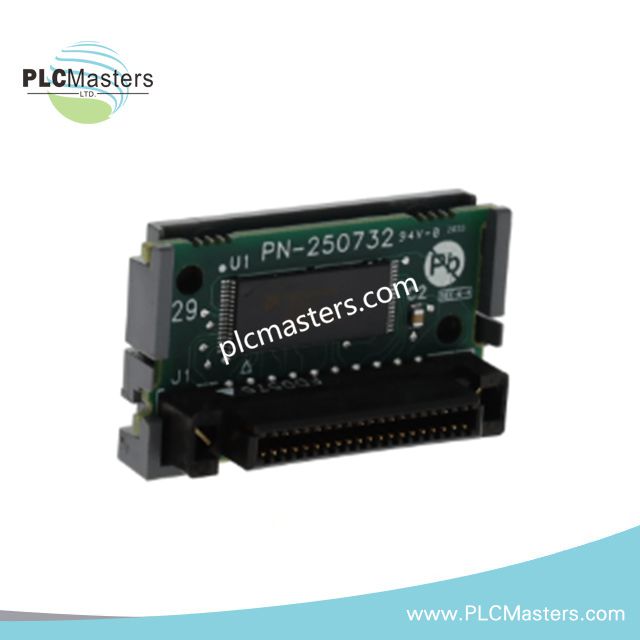

Allen-Bradley 1747-M13-2 SLC 500 Speicher-Modul

Konfiguriert für Programmspeichererweiterung und nichtflüchtige Datenspeicherung in SLC 500 Controller-Umgebungen bietet das Allen-Bradley 1747-M13-2 (1747-M13-2 Speichermodul) eine direkte physikalische/elektrische Ausführung für Programm- und Backup-Speicheroperationen über SLC 500 Prozessorfamilien hinweg. Das Modul arbeitet mit der SLC-CPU-Backplane-Speicherabbildung ohne batteriebasierte Speicherung.

Suffix-Aufschlüsselung & Modellmatrix

• 1747: Hardware-Familie des SLC 500 Moduls

• M13: Bezeichnung des Speichermoduls zur Erweiterung von Programm-/Datenspeicher

• -2: Revisions-/Suffix-Variante zur Kompatibilitätsgruppierung innerhalb der SLC 5/03 bis SLC 5/05 Plattformen

Keine zusätzliche strukturelle Segmentierung in der Herstellerdokumentation definiert.

Hardware-Spezifikationen

Ausführungsmerkmale des SLC-Backplane-Speichers

Innerhalb der SLC 500-Architektur nimmt das 1747-M13-2-Speichermodul an der Backplane-Bus-Kommunikationsgeschwindigkeitsplanung teil, wobei EEPROM-Lese-/Schreibvorgänge mit den Controller-Scanzyklen synchronisiert werden. Die Firmware-Flash-Kompatibilität wird durch die Prozessorbeschränkungen SLC 5/03–SLC 5/05 geregelt, was eine deterministische Ausrichtung zwischen dem Laden des Programmabbilds und dem CPU-Ausführungszustand sicherstellt. Das Modul ist nicht an deterministischen Feld-I/O-Netzwerken wie dem EtherNet/IP-Prozessdatenaustausch beteiligt und arbeitet ausschließlich innerhalb interner Speicherabbildungsebenen.

Häufig gestellte Fragen (FAQ)

F: Behält das 1747-M13-2 den Programmspeicher ohne Batteriestütze?
A: Ja. Das Modul verwendet EEPROM-basierten nichtflüchtigen Speicher, der Programm- und Konfigurationsdaten ohne externe Batteriepufferung erhält.

F: Kann das Modul in ein aktives SLC-Gehäuse im laufenden Betrieb eingesteckt werden?
A: Nein. Einstecken oder Entfernen erfordert das Abschalten der Controller-Stromversorgung, um eine Beschädigung der Backplane-Adressierung und unvollständige Speichertransaktionen zu verhindern.

F: Ist die Speicherkapazität bei allen kompatiblen Prozessoren festgelegt?
A: Nein. Die verfügbare Kapazität (32K oder 64K Wörter) hängt vom SLC-CPU-Modell und der Firmware-Kompatibilitätszuordnung ab.

Richtlinien für die Feldinstallation

• Trennen Sie die Controller-Stromversorgung vor Installation oder Entfernung

• Richten Sie das Modul vor dem Einstecken sorgfältig am SLC-Prozessor-Speichersteckplatz aus

• Vermeiden Sie elektrostatische Entladung durch geerdete Handhabungsverfahren

• Bestätigen Sie die Prozessor-Kompatibilität (SLC 5/03 bis 5/05) vor der Inbetriebnahme

• Erzwingen Sie nicht das Einstecken in den Backplane-Stecker

• Überprüfen Sie die Speichererkennung durch Controller-Diagnose nach dem Einschalten
