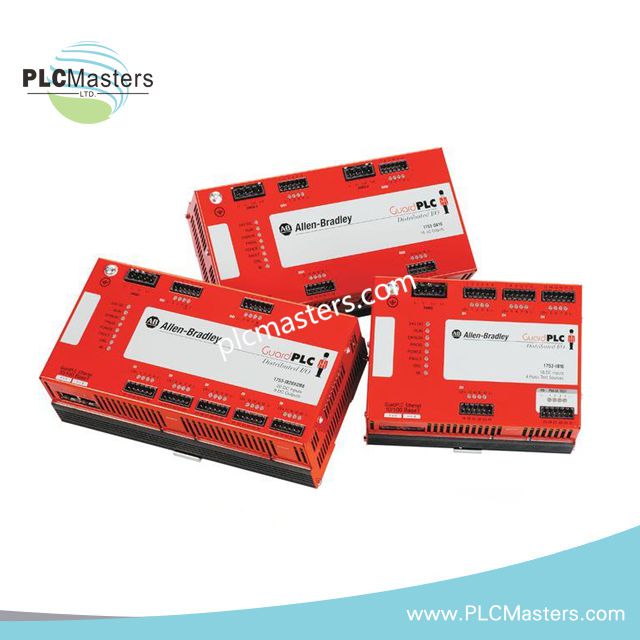

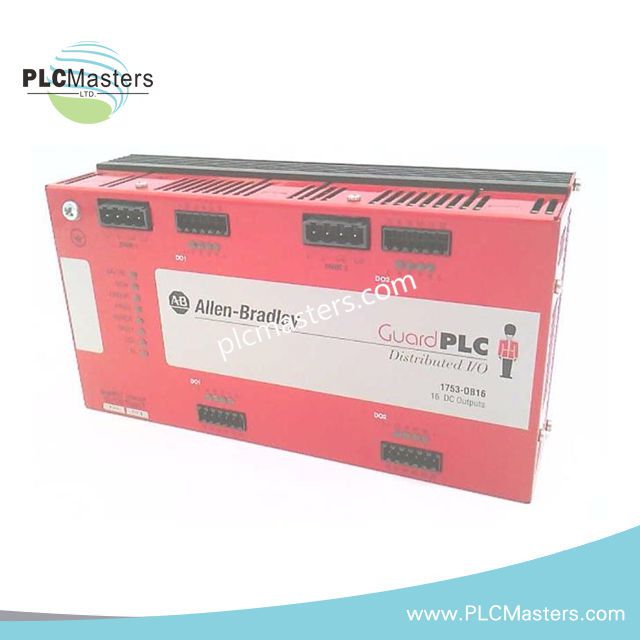

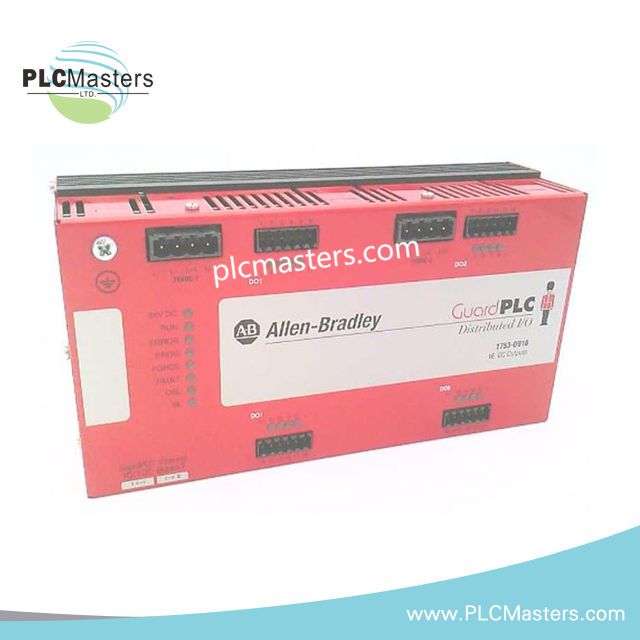

Allen-Bradley 1753-OB16 Verteiltes I/O-Ausgangsmodul

Das Allen-Bradley 1753-OB16, auch katalogisiert als das 1753-OB16 Ausgangsmodul, fungiert als dedizierte Hardwarekomponente zur diskreten Signalbetätigung innerhalb von GuardPLC Distributed I/O-Systemen. Es ermöglicht die direkte elektrische Schaltung von Feldlasten über 16-Kanal-Digitalausgangskontrolle mittels 24 V DC-Schnittstelle und gewährleistet gleichzeitig Ethernet-basierte Kommunikation über zwei RJ-45 10/100BaseT-Ports.

Hardware-Spezifikationen

EtherNet/IP Backplane- und Distributed I/O-Ausführungsschicht

Das 1753-OB16 integriert sich in die GuardPLC Distributed I/O-Architektur mittels Ethernet-basierter deterministischer Kommunikation über Dual-Port-Switching. Die interne Backplane-Verwaltung unterstützt synchronisierte Ausgangszustandsaktualisierungen mit zyklischem und ereignisgesteuertem Datenaustausch. Die I/O-Zuordnung erfolgt über Controller-Scanaufgaben mit konsistentem 10 ms Reaktionsverhalten unter Standardkonfiguration.

Das Modul unterstützt die Skalierung der I/O-Dichte über verteilte Knoten, wobei die Ausgangsgruppierung in strombegrenzten Segmenten (0,2 A pro Gruppe) erfolgt. Die Ethernet-Switching-Architektur ermöglicht den Einsatz in Daisy-Chain- oder Stern-Topologie mit kontrollierter Frame-Weiterleitung zur Echtzeit-Ausgangszustandsübertragung.

Häufig gestellte Fragen (FAQ)

F: Kann das 1753-OB16 während des Betriebs hot-geswapped werden?
A: Die Hot-Swap-Fähigkeit hängt von der Systemkonfiguration ab. Das Entfernen unter Last kann die Backplane-Kommunikation und Ausgangszustände unterbrechen, da die Synchronisation direkt zwischen Modul und Controller erfolgt.

F: Wie ist der Stromverbrauch des Backplanes strukturiert?
A: Das Modul bezieht 24 V DC-Systemstrom mit segmentiertem Verbrauch von 0,2 A pro Ausgangsgruppe, verteilt auf interne Kanalcluster.

F: Beeinflusst das Firmware-Update die Beibehaltung des Ausgangszustands?
A: Firmware-Updates über GuardPLC-Systemtools können einen Neustart des Moduls erfordern, was während der Reinitialisierung zu einem vorübergehenden Verlust der Ausgangszustandssynchronisation führt.

Richtlinien für die Feldinstallation

• Installieren Sie das Modul in einen kompatiblen GuardPLC Distributed I/O-Rack-Slot mit sicherer mechanischer Verriegelung.

• Halten Sie die korrekte 24 V DC-Versorgungspolarität ein und überprüfen Sie die Ausrichtung des Backplane-Steckers vor dem Einschalten des Systems.

• Verwenden Sie geschirmte Ethernet-Kabel für RJ-45-Anschlüsse und sorgen Sie für eine ordnungsgemäße Erdung am Schaltschrank-Eintrittspunkt.

• Trennen Sie die Ausgangsverdrahtung von Hochstör-Leitungen, um induzierte Schaltstörungen zu reduzieren.

• Beachten Sie die Kanalbelastungsgrenzen (max. 2 A pro Kanal) und überprüfen Sie die induktive Unterdrückung bei Lasten bis zu 500 mH.
