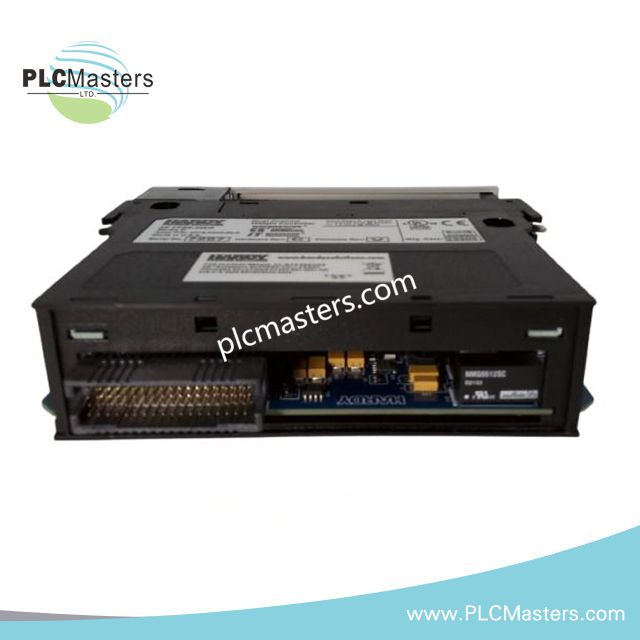

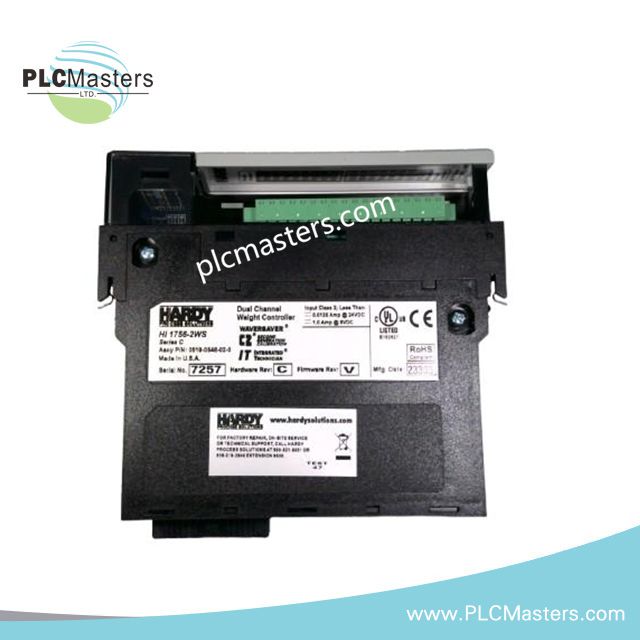

Allen-Bradley 1756-2WS ControlLogix Wägemodul

Das Allen-Bradley 1756-2WS, auch als 1756-2WS Dual-Kanal Wägemodul katalogisiert, dient als primäres ControlLogix I/O-Modul zur Durchführung der dualen, unabhängigen Dehnungsmessstreifen-Signalerfassung auf ControlLogix Backplane-Plattformen. Konfiguriert für die Lastzellenanregung und Signaldigitalisierung in ControlLogix I/O-Chassis-Systemen, bietet das Modul eine direkte elektrische Schnittstelle zu Wheatstone-Brückensensorarrays über zwei isolierte Messkanäle.

Innerhalb der Allen-Bradley ControlLogix-Architektur implementiert das Modul deterministische Backplane-Kommunikation mit definierten 5 VDC- und 24 VDC-Stromsegmentierungen, die eine synchronisierte Erfassung von bis zu acht 350-Ohm-Lastzellen pro Kanal ermöglichen.

Suffix-Aufschlüsselung & Modellmatrix

Für das 1756-2WS existiert keine offiziell veröffentlichte Suffix-Aufschlüsselung. Die Bezeichnung steht für eine feste ControlLogix Dual-Kanal Wägemodul-Variante innerhalb der 1756 I/O-Familie.

Hardware-Spezifikationen

ControlLogix Backplane I/O-Erfassungsverhalten

Innerhalb der ControlLogix Backplane-Architektur führt das 1756-2WS eine synchronisierte analoge Erfassung mittels zyklischer Busplanung über die 5 VDC-Systemschiene durch. Das Modul hält eine Dual-Kanal-Isolationslogik aufrecht, die eine unabhängige Skalierung der Dehnungsmessstreifen-Brückeneingänge ohne Kanalübersprechen ermöglicht. Die Backplane-Kommunikation erfolgt über ControlLogix deterministisches Bustiming und unterstützt Echtzeit-Lastzellenanregungsüberwachung sowie digitale Umwandlungsabstimmung.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1756-2WS Hot-Swap-Einsetzen in einem laufenden ControlLogix-Rack?
A: Ja, gemäß den ControlLogix-Systemregeln unterstützt das Modul Hot-Swap, jedoch sollte die Kanalanregung auf Anwendungsebene vor dem Entfernen deaktiviert werden, um transienten Lastzellenanregungsdrift zu vermeiden.

F: Wie verteilt sich der Backplane-Strom über das Modul?
A: Das Modul zieht 1,0 A von der 5 VDC Backplane-Schiene und einen geringen Strom von 0,0125 A von der 24 VDC Hilfsschiene, wobei die interne Regelung Signalaufbereitung und Anregungsschaltungen trennt.

F: Können beide Kanäle unabhängig mit unterschiedlichen Lastzellkonfigurationen betrieben werden?
A: Ja. Jeder Kanal arbeitet als unabhängige Messeinheit mit separater Wheatstone-Brückenanregung und A/D-Wandlungspfaden.

Feldinstallationsrichtlinien

• Stellen Sie sicher, dass die ControlLogix-Chassis-Stromversorgung vor dem ersten Einsetzen des Moduls vollständig entfernt ist

• Überprüfen Sie die Backplane-Steckverbindung, um intermittierenden 5 VDC-Versorgungskontakt zu vermeiden

• Halten Sie die Schirmung an einem Einzelpunkt-Masseanschluss nahe der Erdungsschiene des SPS-Schaltschranks

• Führen Sie die Lastzellverkabelung fern von Hochfrequenz-Schaltleitern, um Anregungsrauschen zu reduzieren

• Beachten Sie Drehmoment- und Zugentlastungsanforderungen an den Kabelzugängen der Dehnungsmessstreifen

• Stellen Sie vor dem Einschalten der Lastzellen eine korrekte Kanalzuordnungskonfiguration in ControlLogix Studio sicher
