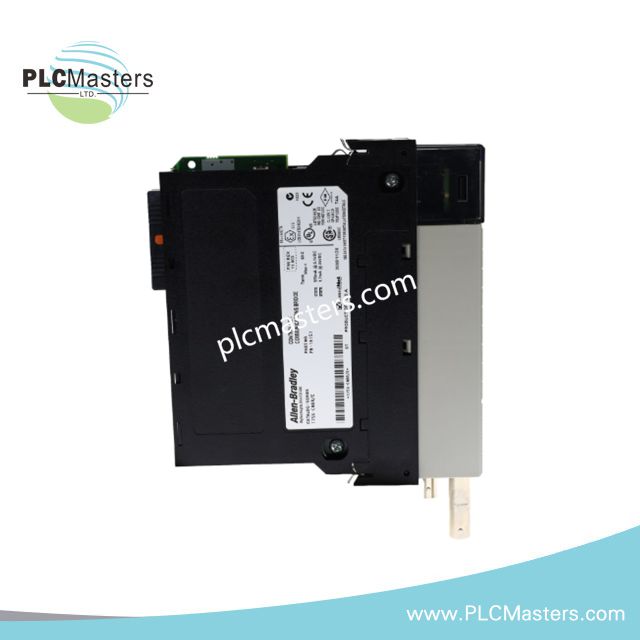

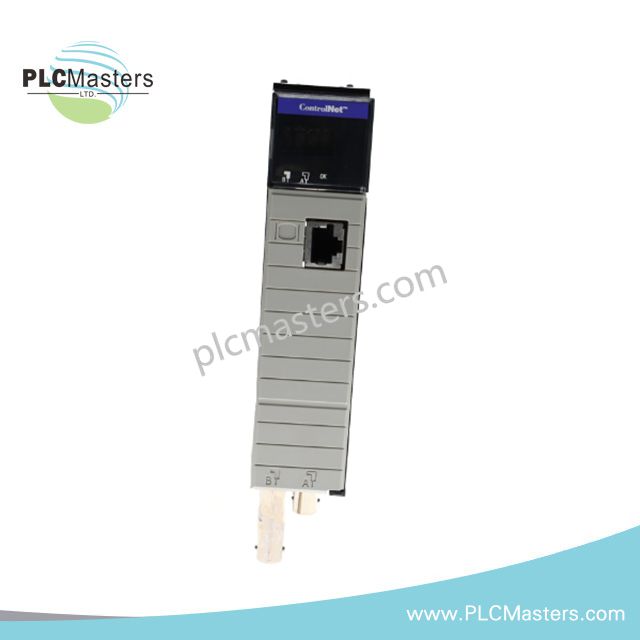

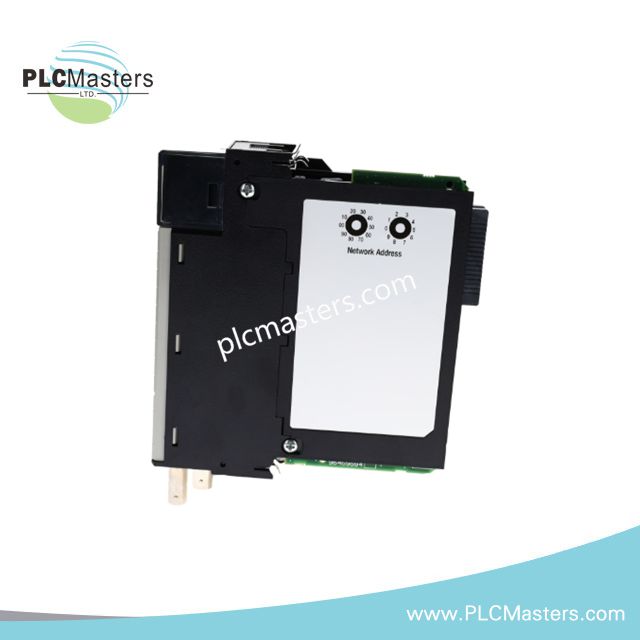

Allen-Bradley 1756-CNBR ControlLogix ControlNet-Brückenmodul

Produktbeschreibung

Das 1756-CNBR ist ein ControlNet-Kommunikationsbrückenmodul, das für die Allen-Bradley ControlLogix-Plattform entwickelt wurde. Es ermöglicht deterministischen Hochgeschwindigkeits-Datenaustausch zwischen Controllern und verteilten Knoten in einem ControlNet-Netzwerk und unterstützt sowohl Simplex- als auch redundante Netzwerktopologien.

Dieses Modul ist mit zwei ControlNet-Ports für Netzwerkredundanz und einem Network Access Port (NAP) für Konfigurations- und Diagnosezugang über eine RJ-45-Schnittstelle ausgestattet. Es ist darauf ausgelegt, stabile Kommunikation in zeitkritischen Steuerungsanwendungen zu gewährleisten, die synchronisierte E/A- und Bewegungsdatenübertragung erfordern.

Das 1756-CNBR unterstützt hochkapazitive Netzwerkverbindungen und ist für die Installation in Standard-ControlLogix-Chassis-Systemen ausgelegt, wobei es sich nahtlos in Systemstromversorgungen und Rückwandarchitektur integriert.

Wichtige technische Spezifikationen

Kommunikationsschnittstelle

• Netzwerkprotokoll: ControlNet

• Datenrate: 5 Mbps

• ControlNet-Ports: 2 (unterstützt redundante oder Simplex-Konfiguration)

• Network Access Port: RJ-45 (8-polig geschirmt)

• Maximale Netzwerkknoten: bis zu 99

• Logische Verbindungen: 40–48 (bis zu 64 maximal unterstützte Verbindungen)

Systemkompatibilität

• Plattform: ControlLogix

• Chassis-Kompatibilität: 1756-A4, A7, A10, A13, A17

• Slot-Anforderung: 1-Slot-Modul

Elektrische Eigenschaften

• Rückwandstrom:

• 970 mA bei 5,1 VDC

• 1,7 mA bei 24 VDC

• Leistungsaufnahme: max. 5,5 W

• Isolationsspannung: 30 V Dauerbetrieb

Mechanik & Installation

• Montage: ControlLogix-Chassis-Rückwand

• Gehäusetyp: Offenes Modul

• Gewicht: 0,99 lbs

• Kommunikationskabel: 1786-RG6 vierfach geschirmtes Koaxialkabel

Umgebungsbedingungen

• Betriebstemperatur: 0°C bis 60°C (32°F bis 140°F)

Funktionale Merkmale

• Dual-Port-Architektur für redundante ControlNet-Netzwerke

• Deterministische Kommunikation für synchronisierte Steuerungssysteme

• Unterstützt hochdichte E/A- und Controller-Nachrichtenübertragung

• Integrierte Diagnose- und Netzwerkzugangsfunktion

Anwendungen

• Hochgeschwindigkeits-Bewegungssteuerungssysteme

• Groß angelegte verteilte Steuerungsarchitekturen

• Prozessautomatisierung, die deterministische Kommunikation erfordert

• Redundante industrielle Netzwerkkonfigurationen

FAQ

Unterstützt dieses Modul redundanten Netzbetrieb?
Ja, es unterstützt sowohl Simplex- als auch vollständig redundante ControlNet-Konfigurationen mit zwei Kommunikationsports.

Wozu dient der Network Access Port (NAP)?
Der NAP bietet RJ-45-Zugang für Konfiguration, Diagnose und Netzwerk-Fehlerbehebung.

Wie viele Verbindungen kann es verarbeiten?
Es unterstützt bis zu 64 Gesamtverbindungen mit 40–48 logischen ControlLogix-Kommunikationsverbindungen.
