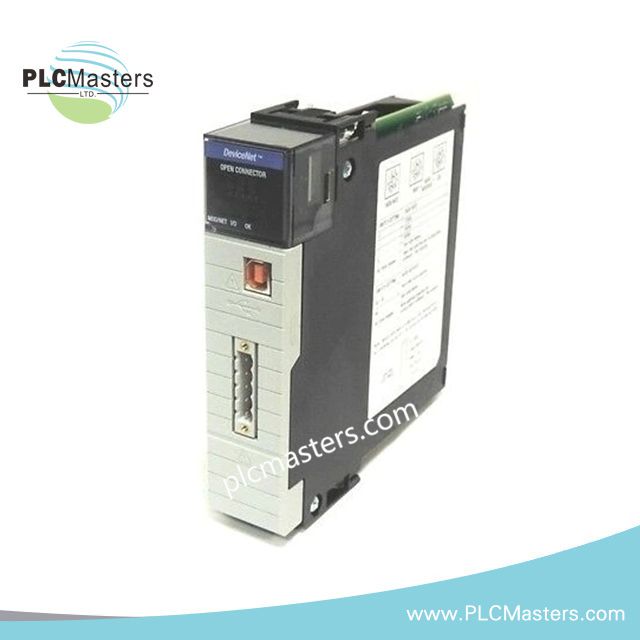

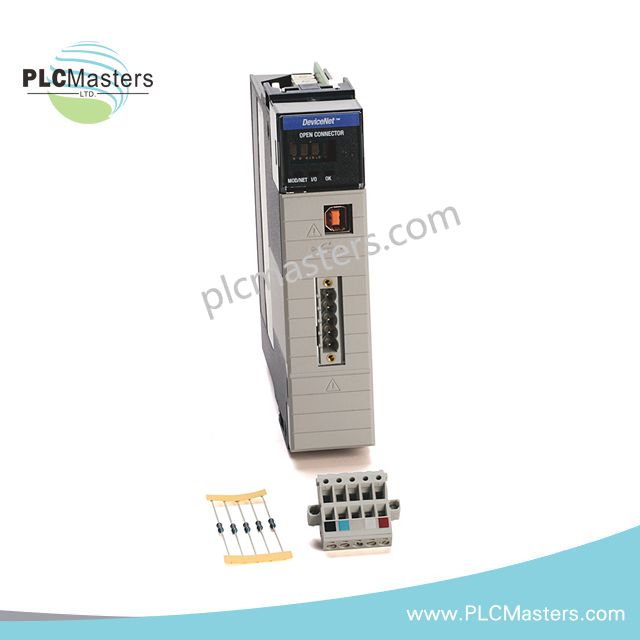

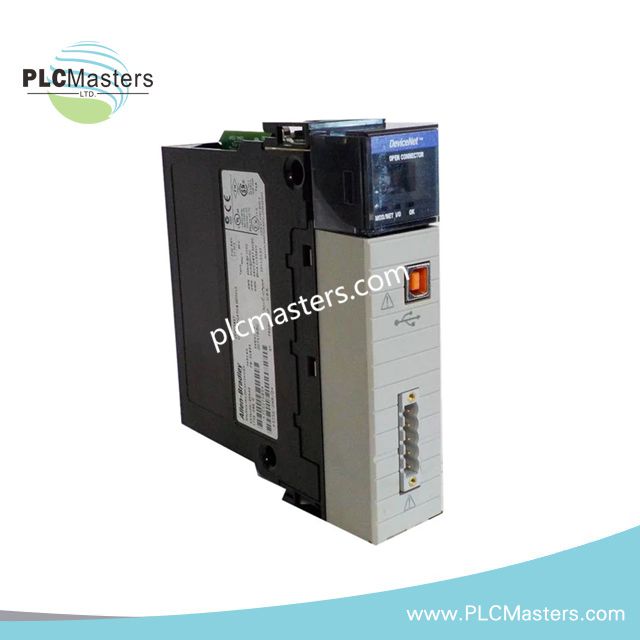

Allen-Bradley 1756-DNB/E DeviceNet-Kommunikationsmodul

Das Allen-Bradley 1756-DNB/E, auch katalogisiert als das 1756-DNB/E DeviceNet-Kommunikationsmodul, fungiert als dedizierte Hardwarekomponente für die Echtzeit-DeviceNet-Netzwerkintegration innerhalb von ControlLogix-Backplane-Systemen. Es ermöglicht die direkte elektrische Ausführung des zyklischen I/O-Datenaustauschs zwischen Logix5000-Steuerungen und verteilten DeviceNet-Knoten über die 1756-Chassis-Backplane-Architektur.

Suffix-Aufschlüsselung & Modellmatrix

• 1756: ControlLogix-Chassis-Plattformkennung

• DNB: DeviceNet-Bridge-Kommunikationsfunktion

• /E: Revisionskennzeichen für Hardware-/Firmware-Version

Hardware-Spezifikationen

ControlLogix Backplane-Bus und deterministisches Netzwerkverhalten

Das Modul kommuniziert über die ControlLogix-Backplane und arbeitet innerhalb deterministischer Scanzyklen, die durch die Architektur der Profinet- / EtherNet/IP-deterministischen Netzwerke definiert sind. Die Skalierung der I/O-Dichte wird über die Chassis-Steckplatzadressierung verwaltet, während die Firmware-Flash-Kompatibilität die Ausrichtung an Logix5000-Systemrevisionen sicherstellt. Die Geschwindigkeit der Backplane-Bus-Kommunikation regelt den Datenaustausch zwischen der Controller-Aufgabenausführung und den DeviceNet-Zyklusrahmen. Das Modul hält isolierte Ausführungspfade zwischen der Backplane-Speicherabbildung und dem externen DeviceNet-Verkehr aufrecht.

Häufig gestellte Fragen (FAQ)

F: Kann das 1756-DNB/E während des laufenden Betriebs hot-geswapt werden?
A: Ja, aber das Entfernen löst eine Netzwerkausfallzeit bei DeviceNet-Knoten aus, bis die Modul-Neuinitialisierung abgeschlossen und der Scan neu gebunden ist.

F: Wie hoch ist die Strombegrenzung am Backplane pro ControlLogix-Steckplatz?
A: Das Modul zieht etwa 800 mA bei 5 VDC; das gesamte Chassis-Strombudget muss die kumulative Last aller Steckplätze berücksichtigen.

F: Beeinflusst die Firmware-Version die Kompatibilität der DeviceNet-Knoten?
A: Ja, Firmware-Inkompatibilitäten können die Knotenzuordnungstabellen und das zyklische I/O-Scheduling-Verhalten im gesamten Netzwerk verändern.

Richtlinien für die Feldinstallation

• Setzen Sie das Modul in einen ausgeschalteten oder vom Chassis unterstützten hot-swap-kompatiblen ControlLogix-Steckplatz ein.

• Stellen Sie sicher, dass der DeviceNet-Stamm an beiden Enden mit den korrekten Impedanzwiderständen terminiert ist.

• Stellen Sie die Schirmkontinuität über alle DeviceNet-Kabelabschnitte hinweg sicher.

• Überprüfen Sie die Pinbelegung des 5-poligen Phoenix-Steckers vor dem Einschalten des Netzwerks.

• Vermeiden Sie es, das DeviceNet-Kabel parallel zu Hochspannungsleitern zu verlegen, um induzierte Störkopplungen zu reduzieren.

• Bestätigen Sie, dass die Sitztiefe der Chassis-Rückwand vollständig eingerastet ist, bevor Sie mit der Inbetriebnahme beginnen.
