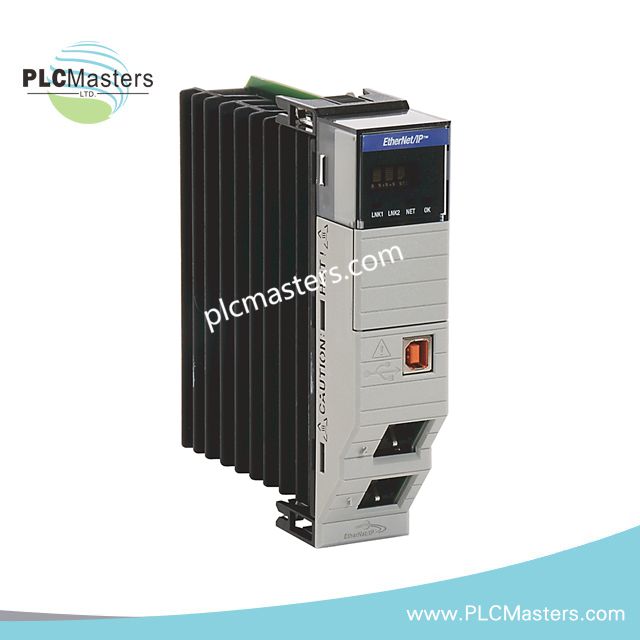

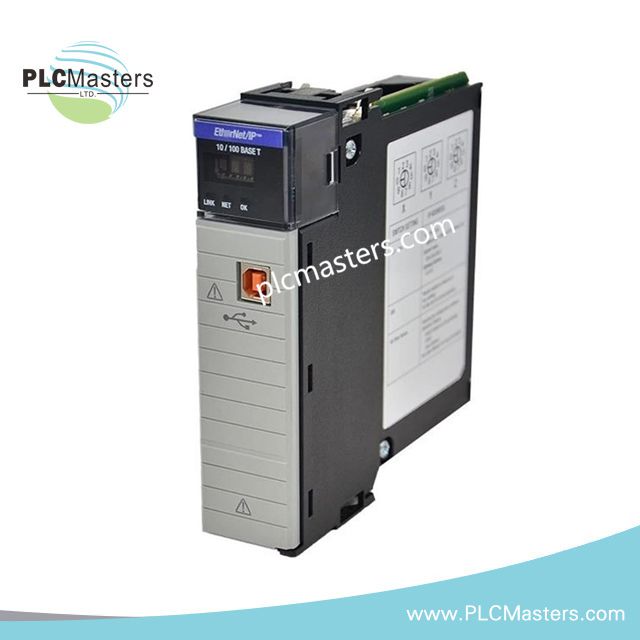

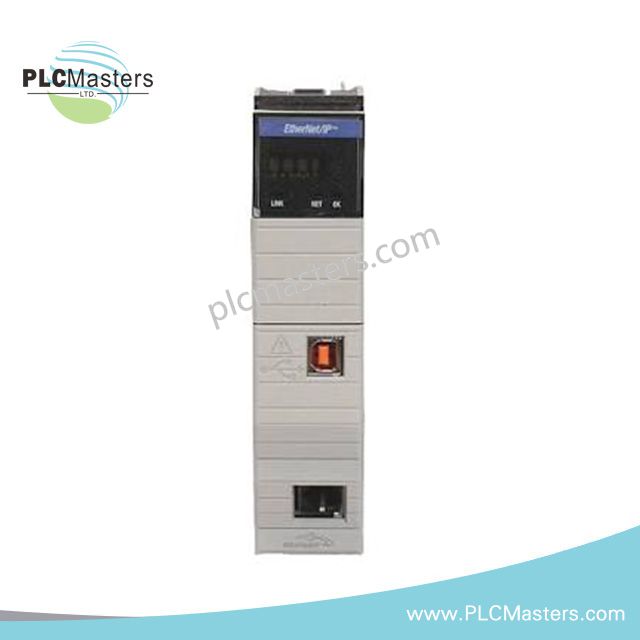

Allen-Bradley 1756-EN2TRXT EtherNet/IP-Kommunikationsmodul

Konfiguriert für deterministischen EtherNet/IP-Datenaustausch und ControlLogix-Rückplaneinbindung in ControlLogix-Chassis-Netzwerken, bietet das Allen-Bradley 1756-EN2TRXT (1756-EN2TRXT High Performance Bridge mit Embedded Switch) eine direkte physische Weiterleitung des CIP-Verkehrs zwischen Steuerungsaufgaben und verteilten Ethernet-Knoten über zwei Kupferschnittstellen mit eingebetteter Switching-Logik.

Suffix-Aufschlüsselung & Modellmatrix

Es wird keine explizite herstellerdefinierte Suffix-Zerlegung für 1756-EN2TRXT angegeben.
Die Basisbezeichnung bleibt 1756-EN2TRXT ControlLogix EtherNet/IP-Kommunikationsmodul mit erweiterter Temperaturfähigkeit.

Hardware-Spezifikationen

ControlLogix-Rückplanbus-Kommunikation & EtherNet/IP-Switching-Architektur

Das Modul integriert eingebettete Switch-Logik mit der ControlLogix-Rückplanbus-Kommunikationsgeschwindigkeit, wodurch eine synchronisierte CIP-Paketweiterleitung zwischen Logix-Aufgaben und externen Ethernet-Knoten ermöglicht wird. Die Dual-Port-Architektur unterstützt lineare, sternförmige und gerätebezogene Ringtopologien ohne externe Switching-Ebenen. Die Skalierung der I/O-Dichte wird durch Logix-Verbindungszuweisungstabellen verwaltet, während die Firmware-Ebene eine deterministische EtherNet/IP-Planung unter gemischter TCP/IP- und CIP-Verkehrslast aufrechterhält.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1756-EN2TRXT Hot-Swap in einem aktiven Chassis?
A: Ja. Das Modul unterstützt das heiße Einstecken mit automatischer Rückplan-Neuidentifikation und Verbindungswiederherstellung.

F: Wie wirkt sich die volle Auslastung der Logix-Verbindungen auf die Rückplanbelastung aus?
A: Bei maximaler Verbindungszuweisung (256 Logix-Verbindungen) hält das Modul einen stabilen Rückplanstrom von 1 A bei 5,1 VDC aufrecht.

F: Kann der eingebettete Switch unabhängig vom ControlLogix-Rückplan betrieben werden?
A: Ja. Die Ethernet-Switching-Funktionen bleiben aktiv, während die Rückplan-Kommunikation für die Logix-Integration aufrechterhalten wird.

Feldinstallationsrichtlinien

Setzen Sie das Modul in einen beliebigen verfügbaren ControlLogix-Chassis-Slot ein und stellen Sie eine vollständige Rückplanstecker-Verbindung sicher. Achten Sie auf korrekte Ausrichtung, um intermittierende CIP-Kommunikationsfehler zu vermeiden. Verwenden Sie geschirmte Cat 5 Ethernet-Kabel mit ordnungsgemäßer Schirmabschluss am Schaltschrank-Erdungspunkt. Vermeiden Sie parallele Verlegung mit Hochspannungsleitern, um EMI-Kopplungen zu reduzieren. Überprüfen Sie vor der Inbetriebnahme die Firmware-Kompatibilität des Controllers, um eine korrekte Logix-Verbindungszuordnung und EtherNet/IP-Routing-Verhalten sicherzustellen.
