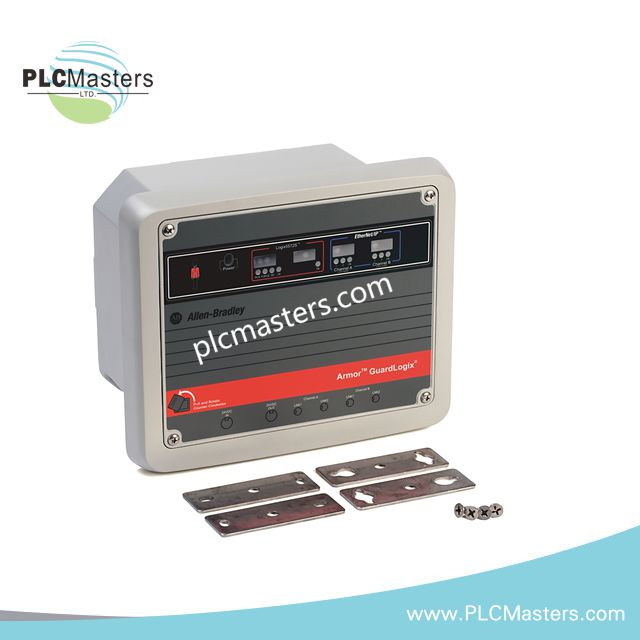

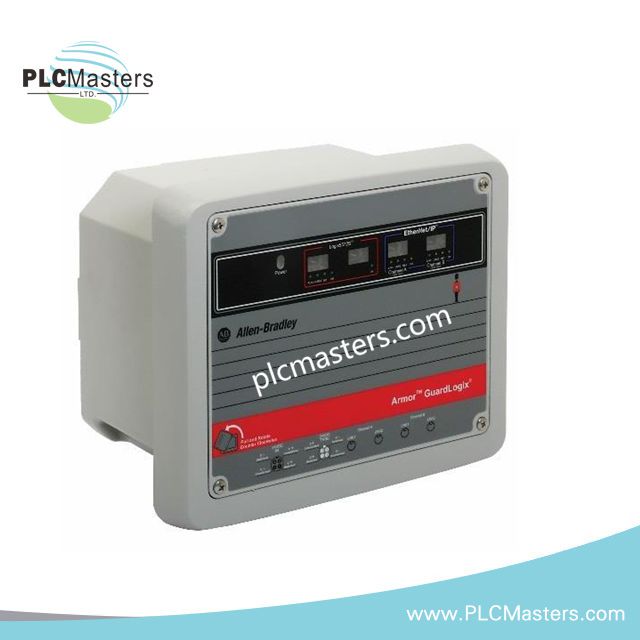

Allen-Bradley 1756-L72EROMS Armor GuardLogix Steuerung

Allen-Bradley 1756-L72EROMS Armor GuardLogix Steuerung

Konfiguriert für die Ausführung von Standard- und Sicherheitssteuerungslogik in EtherNet/IP ControlLogix-Plattformen, bietet das Allen-Bradley 1756-L72EROMS (1756-L72EROMS Controller-Modul) eine direkte physikalisch/elektrische Ausführung für GuardLogix-Sicherheitsanwendungen mit integrierten Steuerungs- und Kommunikationsfunktionen.

Hardware-Spezifikationen

Deterministisches EtherNet/IP-Netzwerk und Sicherheitsausführung

Der 1756-L72EROMS integriert GuardLogix-Sicherheitsverarbeitung mit ControlLogix-Standardsteuerungsfunktionen. Der Controller unterstützt separate Standard- und Sicherheits-Speicherbereiche, die die Ausführung von Sicherheitsaufgaben und konventionellen Automatisierungsprogrammen auf derselben Hardwareplattform ermöglichen.

Der deterministische Betrieb des EtherNet/IP-Netzwerks wird durch integrierte Ethernet-Schnittstellen unterstützt. Die Controller-Architektur ermöglicht die Skalierung der I/O-Dichte durch verteilte EtherNet/IP-Geräte, während die Kommunikation zwischen Standard- und sicherheitsrelevanten Datenaustauschen getrennt bleibt.

Häufig gestellte Fragen

F: Welche Sicherheits-Speicherkapazität steht im 1756-L72EROMS zur Verfügung?
A: Der Controller bietet 2 MB dedizierten Sicherheits-Speicher und 4 MB Standard-Benutzerspeicher für die Ausführung von Controller-Anwendungen.

F: Welche Art von Ethernet-Verbindung wird vom 1756-L72EROMS unterstützt?
A: Der Controller verfügt über vier Ethernet M12 Category 5E-Anschlüsse für EtherNet/IP-Kommunikation.

F: Welchen Gehäuseschutz bietet der Controller?
A: Der Controller verwendet ein UL Type 4/4X-Gehäuse und bietet IP67-Schutz für Installationen, die ein abgedichtetes Industriegehäuse erfordern.

Richtlinien für die Feldinstallation

Installieren Sie den Controller mit kompatibler Armor ControlLogix-Montagehardware und vergewissern Sie sich, dass die 24 VDC-Stromversorgung vor dem Betrieb innerhalb des angegebenen Eingangsspannungsbereichs liegt.

Verwenden Sie geschirmte und ordnungsgemäß geerdete Ethernet-Kabel für EtherNet/IP-Verbindungen. Halten Sie eine Trennung zwischen Kommunikationskabeln und Hochspannungsstromleitern ein, um elektrische Störungen zu reduzieren.

Bestätigen Sie die Dichtung des Steckverbinders, den Zustand der M12-Schnittstelle und die Gehäuseintegrität vor der Installation in exponierten Industrieumgebungen. Überprüfen Sie die Kompatibilität der Sicherheits-Firmware und die Projektkonfiguration vor der Inbetriebnahme von Sicherheitsaufgaben.
