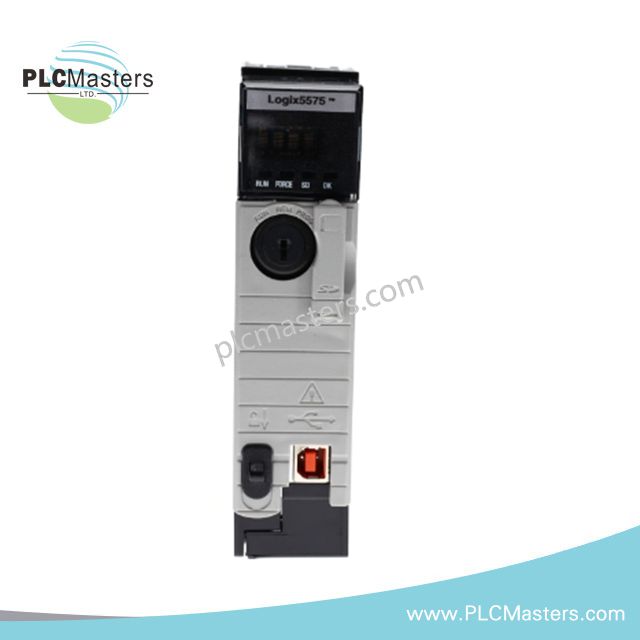

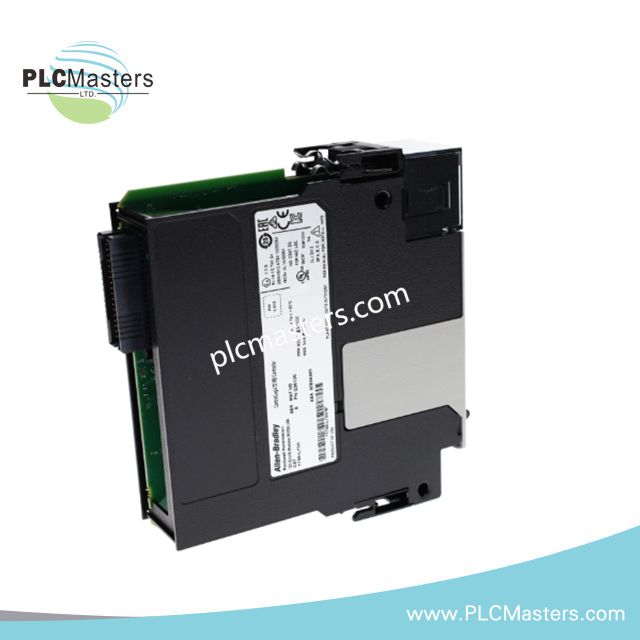

Allen Bradley 1756-L75K ControlLogix Prozessor-Modul
$123.00
$320.00
Beschreibung
Allen Bradley 1756-L75K ControlLogix Prozessor-Modul
Das Allen Bradley 1756-L75K, auch als 1756-L75K Prozessor-Modul katalogisiert, fungiert als dedizierte Hardwarekomponente für die Steuerungsausführung, I/O-Datenverarbeitung und Netzwerkkommunikation innerhalb der ControlLogix-Automatisierungsplattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1756-L75K |
| Marke | Allen Bradley |
| Gewicht | 0,50 lbs |
| Leistungsaufnahme | 2,5 W |
| Produkttyp | ControlLogix Prozessor-Modul |
| Produktlinie | ControlLogix |
| I/O-Speicher | 0,98 MB |
| Benutzerspeicher | 32 MB |
| Maximale I/O | 128.000 Punkte |
| Maximale digitale I/O | 128.000 Punkte |
| Maximale analoge I/O | 4.000 Punkte |
| Controller-Verbindungen | 500 |
| Stromaufnahme (1,2 VDC) | 5 mA |
| Stromaufnahme (5,1 VDC) | 800 mA |
| Wärmeabgabe | 8,5 BTU/Stunde |
| Isolationsspannung | 30 V kontinuierlich |
| Gehäusetyp | Offener Stil |
| Anzeigeinterface | 4-Zeichen-Anzeige |
| Kommunikationsanschluss | USB-Anschluss |
| Beschichtung | Konforme Beschichtung |
ControlLogix Backplane-Kommunikation und Firmware-Kompatibilitätsmerkmale
Das 1756-L75K Prozessor-Modul arbeitet über die ControlLogix Backplane-Bus-Architektur für die Steuerkommunikation, I/O-Datenübertragung und chassisbasierte Modulkoordination. Der Prozessor unterstützt die Skalierung der I/O-Dichte mit bis zu 128.000 digitalen I/O-Punkten und 4.000 analogen I/O-Punkten innerhalb kompatibler ControlLogix-Konfigurationen.
Das Modul unterstützt Firmware-Flash-Kompatibilität innerhalb der ControlLogix-Plattform, was Controller-Firmware-Updates und Kompatibilitätsmanagement mit unterstützten Systemkomponenten ermöglicht. EtherNet/IP und andere industrielle Kommunikationsnetzwerke können über kompatible Kommunikationsschnittstellenmodule für deterministischen Controller-Datenaustausch integriert werden.
Der Prozessor bietet 32 MB Benutzerspeicher und 0,98 MB I/O-Speicher für die Ausführung von Anwendungen, Steuerdatenverarbeitung und Systemkonfigurationsspeicherung. Das Design mit konformer Beschichtung bietet zusätzlichen Schutz auf Platinenebene für industrielle Installationsumgebungen.
Häufig gestellte Fragen
F: Wie hoch ist der Backplane-Strombedarf des 1756-L75K Prozessor-Moduls?
A: Das Modul benötigt 5 mA bei 1,2 VDC und 800 mA bei 5,1 VDC vom ControlLogix-Chassis-Backplane.
F: Unterstützt das 1756-L75K USB-Kommunikation?
A: Ja. Das Modul verfügt über einen USB-Anschluss, der für Steuerprogrammierung und Konfigurationsfunktionen vorgesehen ist.
F: Kann das 1756-L75K als eigenständiger Controller installiert werden?
A: Nein. Der Prozessor verwendet ein offenes Gehäuse und muss in einem kompatiblen ControlLogix-Chassis mit Backplane-Kommunikation installiert werden.
Feldinstallationsrichtlinien
Installieren Sie das 1756-L75K Prozessor-Modul in einem kompatiblen ControlLogix-Chassis-Slot und überprüfen Sie die Kapazität der Chassis-Stromversorgung vor dem Systemstart.
Stellen Sie sicher, dass das Modul vollständig mit dem Backplane-Stecker verbunden ist und während des Betriebs eine ordnungsgemäße mechanische Befestigung gewährleistet ist. Verlegen Sie Kommunikationskabel getrennt von Hochspannungsleitern, um elektromagnetische Störungen zu reduzieren.
Wenden Sie Erdungspraktiken für das Chassis gemäß dem Installationsstandard des Steuerungssystems an. Kabelabschirmungen sollten entsprechend den Anforderungen der Netzwerkommunikation terminiert werden. Bestätigen Sie die Firmware-Kompatibilität zwischen Prozessor, Kommunikationsmodulen und angeschlossenen I/O-Geräten vor der Inbetriebnahme.
