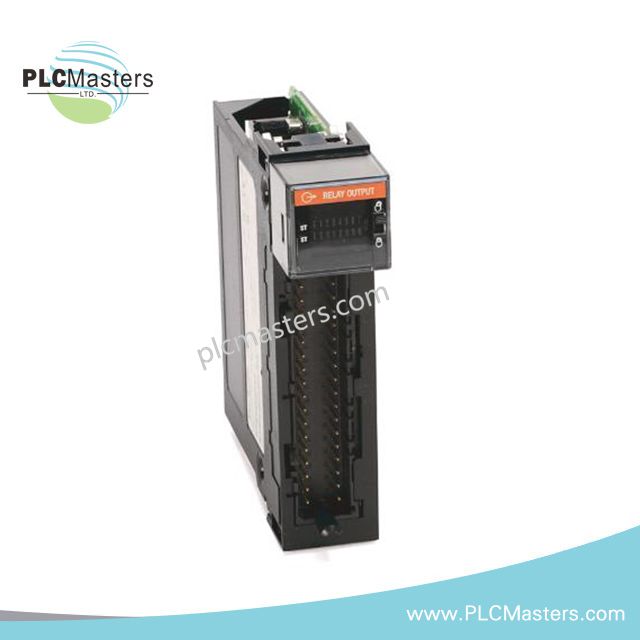

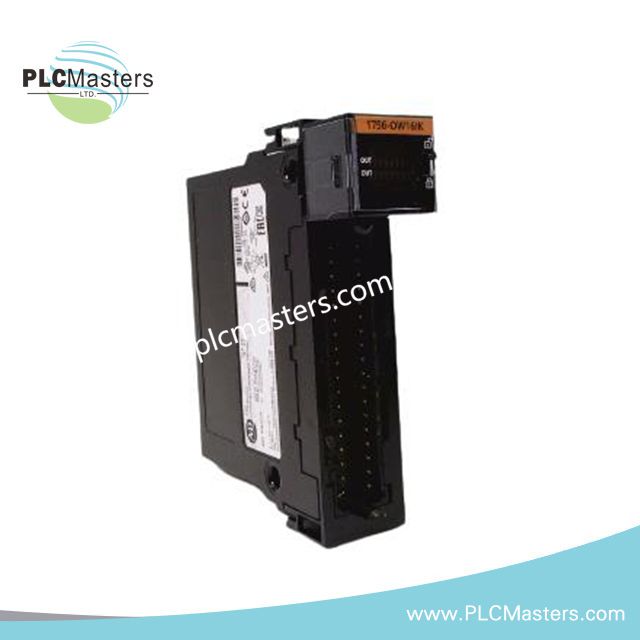

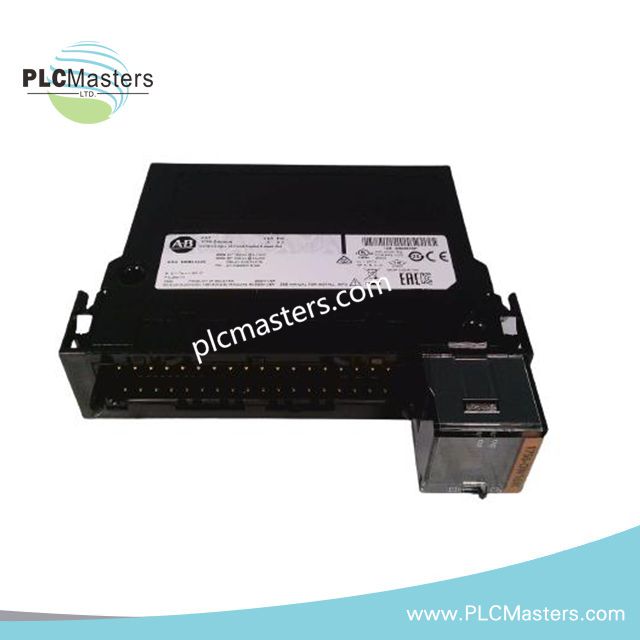

Allen-Bradley 1756-OW16IK ControlLogix isoliertes Relais-Ausgangsmodul
$123.00
$320.00
Beschreibung
Allen-Bradley 1756-OW16IK ControlLogix isoliertes Relais-Ausgangsmodul
Konfiguriert für isoliertes Relais-Schalten in ControlLogix-Chassis-Systemen bietet das Allen-Bradley 1756-OW16IK (1756-OW16IK Isoliertes Relais-Ausgangsmodul) die direkte elektrische Ausführung für 16 einzeln isolierte normalerweise offene Relaiskontakte. Das Modul verbindet sich mit AC- und DC-Feldgeräten über diskrete Relaisausgänge.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1756-OW16IK |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,99 lbs |
| Abmessungen | Offener Stil, 1-Slot ControlLogix-Chassis-Modul |
| Betriebstemperatur | 0 °C bis 60 °C |
| Leistungsaufnahme | Maximal 4,5 W bei 60 °C |
| Produkttyp | Isoliertes Relais-Ausgangsmodul |
| Serie | Bulletin 1756 ControlLogix I/O |
| Ausgangskanäle | 16 einzeln isolierte Relaisausgänge |
| Kontaktart | Normalerweise offene (N.O.) Relaiskontakte |
| Betriebsspannung | 10-265 VAC, 5-150 VDC |
| Ausgangsstrombewertung | 2 A, 0,5 A, 0,25 A je nach Lastbedingungen |
| Maximale Ausgangsverzögerungszeit | 10 ms |
| Isolationsspannung | 50 V Dauerbetrieb |
| Backplane-Strom bei 5 V | 150 mA |
| Backplane-Strom bei 24 V | 150 mA |
| Kompatibilität des Klemmenblocks | 1756-TBCH, 1756-TBS6H |
| Gehäusetyp | Offener Stil |
ControlLogix Relais-Schalt- und Isolationsmerkmale
Das 1756-OW16IK verwendet einzeln isolierte Relaiskontakte zur Trennung der Feld-Ausgangskreise. Die Relais-Ausgangsarchitektur unterstützt das Schalten von AC- und DC-Lasten über normalerweise offene Kontakte, was eine unabhängige Verbindung diskreter Feldgeräte ermöglicht. Das Modul bietet eine Punkt-für-Punkt-Trennung für Anwendungen, die elektrische Isolation zwischen Ausgangskanälen erfordern.
Das Modul arbeitet innerhalb der ControlLogix I/O-Plattform unter Verwendung der Chassis-Backplane-Kommunikation. Die I/O-Dichte-Skalierung unterstützt 16 Relaispunkte in einem einzigen Slot und erhält dabei separate Schaltwege auf der Feldseite.
Häufig gestellte Fragen
F: Welche Art von Feldsignalen kann das 1756-OW16IK schalten?
A: Das Modul schaltet diskrete AC- und DC-Lasten über Relaiskontakte. Unterstützte Betriebsbereiche sind 10-265 VAC und 5-150 VDC.
F: Sind die Relais-Ausgangskanäle einzeln isoliert?
A: Ja. Das Modul bietet 16 einzeln isolierte Relais-Ausgangspunkte für separate Feldkreisanschlüsse.
F: Welche ControlLogix-Chassis-Ressourcen werden benötigt?
A: Das Modul belegt einen ControlLogix-Chassis-Slot und benötigt die Backplane-Stromversorgung über die 5 V- und 24 V-Versorgungen.
Richtlinien für die Feldinstallation
Installieren Sie das Modul in einem kompatiblen ControlLogix-Chassis-Slot mit dem korrekt eingesetzten abnehmbaren Klemmenblock. Überprüfen Sie die Spannungspegel der Feldverdrahtung und die Anforderungen an den Laststrom, bevor Sie die Relaisausgänge anschließen.
Verlegen Sie Relais-Ausgangsverdrahtung getrennt von niederpegeligen Analogsignal-Kabeln, um elektrische Störungen zu reduzieren. Verwenden Sie geeignete Erdungspraktiken für das Gehäuse und die Kabelabschirmungen entsprechend der Installationsumgebung. Überprüfen Sie die korrekte Sitzposition des Klemmenblocks und die Befestigung am Chassis vor der Inbetriebnahme des Systems.
