Allen-Bradley 1756-PA72K ControlLogix AC-Stromversorgungsmodul
$123.00
$320.00
Beschreibung

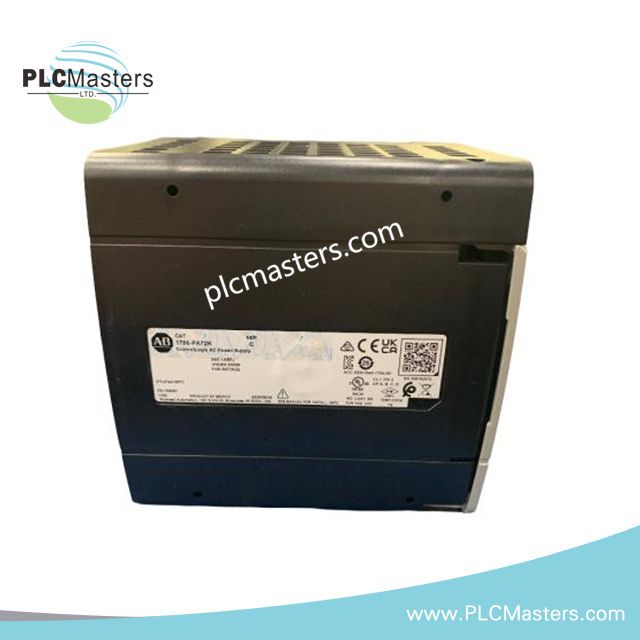

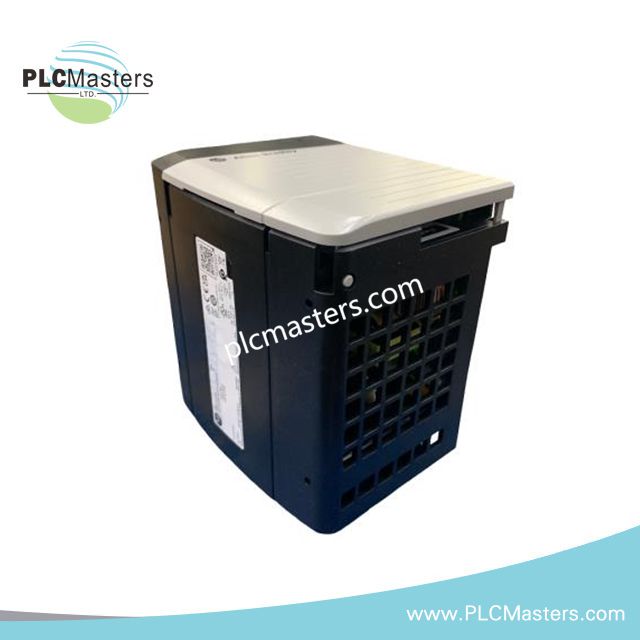

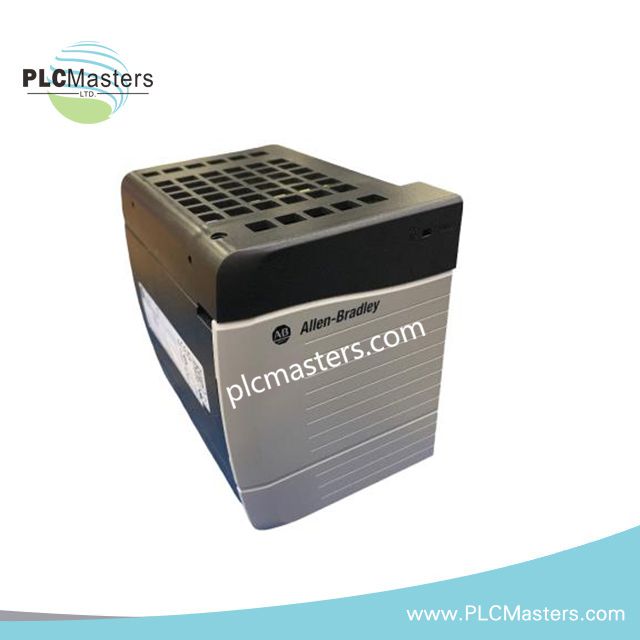

Allen-Bradley 1756-PA72K ControlLogix AC-Stromversorgungsmodul
Das Allen-Bradley 1756-PA72K, auch als 1756-PA72 ControlLogix AC-Stromversorgungsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur AC-DC-Stromumwandlung innerhalb der ControlLogix-Chassis-Plattformen. Es liefert geregelte Backplane-Spannung durch Umwandlung von 85-265 VAC Eingangsspannung für Controller-, Kommunikations- und I/O-Module.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1756-PA72K |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Produkttyp | ControlLogix AC-Stromversorgungsmodul |
| Serie | ControlLogix 1756 |
| Modultyp | Standard AC-Stromversorgung |
| Eingangsspannung | 120-240 VAC nominal, 85-265 VAC Bereich |
| Eingangsfrequenz | 47-63 Hz |
| Eingangsleistung | 100 W |
| Ausgangsleistung | 75 W bei 60 °C |
| Ausgangsspannung | 5 VDC |
| Ausgangsstrom | 10 A |
| Gewicht | 2,19 lbs |
| Betriebstemperatur | 0-60 °C |
| Leistungsaufnahme | Maximale Eingangsleistung 100 W |
EtherNet/IP- und ControlLogix-Backplane-Stromversorgungseigenschaften
Der 1756-PA72K stellt die DC-Stromverteilung auf Chassis-Ebene über die ControlLogix-Backplane-Schnittstelle bereit. Das Modul unterstützt ControlLogix-Chassis der Serien A und B und wird auf der linken Seite des Chassis montiert. Die Stromversorgung ermöglicht eine Skalierung der I/O-Dichte, indem sie definierte DC-Stromverfügbarkeit für installierte Controller-, Kommunikations- und I/O-Module bereitstellt.
Firmware-Flash-Kompatibilität und Integration in die ControlLogix-Plattform
Der 1756-PA72K arbeitet als dedizierte Stromhardwarekomponente und führt keine Anwendungsfirmware aus. Die Systemkompatibilität wird durch die ControlLogix-Chassis-Konfiguration und die Leistungsanforderungen der installierten Module bestimmt. Status-LEDs bieten eine lokale Anzeige des Hardwarezustands zur Überwachung der Stromversorgung.
Häufig gestellte Fragen
F: Welchen Eingangsspannungsbereich unterstützt der 1756-PA72K?
A: Das Modul akzeptiert 85-265 VAC Eingang mit einem nominalen Versorgungsbereich von 120-240 VAC bei 47-63 Hz.
F: Welche Ausgangsfähigkeit bietet der 1756-PA72K für das Chassis?
A: Das Modul liefert 5 VDC Ausgang bei 10 A mit einer Nennleistung von 75 W bei 60 °C.
F: Wo wird der 1756-PA72K in einem ControlLogix-System installiert?
A: Das Modul wird auf der linken Seite des ControlLogix-Chassis als Chassis-Stromversorgungseinheit installiert.
Feldinstallationsrichtlinien
Installieren Sie den 1756-PA72K im vorgesehenen Stromversorgungssteckplatz des ControlLogix-Chassis und überprüfen Sie den gesamten Backplane-Strombedarf vor dem Systemstart. Schließen Sie die AC-Eingangsverdrahtung entsprechend dem angegebenen Spannungsbereich an und wenden Sie Schutzerdungsmaßnahmen an.
Halten Sie die AC-Stromverdrahtung getrennt von niederpegeligen analogen Signalverdrahtungen und Kommunikationskabeln. Sorgen Sie für eine ordnungsgemäße Gehäuseerdung und stellen Sie sicher, dass die Chassis-Verbindungen vollständig eingesteckt sind, bevor das System eingeschaltet wird. Überprüfen Sie die Status-LED-Anzeigen während der Inbetriebnahme.
