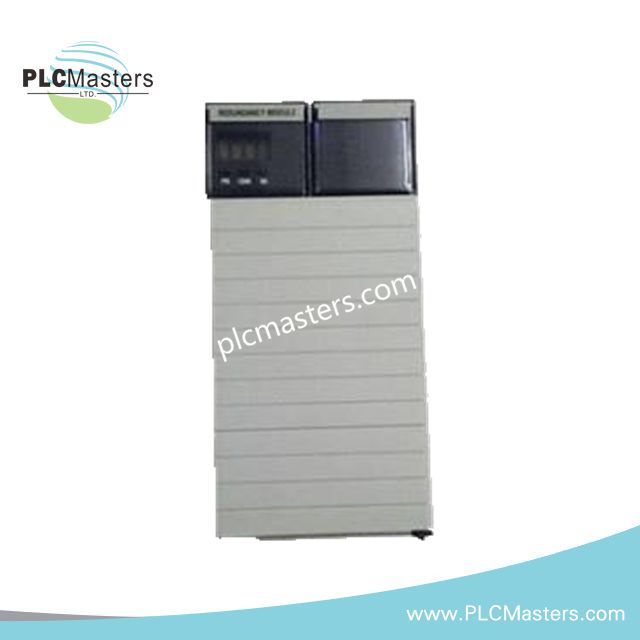

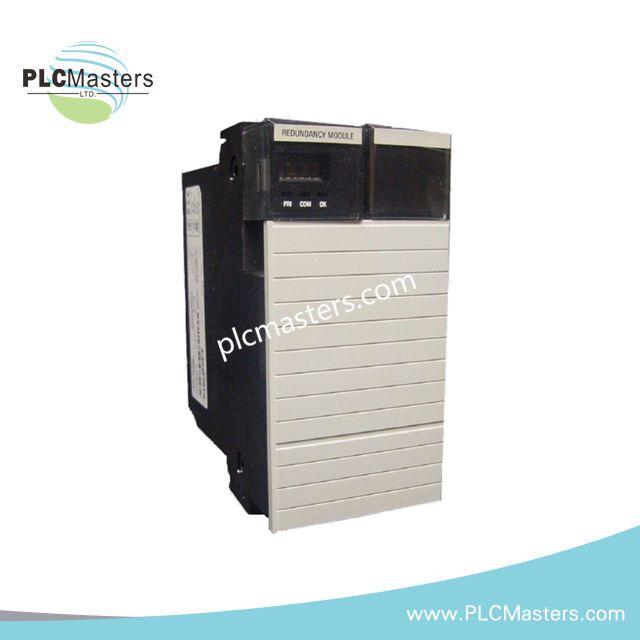

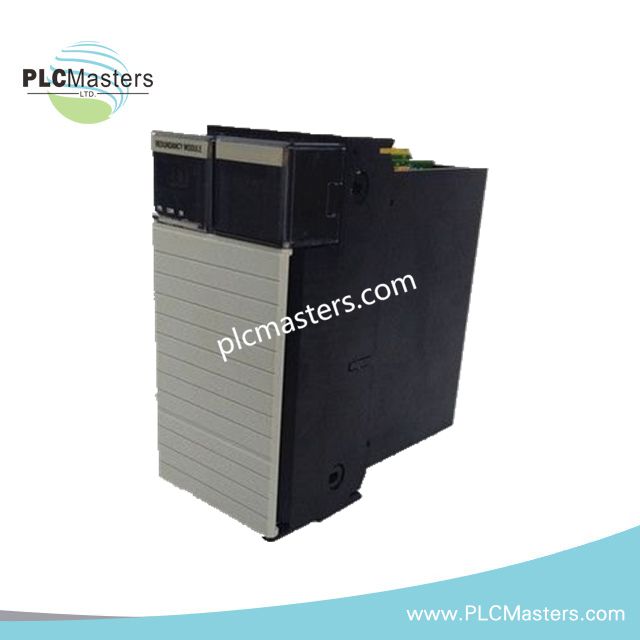

Allen-Bradley 1756-SRM ControlLogix System-Redundanzmodul
$123.00
$320.00
Beschreibung
Allen-Bradley 1756-SRM ControlLogix System Redundancy Module
Das Allen-Bradley 1756-SRM, auch als 1756-SRM System Redundancy Module katalogisiert, fungiert als dedizierte Hardwarekomponente für die Controllersynchronisation und Failover-Ausführung innerhalb von ControlLogix-Redundanznetzwerken. Das Modul bietet eine faserbasierte Kommunikation zwischen gepaarten Controllern zur Koordination des Standby-Betriebs und zum Statusaustausch.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1756-SRM |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,45 kg |
| Abmessungen | 14,5 x 7 x 14 cm |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | 800 mA @ 5 VDC, 5 mA @ 24 VDC |
| Modultyp | System Redundancy Module |
| Produktlinie | ControlLogix |
| Kompatible Controller | ControlLogix 5570, ControlLogix 5580, Logix 5560 |
| Redundanzarchitektur | Hot-Standby-Konfiguration |
| Kommunikationsschnittstelle | ControlNet- oder EtherNet/IP-Synchronisation |
| Steckertyp | SC faseroptisch |
| Fasertyp | 62,5/125 µm Multi-Mode-Faser |
| Unterstützte Kabel | 1757-SRC1, SRC3, SRC10, SRC50, SRC100 |
| Optische Wellenlänge | 1300 nm |
| Faserkanäle | 1 Sende-/Empfangsfaser |
| Backplane-Strom | 0,160 A @ 24 VDC |
| Leistungsaufnahme | Maximal 11,28 W |
| Wärmeabgabe | Maximal 38,49 BTU/h |
| Gehäusebewertung | Offener Stil, kein Gehäuse |
EtherNet/IP- und ControlLogix-Redundanzsynchronisation
Das 1756-SRM ermöglicht die Synchronisationskommunikation zwischen redundanten ControlLogix-Controllern über dedizierte Redundanzverbindungen. Das Modul unterstützt den deterministischen Austausch von Controllerzuständen, einschließlich Programmausführungssynchronisation, I/O-Datenkoordination und Controllerstatusüberwachung.
Das Modul arbeitet innerhalb von ControlLogix-Chassis-Architekturen unter Verwendung der 1756-Backplane-Schnittstelle. EtherNet/IP- und ControlNet-Netzwerkkonfigurationen können entsprechend dem Design des Controller-Redundanzsystems integriert werden.
Die Redundanzarchitektur verwendet den Betrieb gepaarter Controller mit Hot-Standby-Verhalten. Die Firmware-Kompatibilität zwischen dem Redundanzmodul, der Controller-Firmware und den zugehörigen ControlLogix-Komponenten muss bei der Systemkonfiguration überprüft werden.
Häufig gestellte Fragen (FAQ)
F: Welche Kommunikationsschnittstelle verwendet das 1756-SRM zur Controllersynchronisation?
A: Das Modul nutzt eine dedizierte SC faseroptische Verbindung mit 62,5/125 µm Multi-Mode-Faserkabel zur Redundanzsynchronisation.
F: Mit welchen Controllerplattformen ist das 1756-SRM kompatibel?
A: Das Modul unterstützt ControlLogix 5570, ControlLogix 5580 und Logix 5560 Controller-Redundanzkonfigurationen.
F: Was sind die angegebenen Stromversorgungsanforderungen des 1756-SRM?
A: Das Modul benötigt 800 mA bei 5 VDC und 5 mA bei 24 VDC, mit einer maximalen Leistungsaufnahme von 11,28 W.
Richtlinien für die Feldinstallation
Installieren Sie das 1756-SRM in einem kompatiblen ControlLogix-Chassis-Slot gemäß der Hardwarekonfiguration des Redundanzsystems. Stellen Sie die Verfügbarkeit der Chassis-Stromversorgung sicher und überprüfen Sie die Backplane-Verbindung vor dem Systemstart.
Verbinden Sie die SC faseroptische Schnittstelle mit zugelassenen Multi-Mode-Faserkabeln. Inspizieren Sie die Faserstecker vor der Installation und vermeiden Sie Kontamination, übermäßiges Biegen oder mechanische Belastung des optischen Kabels.
Führen Sie die Faserkommunikationskabel getrennt von Hochstrom-Leitungen und Schaltkreisen. Achten Sie auf ordnungsgemäße Erdungspraktiken im Schaltschrank für benachbarte elektrische Geräte.
Überprüfen Sie vor der Inbetriebnahme die Firmware-Kompatibilität der Controller, die Konfiguration des Redundanzmoduls, den Status der Faserverbindung und die Synchronisationsdiagnose über die ControlLogix-Programmierumgebung.
